Conseils pour l'étude de tous les appareils de ventilation

11.10 Evacuation des condensats

La récupération de chaleur génère des condensats dans l'échangeur
de chaleur.
■ L'évacuation des condensats nécessite un raccord hors gel sur
une conduite d'évacuation des eaux usées avec une pente.
■ En raison du risque de retenue, il est interdit de raccorder l'éva-
cuation des condensats aux tuyaux de descente des eaux de
pluie.
■ Eviter toute retenue des condensats, par ex. avec une installation
au sol :
Pour le Vitovent 300-W, utiliser un socle de montage (accessoire).
■ Si l'évacuation des condensats traverse des pièces non chauffées,
elle doit être protégée contre le gel dans ces pièces (par ex. isola-
tion ou chauffage d'appoint).

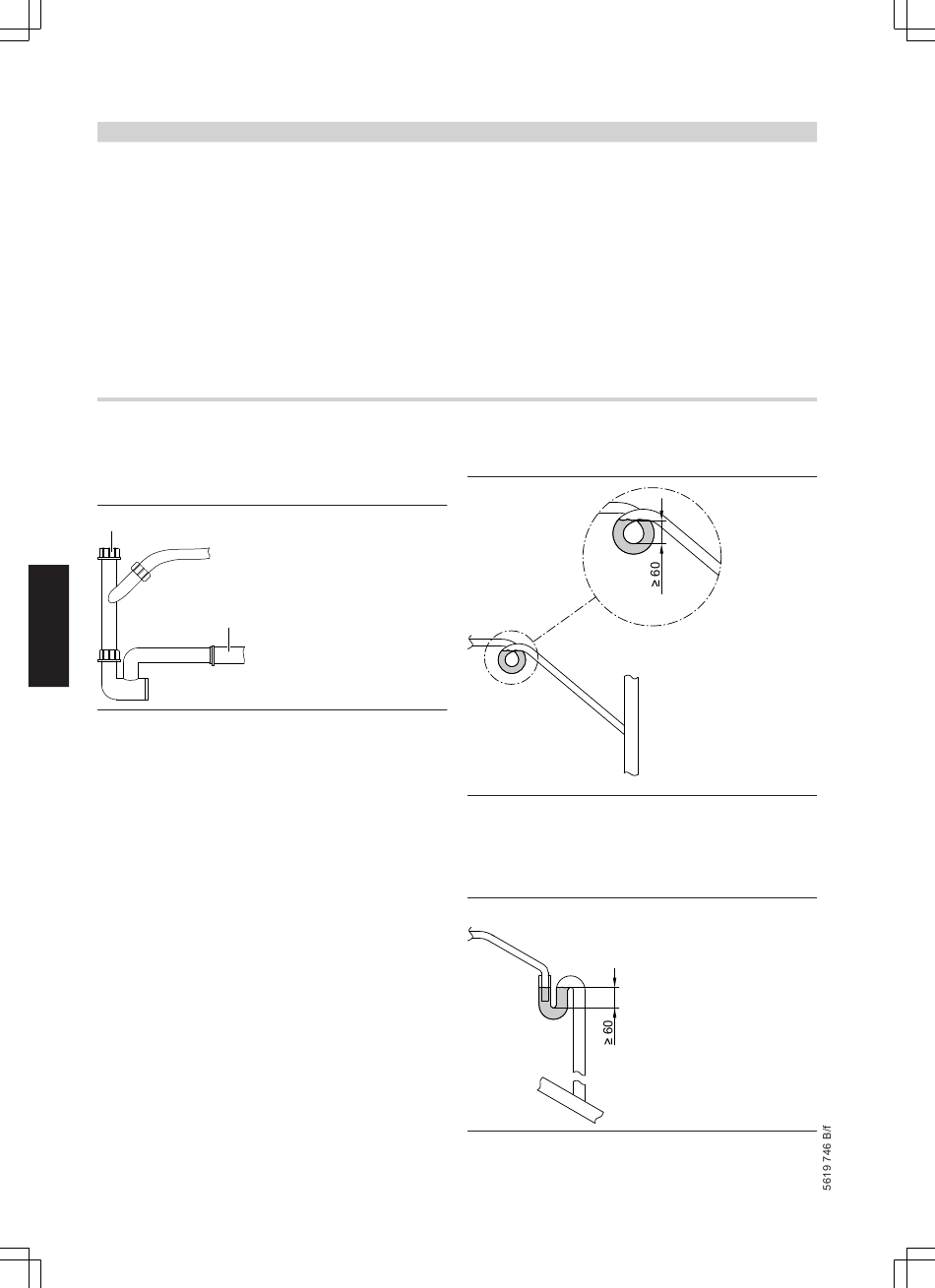

Raccordement à la conduite d'évacuation des eaux usées
Evacuation des condensats par siphon sec
■ Système anti-odeur en cas d'assèchement du siphon
■ Evite une retenue des condensats dans le bac à condensats de
l'appareil de ventilation suite à un assèchement du siphon.
C
A
11
B
A Flexible d'évacuation des condensats de l'appareil de ventila-
tion : voir page 44.
B Conduite d'évacuation des eaux usées DN 40, p. ex. tube haute
température (à fournir par l'installateur)
C Manchon d'évacuation des condensats AG 1¼ de l'appareil de
ventilation (uniquement pour Vitovent 300-W)
VIESMANN
70
(suite)
Remarque
Pour que le bac à condensats soit étanche, le coude d'évacuation
des condensats du Vitovent 300-F ne doit pas être tordu.
Evacuation des condensats par boucle hydraulique (unique-
ment Vitovent 300-C/300-F)
A
A Conduite d'évacuation des condensats
Evacuation des condensats par siphon à fournir par l'installa-
teur
A
A Conduite d'évacuation des condensats
VITOVENT
