MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
4
7
6
Die Anhängekupplung
Fahrzeugtypen zugelassen: HYUNDAI SONATA 4 Türer (NF), ohne V6, ab Bj.
03.2005, dient zum ziehen der Anhänger mit der Gesamtlast von 1700 kg und der
Kugelstützlast von max. 75 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
Anbauanleitung

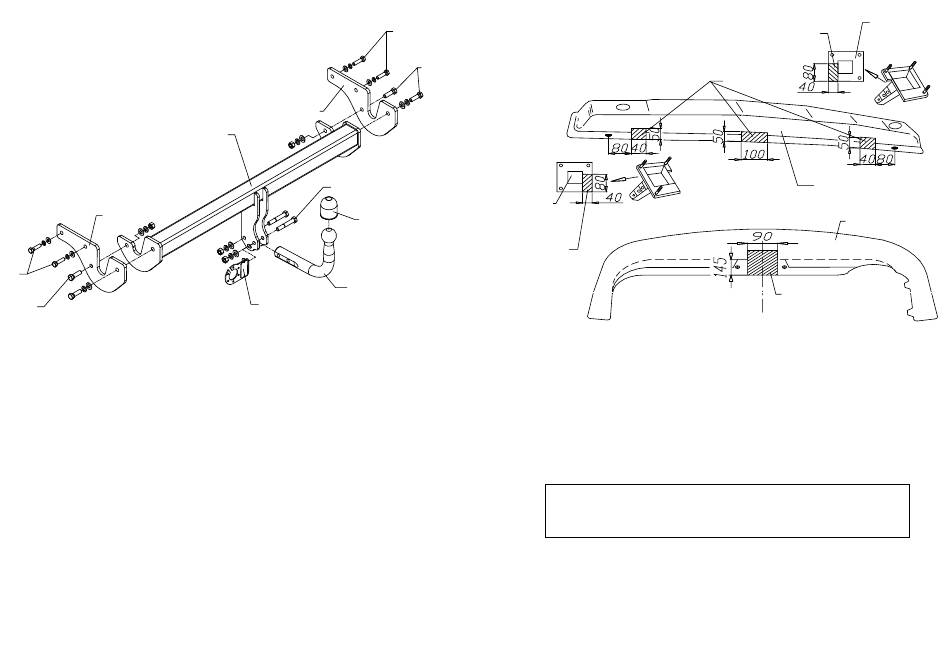

1. Die Stoßstange und ihre innere Verstärkung demontieren, in der die Ausschnitte, wie
auf der Zeichnung 2 u. 3 gezeigt, auszuführen sind.
2. Von der Verstärkung die Befestigungen abschrauben, in denen auch die Ausschnitte
auszuführen sind – siehe Zeichnung 2.
Die Befestigungen ohne Verstärkung an dem Fahrzeug (leicht) anbringen
3.
4
1
5
13
2
3
(Katalognummer ist für
J51)
4. Die Haltern der Anhängerkupplung
(Pos.4) an den linken und rechten Längsträger
7
(originell gewindeten Stellen) mit Hilfe von den
schrauben M10x1,25x40mm (Pos.7) anbringen
6
Achtung! Leicht ziehen .
Zeichnung 2
Befestigungen
links
Ausschnitt
Zeichnung 3
Zeichnung 1
5. Die Tragarme der Anhängerkupplung (Pos.1) an den Haltern (Pos.4) mit Hilfe von
folgende
den Schrauben M12x40mm (Pos.6) fixieren.
6. Alle Schrauben gemäß der Angaben in der Tabelle zudrehen.
7. Die Verstärkung der Stoßstange und die Stoßstange anbringen.
8. Die Kupplungskugel (Pos.2) und das Halteblech der Steckdosenplatte (Pos.3) mit
Hilfe von den mitgelieferten Schrauben M12x75mm (Pos.5) zudrehen
9. Alle Schrauben gemäß der Angaben in der Tabelle zudrehen.
10. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers anschließen.
11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
 Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur Anbauabnahme
und zur Änderung der Fahrzeugpapiere zu beachten.
 Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand mindestens der
Anhängerbreite entspricht, ausgestattet werden.
 Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
.
 Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
.
Ausschnitt
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm M 8 - 25 Nm
M 12 - 87 Nm M 14 - 138 Nm
ACHTUNG
Befestigungen
rechts
Ausschnitt
Verstärkung
Die Stoßstange
–
Ausschnitt nur
Teil nicht lackiert
M 10 - 50 Nm
M16 - 210 Nm
