Zubehör:
Art.nr-KL1J53
Art.nr-BL1J53

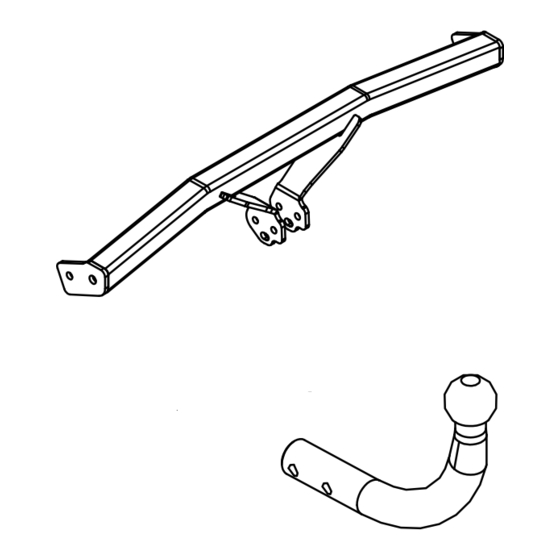

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: HYUNDAI
Modell: GETZ
Typ: 3/5 Türer
ab Bj. 09.2005 bis 03.2009
Homologationsnummer gemäß der Direktive 94/20/EG: e20*94/20*0090*00
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk i Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
J53
Technische Daten:
D – Wert : 6,5 kN
Max. Masse Anhänger: 1100 kg
Max. Stützlast: 44 kg
EINLEITUNG
9,81
=
X
1000
gibt, wo die
D [kN]

Publicité

loading

Sommaire des Matières pour AUTO-HAK J53

  • Page 1 PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk i Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: D – Wert : 6,5 kN Max.
  • Page 2 Anhängekupplung (Katalognummer für folgende J53) Bedienungsanleitung des Herstellers anschließen. Fahrzeugtypen zugelassen: HYUNDAI GETZ, 3/5 TÜER, ab Bj. 09.2005 bis 11. Falls nötig, den durch die Montage beschädigten Farbanstrich an der Anhängerkupplung 03.2009, dient zum Ziehen der Anhänger mit der Gesamtlast von 1100 kg und der ausbessern.
  • Page 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
  • Page 4 HYUNDAI GETZ, 3/5 DOORS, produced since 09.2005 till 03.2009, Torque settings for nuts and bolts (8,8): catalogue no. J53 and is prepared to tow trailers max total weight 1100 kg M 8 - 25 Nm M 10 - 55 Nm...
  • Page 5 Henryk i Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Towing hitch (without electrical set) Cat. no. J53 Class: A50-X Technical data: Manufacturer: HYUNDAI D-value: 6,5 kN Model: GETZ maximum trailer weight: 1100 kg...
  • Page 6 HYUNDAI GETZ, 3/5 portes, produit à partir de 09.2005 au 03.2009, numéro de l'installation. catalogue J53 et est utilisé pour tirer des remorques du poids total 1100 kg et de la pression totale sur la boule max 44 kg. Couples de serrage recommandé pour les vis et les écrous 8,8:...
  • Page 7 PPUH AUTO-HAK ż.J. Equipement du dispositif d'attelage à boule: Fabrication des dispositifs d'attelage à boule Henryk i Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax +48 (59) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Dispositif d'attelage à boule sans équipement électrique Numéro de catégorie.
  • Page 8 HYUNDAI GETZ, 3/5 DRZ., produkowanym od 09.2005r. do 03.2009, nr katalogowy J53 i służy do ciągnięcia przyczep o masie całkowitej 1100 kg i Zalecany moment skręcający dla śrub i nakrętek 8,8: nacisku na kulę max 44 kg.
  • Page 9 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Hak holowniczy bez wyposażenia elektrycznego Nr kat. J53 Klasa: A50-X Dane techniczne: wartość siły D: 6,5 kN Przeznaczony do zamontowania w samochodzie: maksymalna masa przyczepy: 1100 kg Producent: HYUNDAI maksymalny nacisk na kulę: 44 kg...
