INSTRUCTION
De montage et d'exploitation de l'attelage
Désignation
de borne selon
Connexion des câbles
la norme
ISO
PN
1
L
Clignotant gauche
Feu brouillard arrière
2
+
3
31
Masse
4
R
Clignotant droite
5
58R
Lanterne roite
6
54
Feux stop
7
58L
Lanterne gauche
6
7
A
8
7
B
8
8
B
L'attelage est conçu pour être monté sur la voiture: MITSUBISHI
OUTLANDER (CU), produit à partir de 04.2003 au 03.2007, numéro de
catalogue Z31 et est utilisé pour tracter des remorques du poids total maximum
1500 kg et une poids max. sur la boule de 75 kg.
DE LA PART DU FABRICANT
Merci d'avoir choisi l'attelage produit par notre société. Son fiabilité a été confirmée dans
de nombreux tests et par les opinions des clients satisfaits. Toutefois, la fiabilité des
dispositifs d'attelage à boule dépend aussi de l'installation et de l'exploitation correcte.
Pour cette raison, nous vous demandons de lire attentivement cette instruction de montage
et de respecter les conseils.
L'attelage doit être monté dans des emplacements prévus à ce but par le fabricant
de voiture.
8
A
5
7
8
7
1
8
4
2
3
8

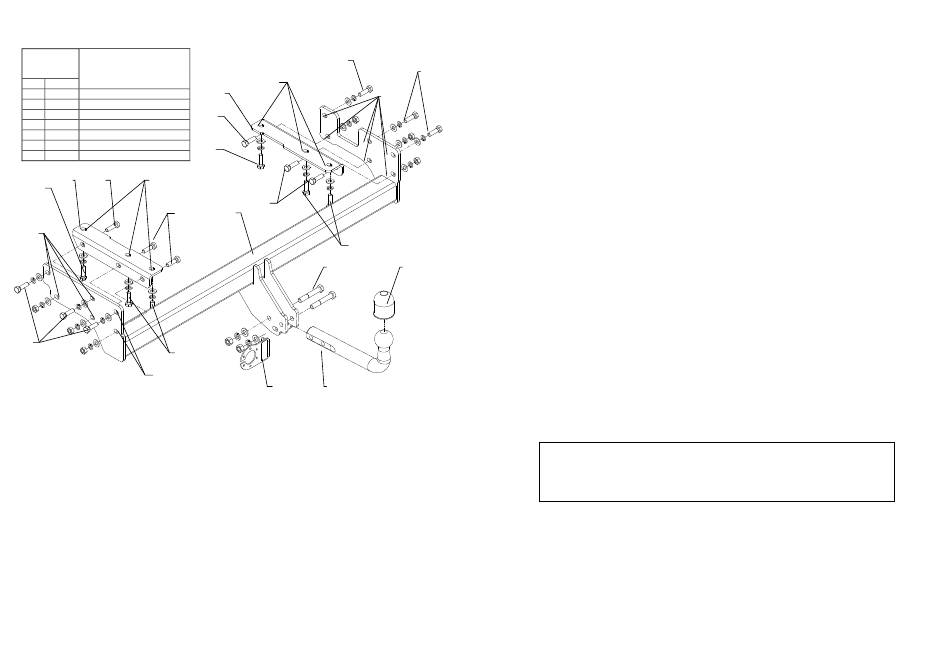

1. Abaisser la dernière suspension de l'échappement.
B
2. Desserrer les poignées de transport, elles ne seront plus utilisées.
3. Positionner l'élément de l'attelage (pos.6) du dessous du longeron
gauche, de manière que les trous (pos.A) coïncident avec les trous
filetés d'origine et serrer à l'aide des vis M10x1,25x35 mm (pos.8)
(de manière lâche).
4. Positionner l'élément de l'attelage (pos.5) au longeron droit et serrer
comme dans le point 3.
5. Placer la poutre de l'attelage (pos.1) au longeron de manière que les
trous (pos.B) coïncident avec les trous filetés d'origine et avec les
trous dans les éléments (pos.5 et 6), serrer à l'aide des vis
15
M10x1,25x35 mm (pos. 8) et M10x35mm (pos. 7) – voir le dessin.
6. Serrer la boule d'attelage (pos.2) à l'aide des vis M12x25mm (pos.4)
et avec la tôle sous la prise (pos.3).
7. Serrer toutes les vis aux couples de serrage, comme indiqué dans le
tableau.
8. Connecter les câbles de la prise 7-broche – à l'installation électrique
en conformité avec les instructions du constructeur automobil
Rys.1
(recommandé la mise en œuvre d'une station-service autorisée).
9. Réparer les dommages à la peinture causés durant l'installation.
Couples de serrage recommandé pour les vis et les écrous 8,8:
M6 - 11 Nm
M 12 - 87 Nm
Vérifier le serrage de toute la boulonnerie après 1 000 km de traction.
La boule d'attelage doit être maintenue propre et conservée de graisse
consistente.
Instructions de montage
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
Attention
