INSTRUKCJA
Montażu i eksploatacji zaczepu kulowego
Oznaczenie
Łączenie przewodów
zacisku wg
ISO
PN
1
L
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
2
+
3
31
Masa
4
R
Kierunkowskazy prawe
Światła pozycyjne prawe
5
58R
Światła hamowania
6
54
Światła pozycyjne lewe
7
58L
5
6
8
9
A
8
7
B
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
KIA SORENTO 5 drz. (JC), produkowanym od 08.2006r. do 10.2009r., nr
katalogowy T51A i służy do ciągnięcia przyczep o masie całkowitej 3500 kg i
nacisku na kulę max 140 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. Jednakże niezawodność zaczepów kulowych jest zależna również od
prawidłowego montażu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montażu oraz przestrzeganie właściwych
wskazówek.
Zaczep należy zamontować w miejscach do tego celu przeznaczonych
przez producenta samochodu.
6
4
8
1
10
3

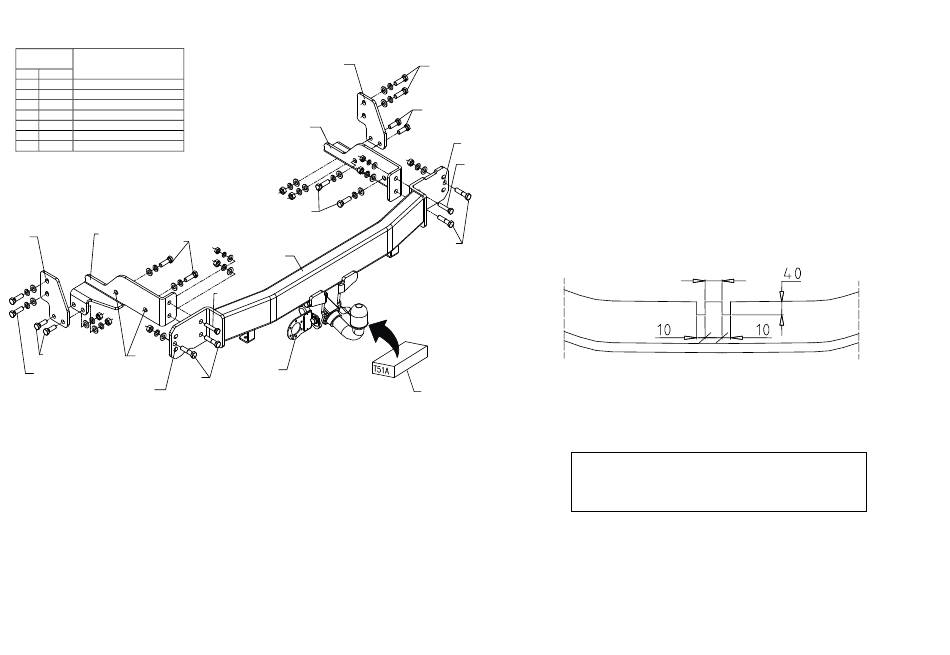

Rys. 1
1. Wyjąć koło zapasowe.
2. Zdemontować zderzak.
3. Odkręcić wzmocnienie poprzeczne (nie będzie ponownie montowane).
8
4. Przyłożyć wspornik prawy (poz. 4) i lewy (poz. 5) do ramy samochodu tak, aby otwory
A pokryły się z nagwintowanymi otworami w ramie i skręcić luźno śrubami
M12x1.5x40mm (poz. 8).
9
5. Przykręcić wsporniki boczne (poz. 6) do ramy samochodu śrubami M12x1.5x40mm
(poz. 8) oraz śrubami M12x35mm (poz. 9) do wspornika prawego (poz. 4) i lewego
B
(poz. 5), patrz rys. 1.
6. Na wystające szpilki w tylnym płacie nałożyć belkę główną zaczepu (poz. 1) i skręcić
10
śrubami M10x50mm (poz. 10) oraz śrubami M12x50mm (poz. 7) ze wspornikami (poz.
4 i 5).
7. Przez otwory B zaczepu przewiercić wiertłem ø12.5mm i skręcić śrubami M12x50mm
(poz. 7), patrz rys. 1.
8. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
9. Zamontować zderzak po uprzednim wycięciu jego fragmentu, patrz rys. 2.
7
10. Przykręcić korpus automatu wraz z blachą pod gniazdo (poz. 3) zgodnie z instrukcją
2
dołączaną do zaczepu z końcówką szybkodemontowalną.
11. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z instrukcją
fabryczną samochodu (zaleca się wykonanie w ASO).
12. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w trakcie montażu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
Po zamontowaniu zaczepu kulowego należy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów" właściwej dla miejsca zamieszkania.
Samochód powinien być wyposażony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym
Kolejność czynności przy montażu
60
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Rys. 2
