Saia-Burgess Controls AG
6.3
Outils de paramétrage
6.3.1

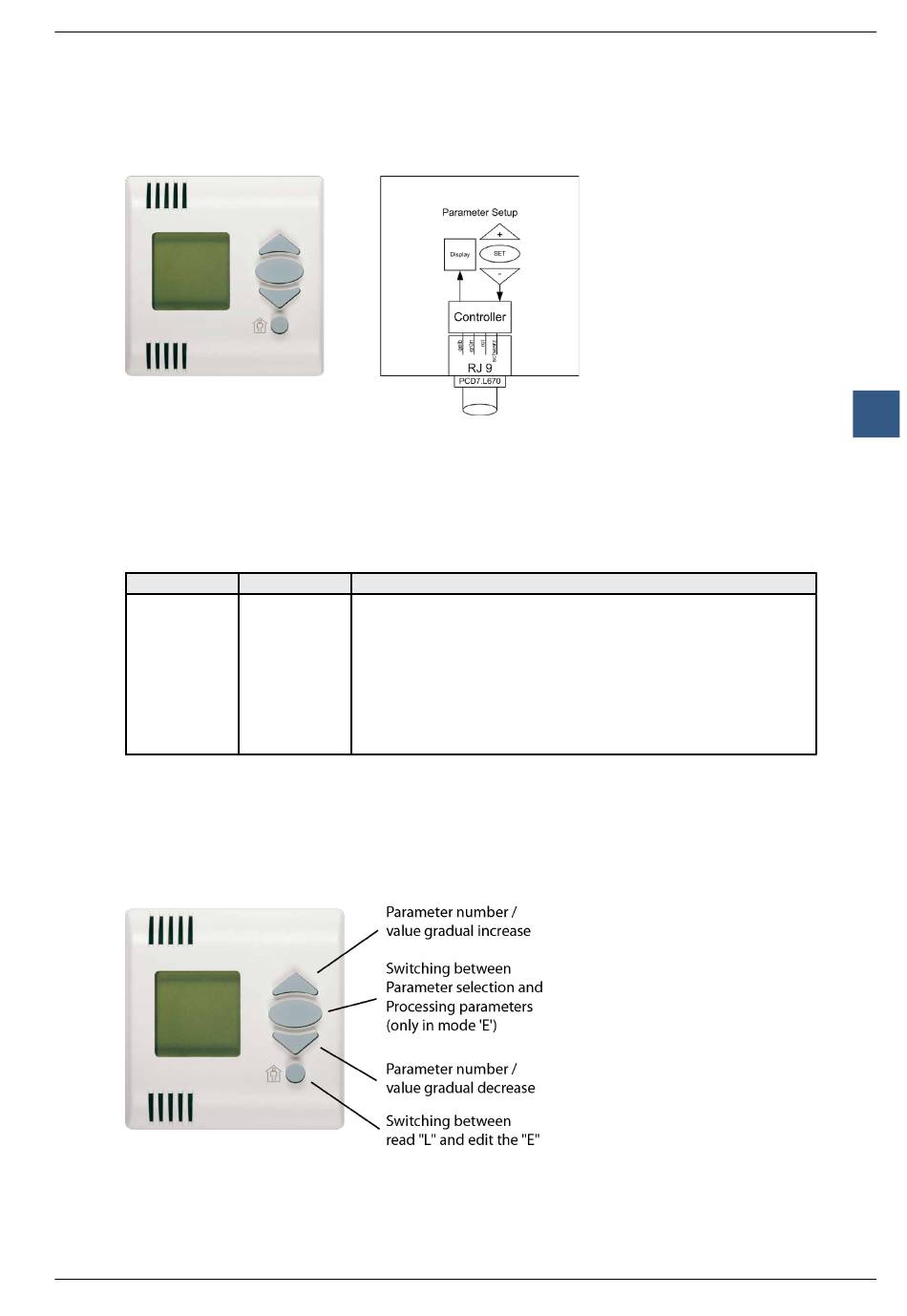

Outil de paramétrage manuel PCD7.L679
Aide au paramétrage sur site de type unité de commande d'ambiance avec interface
Bus RC pour la lecture et la modification de paramètres. Le PCD7.L679 communique
directement avec le contrôleur individuel et peut dès lors être utilisé pour le
paramétrage en cas d'absence de connexion réseau à un système de régulation
supérieur.
Brochage
Interface
Bus série
Configuration
Les paramètres sont sélectionnés à l'aide d'une lettre et d'un code numérique. Les
paramètres du groupe « L » peuvent être lus et ceux du groupe « E » peuvent en
outre être modifiés. Après son raccordement au contrôleur individuel, le module com-
mence par le premier paramètre du groupe de lecture. L'écran indique « L.01 »
Le petit bouton rond permet de basculer entre la lecture et la modification des
paramètres. Les flèches permettent de sélectionner le paramètre souhaité. Le bouton
ovale permet d'appeler le paramètre. Il suffit d'appuyer une nouvelle fois sur le
bouton pour ramener le menu à la sélection des paramètres.
Manuel des contrôleurs individuels PCD7.L6xx │ D ocument 26 / 854 FR09 │ 2 013-09-16
Borne
Description
RC
Le raccordement du PCD7.L679 au contrôleur individuel est
réalisé au moyen du câble PCD7.L670 directement sur le
contrôleur ou, lorsque des modules d'extension pour store
et lumière sont utilisés, sur le dernier module. Le câble de
raccordement PCD7.L670, d'une longueur de 10 m, est
préconfectionné aux deux extrémités. La longueur maximale
entre le contrôleur individuel et l'unité de commande
d'ambiance ne doit pas excéder 11 m.
Caractéristiques techniques
Outils de paramétrage
6
6-18
