Montage
8
3.2.2
Conseils de montage
Description des pièces
deux vannes d'arrêt
une vanne d'arrêt
orifice dans la conduite principale
filtre à particules
un réducteur de pression
3.3
Montage
3.3.1
Ensemble de mesure
L'ensemble de mesure complet comprend :
• la Flowfit CPA250
• un capteur de pH, par ex. CPS71D
• un câble de mesure spécial, par ex. CYK10
• un transmetteur, par ex. Liquiline M CM42
En option :
• jusqu'à deux autres capteurs de pH/redox ou électrodes simples ou capteurs de température
• une boîte de jonction pour prolongation de câble, par ex. boîte de jonction RM
1
6
5

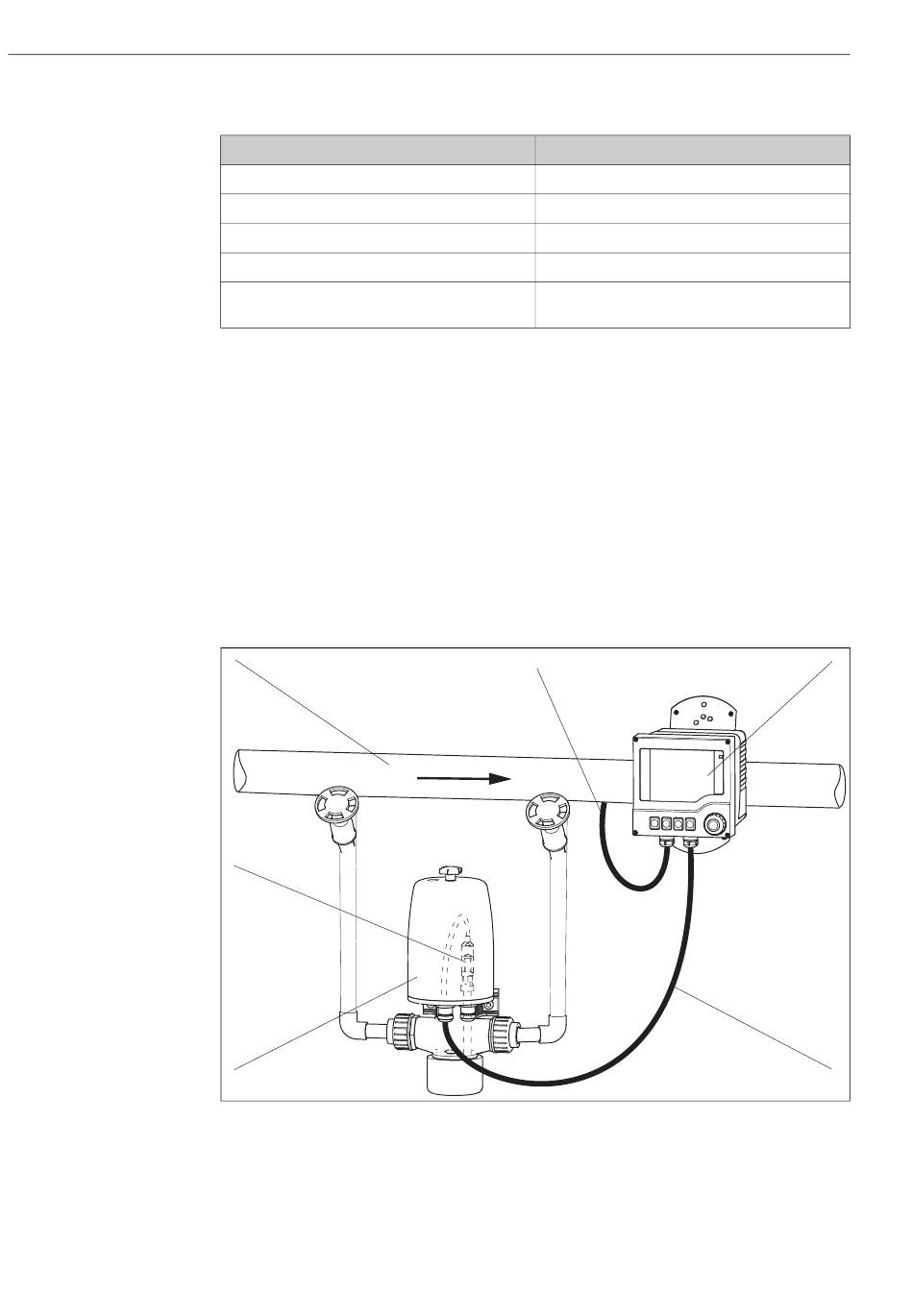

Fig. 4:
Ensemble de mesure (disposition dans un bypass)
1
Conduite de process avec bypass et vannes d'arrêt
2
Ligne d'alimentation du transmetteur
3
Transmetteur Liquiline CM42
4
Câble de mesure CYK10
5
Flowfit CPA250
6
Electrode pH CPS71D
nécessaires...
pour la version bypass
pour la version avec canal ouvert
pour la version bypass
si le produit contient des impuretés de grande taille
si la pression du produit est supérieure à la valeur
admissible (voir chapitre "Caractéristiques techniques")
2
Flowfit W CPA250
3
4
a0007329
