Montage
!
"
!
10
Dans le cas d'une dérivation, aucune mesure d'augmentation de la pression n'est nécessaire
å 7).
(
p
Fig. 7:

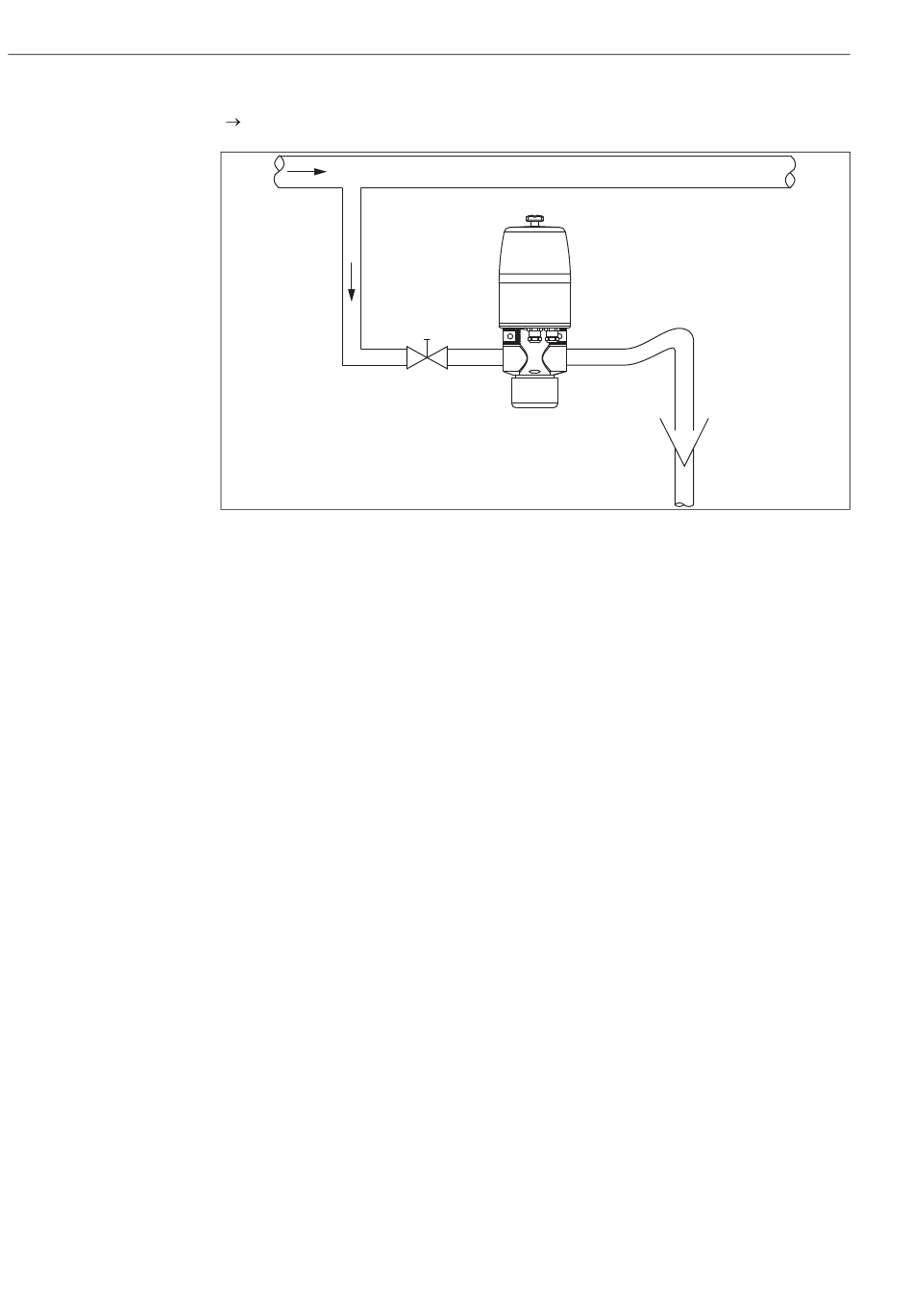

Exemple de raccordement avec écoulement ouvert
Remarque !
• Montez la chambre de passage dans une conduite horizontale.
• Préférez un emplacement où la conduite ne peut pas être vide.
• Il faut privilégier un montage en bypass plutôt qu'un montage direct dans la conduite de process,
étant donné que le bypass peut être fermé sans interruption du process (vannes d'arrêt nécessaires
en amont et en aval). Il est ainsi possible de nettoyer le capteur sans interrompre le process.
Attention !
• La pression du produit ne doit pas dépasser la pression max. admissible pour la chambre de
passage et les capteurs.
• Si la pression du produit est supérieure à la pression maximale admissible, il faut installer un
réducteur de pression. La pression du produit admissible dépend de la température (voir chapitre
"Caractéristiques techniques").
3.3.3
Montage du capteur
Remarque !
• Lorsque vous installez les électrodes, veillez à ce qu'elles soient correctement mises en place et à
ce que les joints toriques et les surfaces d'étanchéité soient propres.
• Il n'est pas possible de monter deux capteurs avec KCl liquide et ajutage latéral.
1.
Desserrez l'écrou en étoile et retirez le couvercle de protection.
2.
Vissez le capteur dans le presse-étoupe de l'emplacement choisi.
!
Remarque !
Dans le cas d'une électrode en verre, humidifiez le corps de l'électrode avant de la monter.
3.
Raccordez le câble de mesure au capteur.
4.
Placez le ou les câbles de mesure dans la chambre de passage de sorte qu'il soit possible de
démonter les capteurs sans ouvrir les presse-étoupe. L'idéal est une longueur de câble libre
d'env. 30 mm (1,2").
5.
Passez l'autre extrémité du câble de mesure (côté transmetteur) par le presse-étoupe choisi
vers l'extérieur.
6.
Occultez les presse-étoupe inutilisés avec des bouchons.
7.
Serrez les presse-étoupe.
8.
Replacez le couvercle de protection et serrez l'écrou en étoile.
