8.3 Alimentation en milieu Unical 9000(X)

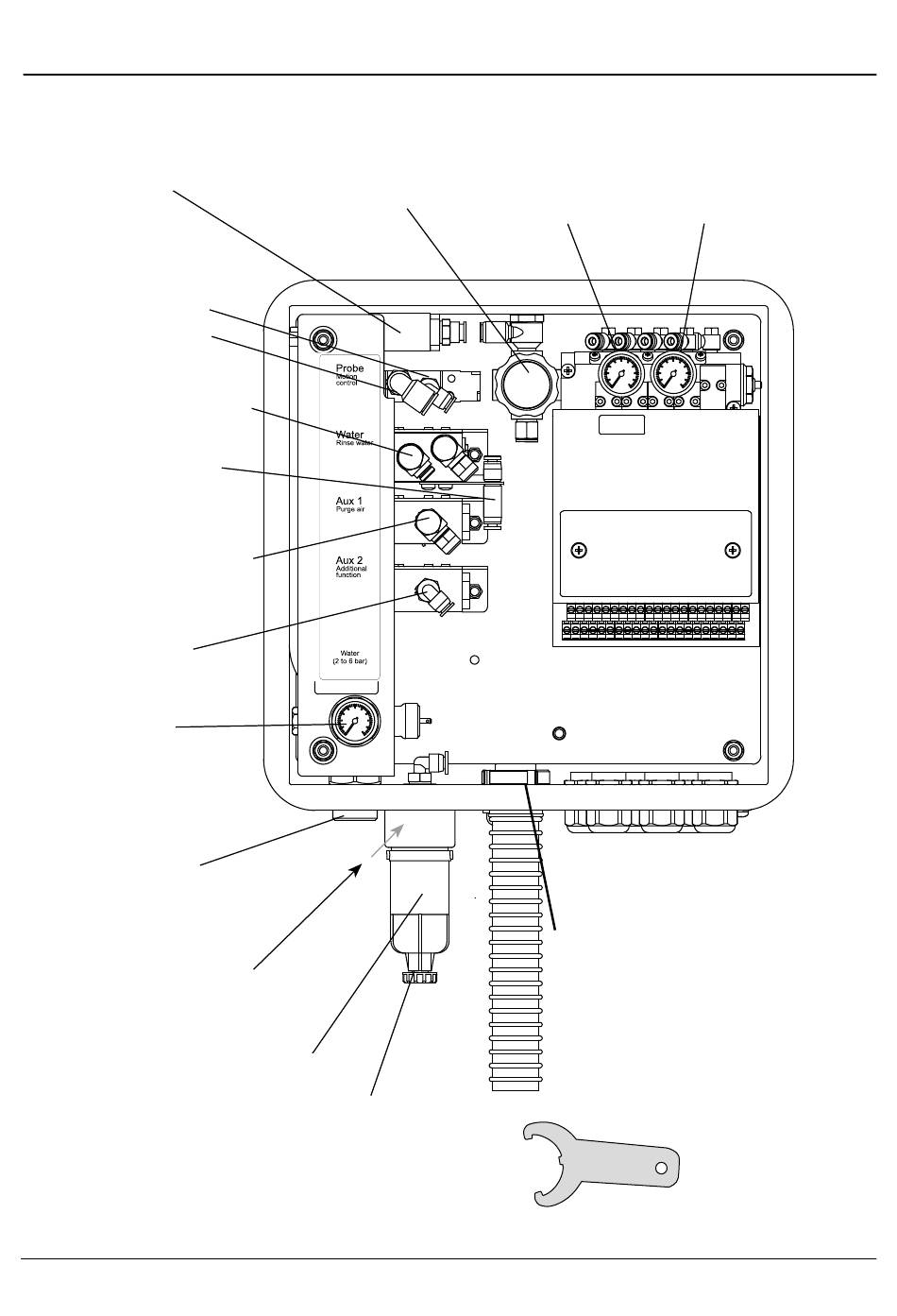

Disposition des éléments fonctionnels
Sécurité anti-démontage
de l'électrode
Support rétractable
(commande de déplacement
sonde)
Flexible Ø 6 mm, vert
Flexible Ø 8 mm, vert
Eau
Flexible Ø 6 mm, transparent
Air comprimé
adaptateur milieu
Flexible Ø 6 mm, transparent,
marque rouge
Aux 1 Air de rinçage
(option)
Flexible Ø 6 mm, transparent
Aux 2 (option)
Manomètre
pression de l'eau
Arrivée d'eau
Identifié à la livraison par
une étiquette "Wasser/Water"
Filet femelle G 1/4",
filet mâle G 3/4"
Arrivée d'air comprimé
(masquée par le filtre)
Identifiée à la livraison par
une étiquette "Luft/Air"
Filet femelle G 1/4"
Régulateur
de pression
de l'air
Filtre
Séparateur d'eau
Manomètre
Manomètre
pression de vanne pilote
pression d'air
(4 bars, affichage en fonction de
(4 ... 7 bars)
l'état
Bornes
6x passe-câbles
M 20x1,5
Raccord de milieu
Le raccord de milieu est vissé pour
le montage avec une clé spéciale
(fournie, voir ci-dessous).
L'écrou à encoches présente une fente
qui facilite le passage des flexibles de
milieu.
)
31
