Instructions d'installation
Montage de la hotte
6. Fixez l'adaptateur de collier au haut du corps de la
hotte à l'aide de (4) vis M4 x 8 mm. Fixez le collier
de conduit rond de 10 po à l'adaptateur de collier
à l'aide de (4) vis M4 x 8 mm. Installez les travaux
électriques et de conduits. Scellez le conduit avec du
ruban adhésif en aluminium.
7. Mettez la hotte sous tension, vérifiez toutes les
fonctions et recherchez les fuites autour du ruban
adhésif.
8. Assemblez les couvercles de conduit supérieurs
(avec des trous d'aération) sur le cadre de support
supérieur. Fixez ensemble les couvercles des
conduits supérieurs à l'aide de bandes magnétiques.
9. Fixez les couvercles de conduit supérieurs au cadre
de support supérieur à l'aide de (4) vis 3/16 x 1/4
(2 vis pour chaque couvercle de conduit supérieur)
(FIG. H1).
10. Assemblez les couvercles inférieurs des conduits
sur les couvercles supérieurs des conduits et fixez-
les ensemble à l'aide de bandes magnétiques. Les
couvertures inférieures des conduits doivent reposer
sur le dessus du corps de la hotte.
16 Siena Pro Island Guide d'utilisation, d'entretien et d'installation
Cadre de support
supérieur
Couvre-conduits
supérieurs
Couvercles de
conduit inférieurs
Cadre de support
inférieur

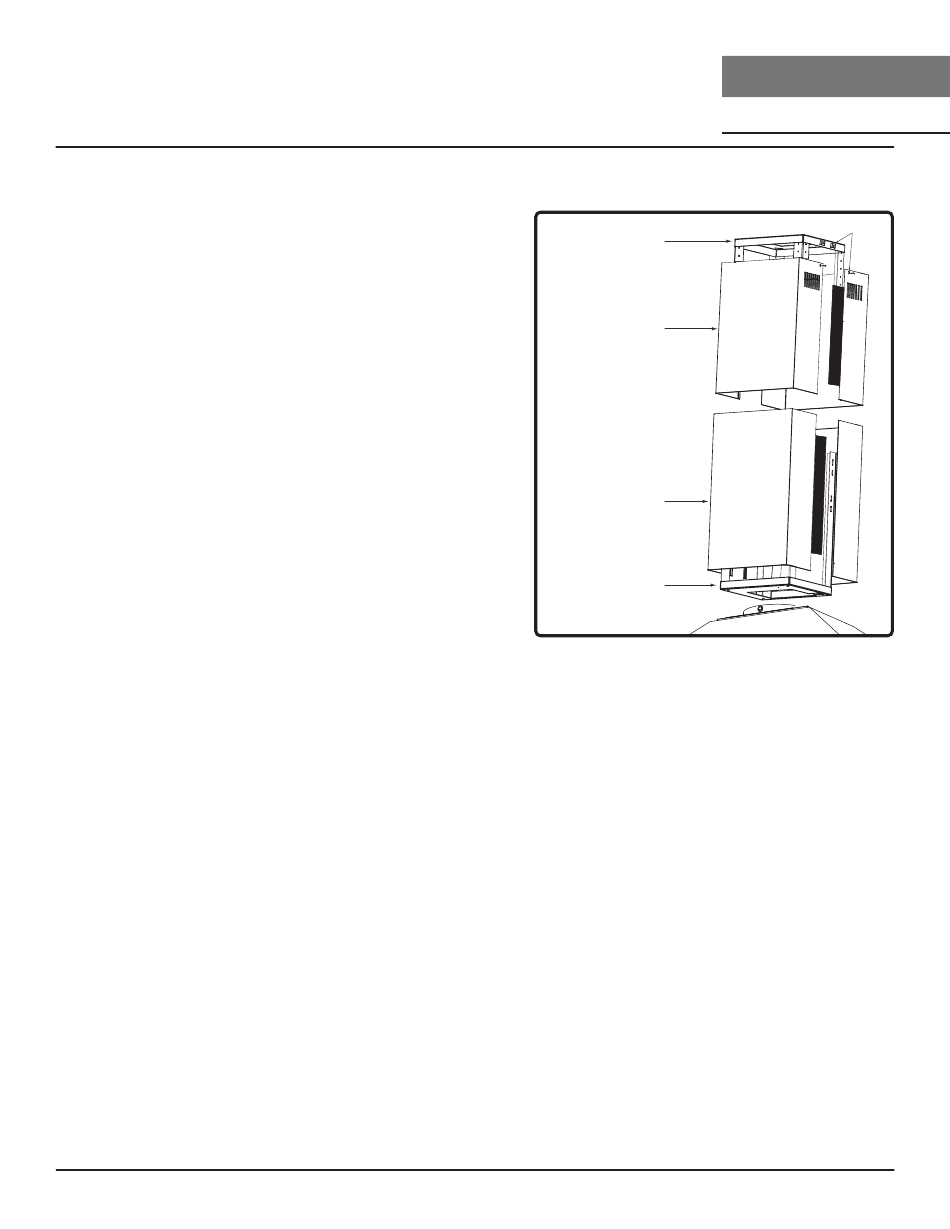

FIG. H
C O R E
S I E N A P R O I S L A N D
Î L E
1
