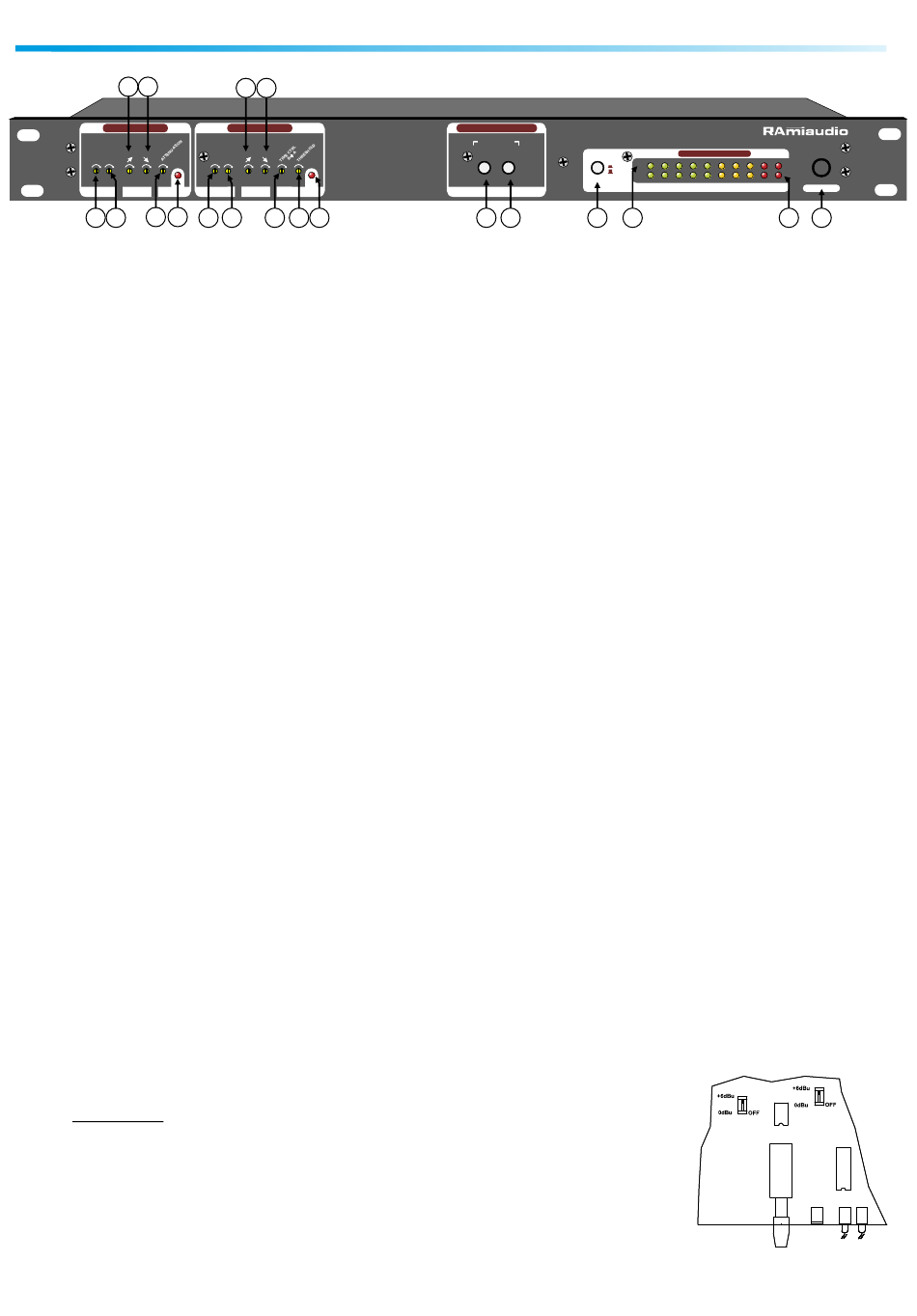

FACE AVANT
3 4
CHANNEL A
L R
+ + + + +
SENS VCA ON
5 6
1 2
CANAL B (suite)
11 - Potentiomètre de réglage du temps de retard lors de la transition du canal B vers le canal A après
détection d'absence de modulation sur le canal B. Variable de 0 à huit secondes. Le temps
augmente dans le sens horaire.
Attention ce réglage doit être assez court pour éviter un blanc trop long en fin de message sur le
canal B mais pas trop pour éviter les remontées intempestives du canal A. ( pendant les légers
blancs de la modulation audio sur le canal B ).
Ce potentiomètre 11 est uniquement actif en mode auto ou auto + manuel.
12 - Potentiomètre de réglage du seuil de détection de modulation du canal B.
Variable de - 6 dBu à - 36 dBu. La sensibilité (gain de l'étage de détection) augmente dans le sens
horaire. Ce réglage est à effectuer après ceux de la sensibilité d'entrée 7 et 8. Attention ce réglage
doit être assez sensible pour prendre en compte les passages faibles de la modulation mais pas
trop pour éviter les déclenchements sur les bruits de fond ou les parasites de la ligne. Ce réglage
est assez critique et particulièrement intéressant sur une liaison qui possède un mauvais rapport
signal sur bruit.
Ce potentiomètre 12 est uniquement actif en mode auto ou auto + manuel
13 - Témoin lumineux indiquant que le canal B est ouvert (modulation audio passante ).
14 - Switch de sélection et d'envoi du canal A vers le bargraph 17 et 18, l'écoute casque 19, et la sortie
asymétrique G et H pour la pré écoute et le calibrage.(opérationnel que le canal A soit ouvert ou
non ).
15 - Switch de sélection et d'envoi du canal B vers le bargraph 17 et 18, l'écoute casque 19, et la sortie
asymétrique G et H pour la préécoute et le calibrage.(opérationnel que le canal B soit ouvert ou
non ).
Remarque: lorsque les trois switch (16,19 et 20) sont relâchés, la modulation de sortie est visualisée.
16 - Sélecteur du mode bargraph : Réponse en valeurs efficaces ou réponse en crêtes .
17 - Bargraph du canal gauche
 Dix points :-12dB ; -9dB ; -6dB ; -3dB ; 0dB ; +3dB ; +6dB ; +9dB ; +12dB ; +15dB
18 - Bargraph du canal droit
 Dix points :-12dB ; -9dB ; -6dB ; -3dB ; 0dB ; +3dB ; +6dB ; +9dB ; +12dB ; +15dB
19 - Embase jack d'écoute casque ( 25 à 600 ohms). Même modulation que le bargraph.
Remarque : Les niveaux affichés sont des niveaux relatifs.
Le 0 dB de référence peut être choisi par cavaliers internes à 0 dBu ou
+ 6 dBu. L'AUF 220 est livré en position + 6dBu, niveau le plus rencontré
aujourd'hui dansles installations audio professionnelles (les niveaux
entrant et sortant de l'équipement à + 6 dBu donneront une indication
0 dB sur le Bargraph ). (Nous consulter pour des niveaux à +12dBu )
