5.2 Ligações Hidráulicas
Antes de instalar a máquina, é aconselhável verificar a eficiência da rede de abastecimento de água
(detalhe 10, Fig.5.1).
É necessário verificar a eficiência do cano de esgoto (com sifão) e efectuar a ligação com o tubo de
descarga da máquina. (detalhe 7, Fig. 5.1).
Ligações Hidráulicas:
- Entrada de água: união 3/8 tubo diám.int.10/12mm
- Descarga: Tubo diám.int.16/17mm
Instalar a máquina conforme referido no ponto 5.1 e ligar o depurador ficando este na posição
vertical (detalhe 1, Fig.5.1)
Ligue o depurador com a torneira de passagem (detalhe 9, Fig 5.1) mediante o tubo "11".
Ligue o tubo "13"com a ligação de entrada de água (detalhe 5, Fig 5.1). Ligue o tubo "7" com a bandeja
de descarga (detalhe 6, Fig 5.1) e depois com o cano de esgoto "8".
Colocar um recipiente debaixo do tubo de drenagem do depurador (ver "Instruções para a
regeneração do depurador").
Abrir a torneira de passagem (detalhe 9, Fig 5.1) e deixar fluir a água durante alguns minutos para
limpar o depurador.
A pressão da rede deve estar entre 2 e 4 bar, caso exceda deve ser aplicado um redutor de pressão.

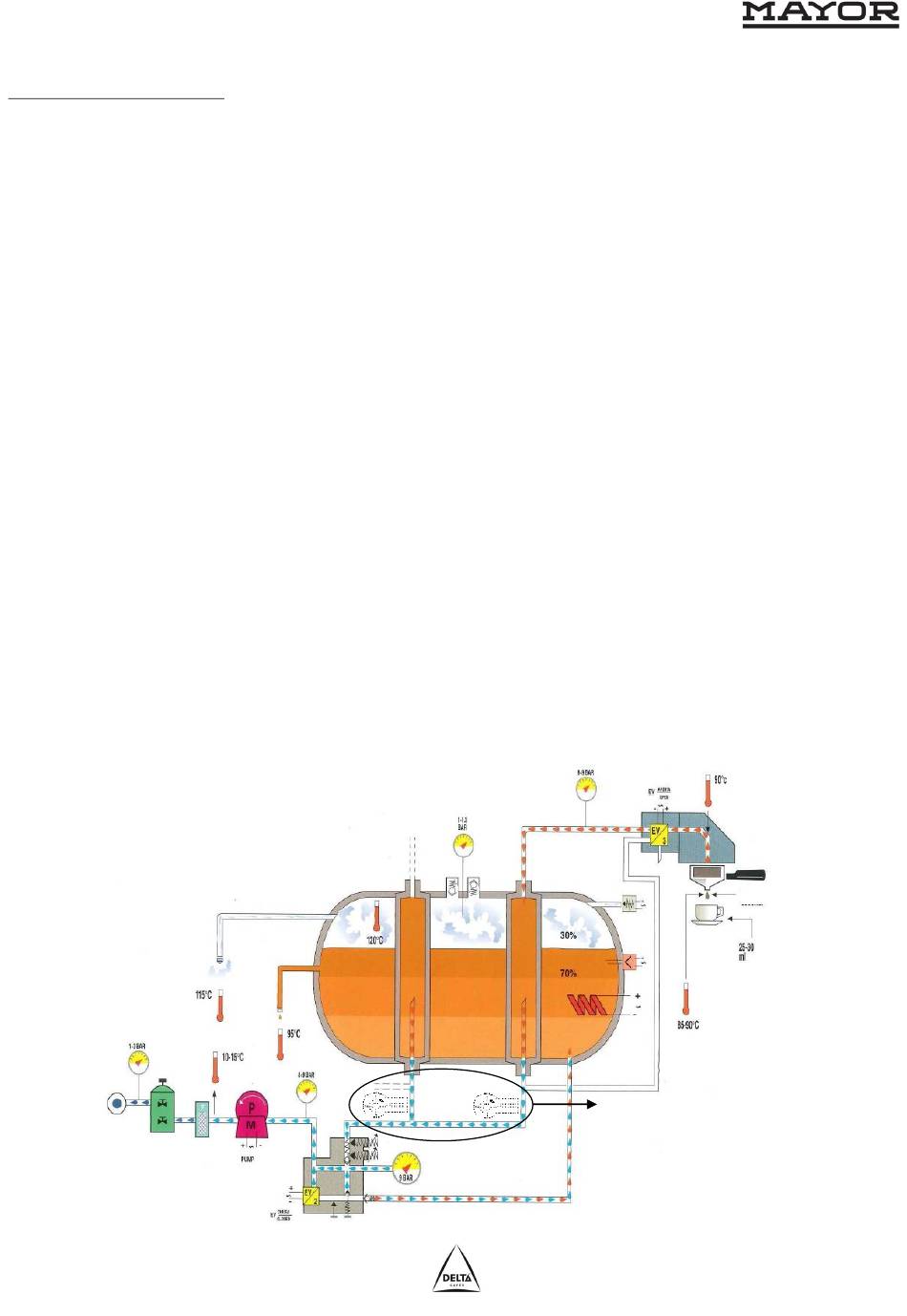

Esquema Hidráulico
Figura 5.2
Nota:
Contadores volumétricos
apenas no modelo digital.
