- Page 22 Merci d’avoir acheté ce produit RESOL. Groupe cible Veuillez lire le présent mode d’emploi attentivement afin Ce manuel d‘instructions vise exclusivement les technici- de pouvoir utiliser l’appareil de manière optimale. Veuillez ens habilités. conserver ce mode d’emploi. Toute opération électrotechnique doit être effectuée par Recommandations de sécurité...
- Page 23 Note Traitement des déchets Des champs électromagnétiques trop élevés peu- • Veuillez recycler l’emballage de l‘appareil. vent perturber le fonctionnement de l‘appareil. • L‘appareil en fin de vie ne doit pas être jeté dans les Î Veillez à ne pas exposer ce dernier ni le sys- déchets ménagers.

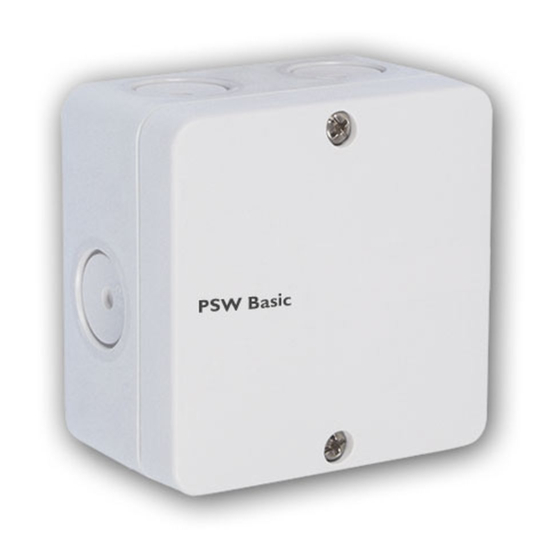

- Page 24 Vue d‘ensemble ATTENTION indique que des dommages aux biens peuvent survenir. Le convertisseur de signal PSW Basic permet de connec- Î Il est indiqué comment éviter le ter une pompe haut rendement à vitesse réglable dotée danger ! d’une entrée de contrôle PWM ou 0-10 V à un régulateur sans sortie PWM ou 0-10 V.
- Page 25 Caractéristiques techniques Dimensions et distances minimales Entrées : On / Off, paquets d’impulsions / paquets d’ondes, 120 mm 20 mm découpage de phase amont, découpage de phase aval Sorties : PWM / 0-10 V 80 mm Fréquence PWM : 625 Hz ±15 % Tension PWM : 11 V Alimentation : 230 V~ (50 Hz) Type de connexion : X...
-
Page 26: Installation
Installation réseau électrique par le biais d’un dispositif supplémen- taire (avec une distance minimum de séparation de 3 mm 2.1 Montage sur tous les pôles) ou par le biais d’un dispositif de sépa- ration (fusible), conformément aux règles d’installation en vigueur. -
Page 27: Raccordement Électrique
2.2 Raccordement électrique Note L’appareil doit pouvoir être débranché du réseau AVERTISSEMENT Choc électrique ! électrique à tout moment. Composants sous tension à l'in- Î Installez la prise d’alimentation électrique de térieur de l'appareil ! façon à ce qu’elle soit accessible à tout mo- Î... -
Page 28: Inversion Du Signal De Sortie
L’alimentation électrique de l’appareil s’effectue à travers Sortie les bornes suivantes : 100% 0-10 V N = conducteur neutre N L = conducteur L L’alimentation électrique de la pompe s’effectue par voie externe (230 V~). Heiskampstraße 10 T0,2A DE-45527 Hattingen 230 V~, 50 Hz PSW Basic... -
Page 29: Exemple D'application (Pompe À Commande Pwm)
