Série A, sous véhicule
Plateforme élévatrice pour fauteuil roulant

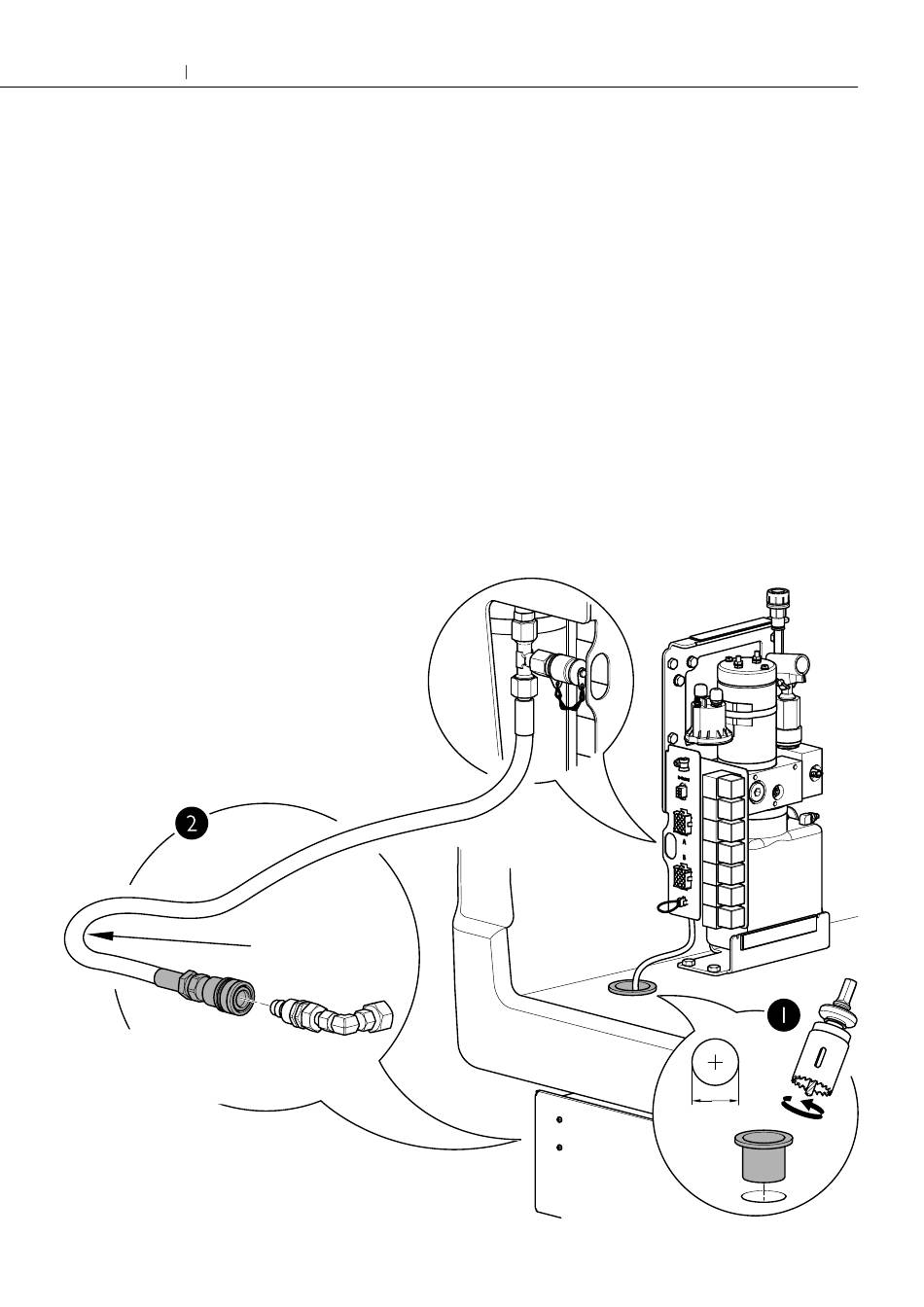

Passage des flexibles et des câbles
1
Les flexibles hydrauliques et les raccords électriques entre l'alimentation et le coffre
peuvent être acheminés par le même trou. Dans la mesure du possible, utilisez
les trous et espaces existants dans le châssis du véhicule. Si cela n'est pas possible,
percez un trou à l'endroit adéquat à l'aide d'une scie cloche de 50 mm. Insérez l'œil-
let en plastique dans le trou pour protéger les câbles des bords tranchants.
2
Faites passer le flexible d'huile du module de la pompe jusqu'au coffre de manière
appropriée. Remarque : les coudes du flexible ne doivent pas avoir un rayon
inférieur à 30 mm de diamètre pour que le système fonctionne correctement.
Branchez le flexible sur le raccord rapide du coffre.
Pour éviter les risques de fuite, le
point de connexion sur la plateforme
élévatrice ne doit pas être tordu.
RAYON
Min 30 mm
50 mm
