1

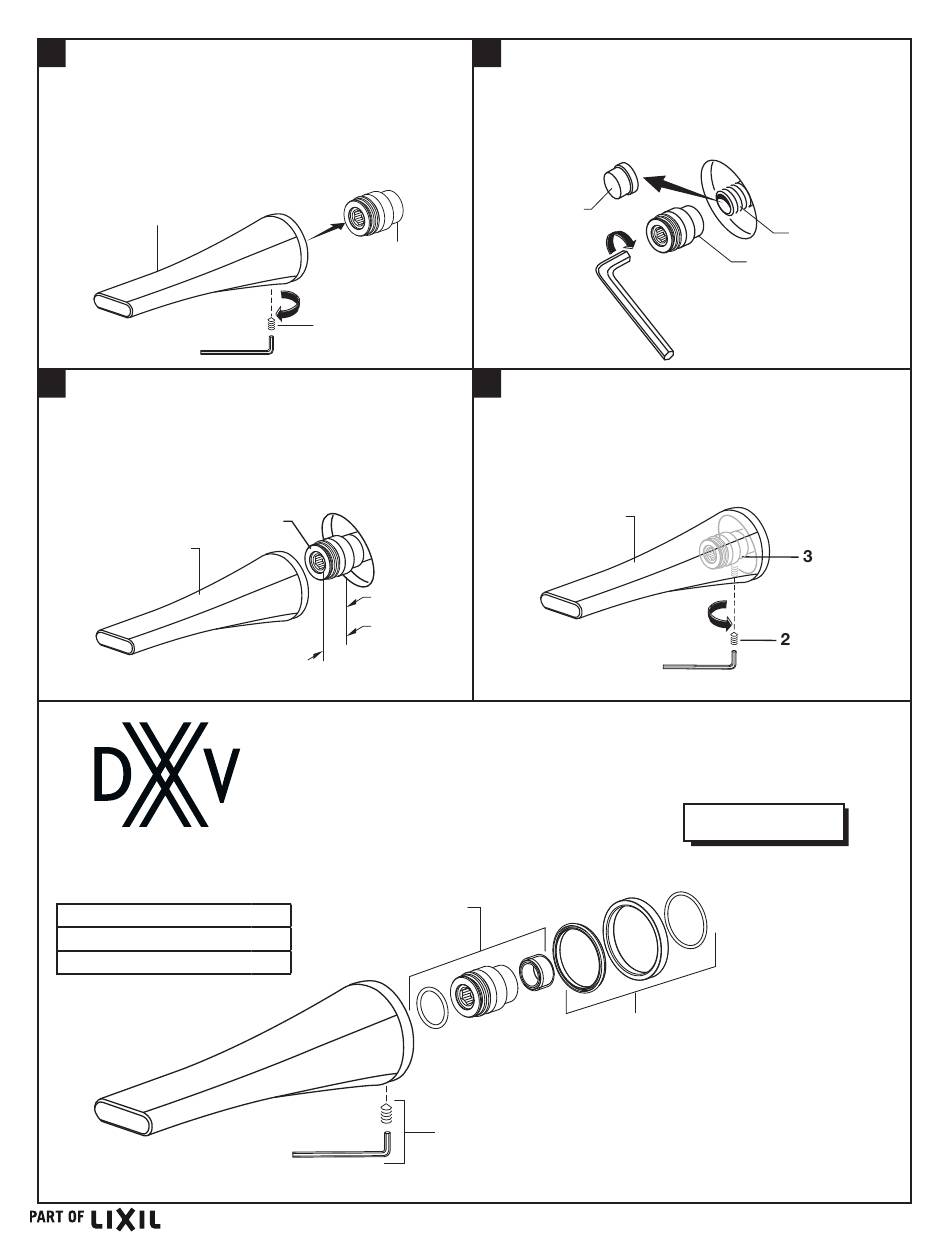

ENLEVER L'ADAPTATEUR DU BEC DU ROBINET
AVERTISSEMENT : Protéger le fini du BEC DU ROBINET
DE BAIGNOIRE lors de l'installation.
• Pour installer le BEC DU ROBINET DE BAIGNOIRE (1),
enlever d'abord la VIS DE RÉGLAGE (2) et retirer
l'ADAPTATEUR DU BEC DU ROBINET (3) du dos du BEC
DU ROBINET DE BAIGNOIRE (1).
1
3
INSTALLER LE BEC DU ROBINET
• L'ADAPTATEUR DU BEC DU ROBINET (3) doit sortir de
38 mm (1-1/2 po) du mur fini.
• Enfoncer le BEC DU ROBINET DE BAIGNOIRE (1) dans
l'ADAPTATEUR DU BEC DU ROBINET (3) au même niveau
que le mur fini.
1
Remplacer le «YYY» par le code
de fini approprié
CHROME POLI
NICKEL BROSSÉ
NICKEL PLATINE
3
2
3
MUR
FINI
38 mm
(1-1/2 po)
H961263.191
100
ADAPTATEUR
144
DE BEC
150
2
RETIRER LE CAPUCHON DU TUYAU
• Retirer le CAPUCHON DU TUYAU. Appliquer un agent
d'étanchéité sur le mamelon du tuyau. Visser l'ADAPTATEUR
DU BEC DU ROBINET (3) sur le mamelon du tuyau à l'aide
de la clé hexagonale de 13 mm (1/2 po).
CAPUCHON
DU TUYAU
4
FIXER LE BEC DU ROBINET
• Aligner le bec et serrer la VIS DE RÉGLAGE (2) pour fixer le
BEC DU ROBINET DE LA BAIGNOIRE (1) à l'ADAPTATEUR
DU BEC DU ROBINET (3).
1
M970363-1000A
ÉCUSSON DE LA TUYÈRE D'KIT
(pour D35120760.144)
M970363-1440A
ÉCUSSON DE LA TUYÈRE D'KIT
(pour D35120760.100 et D35120760.150)
M964513-0070A
NÉCESSAIRE DE
VIS DE RÉGLAGE
- 5 -
APPLIQUER
UN AGENT
D'ÉTANCHÉITÉ
3
DXV Modulus
Bec de baignoire murale
NUMÉRO DE MODÈLE
D35120760
M965844 FR (6/17)
MC
