1

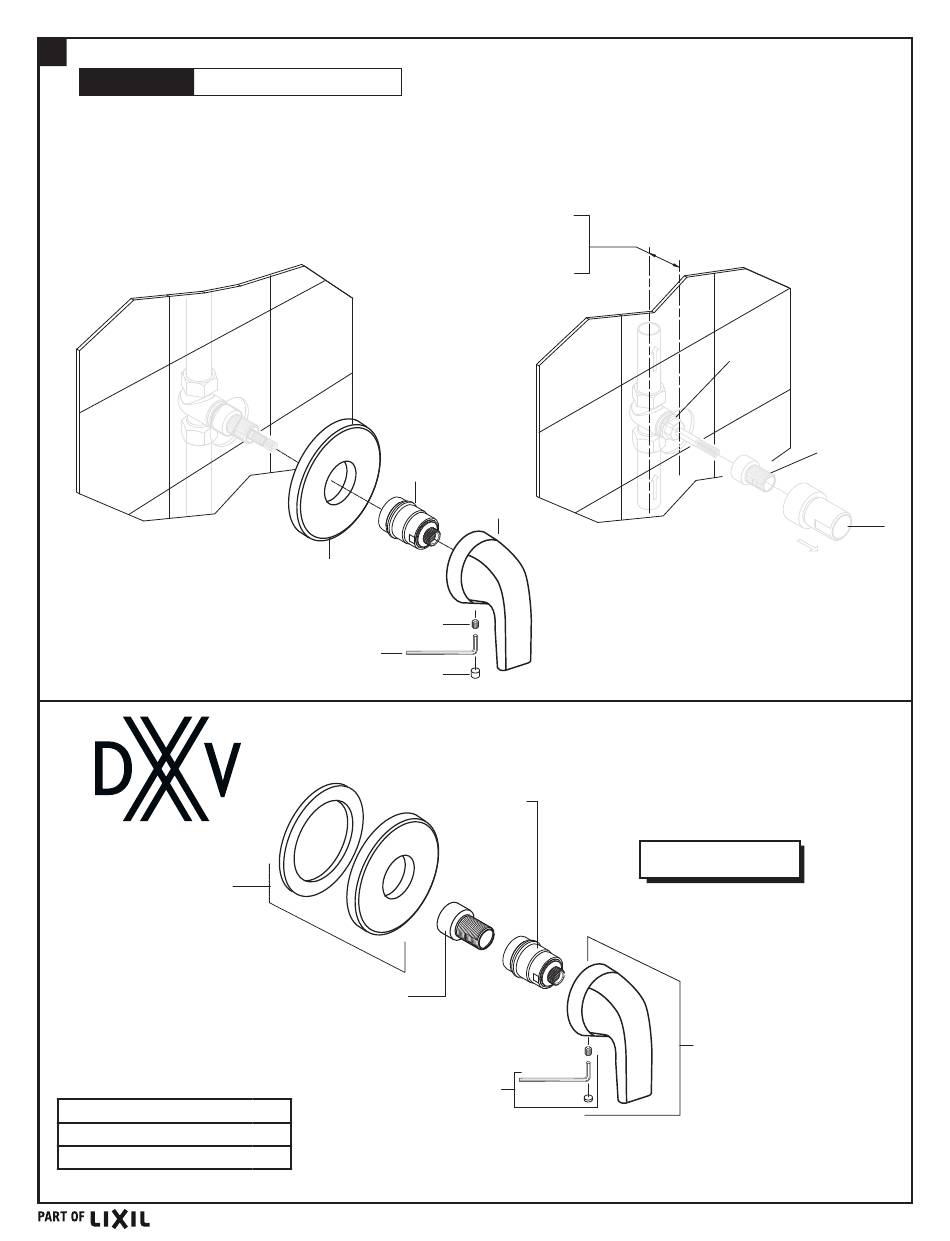

INSTALLER LA POIGNÉE — 19mm (3/4 po)
Couper l'alimentation d'eau chaude
ATTENTION
et d'eau froide avant de commencer.
• Tourner et retirer le DISPOSITIF DE PROTECTION (1). (VANNES DE 19 mm [3/4 po])
• Visser l'ADAPTATEUR (2) sur la VANNE (10). Placer la ROSACE (8) sur l'ADAPTATEUR (2).
• Visser l'ADAPTATEUR DE LA POIGNÉE (3) sur l'ADAPTATEUR (2) jusqu'à ce que la ROSACE (9) soit au même niveau que le
mur fini. Aligner la POIGNÉE À LEVIER (4) comme illustré et l'installer sur l'ADAPTATEUR (3). Serrer la VIS DE RÉGLAGE (5)
à l'aide de la CLÉ HEXAGONALE (6) fournie. Installer le BOUCHON (7).
M970310-YYY0A
ENSEMBLE DE ROSACE
Remplacer le «YYY» par le code
de fini approprié
CHROME POLI
NICKEL BROSSÉ
NICKEL PLATINE
VANNE DE 19 mm (3/4 po)
8
6
H960855.191
ADAPTATEUR DE RALLONGE
M970308-YYY0A
NECESSAIRE DE
100
BOUTON ET VIS
144
150
44 mm à 64 mm
(1-3/4 po à 2-1/2 po)
3
4
5
7
robinetterie à poignée pour
vannes murales droites
M970309-YYY0A
RALLONGE
- 5 -
10
DXV Modulus
Nécessaires de
NUMÉRO DE MODÈLE
D35120700
M970307-YYY0A
NÉCESSAIRE
DE MANETTE
2
1
MC
M965824 FR (4/17)
