• En cas d'installation dans une structure fermée, l'appareil doit être équipé d'ouvertures de ventilation (voir A1 - FIG.5).
• En vue d'un fonctionnement correct, prévoir un système de ventilation garantissant un débit d'air en entrée équivalent à celui utilisé pour la
combustion. L'air nécessaire à la combustion est de 2 m3/h pour chaque KW de débit thermique nominal (voir plaque d'identification). Si la
structure de support est utilisée comme compartiment porte-bouteille, prévoir un orifice d'entrée d'air sur la partie frontale ou postérieure de
la structure présentant les dimensions prévues (voir TAB.3 et FIG.5).
2.1. LOGEMENT BOUTEILLE
La bouteille de GPL doit être placée sous l'appareil et isolée du panneau non combustible.
Le logement doit être conforme aux exigences des normes en vigueur, qui imposent de prévoir des ouvertures de ventilation sur la partie
supérieure et sur le fond du logement, chacune d'elle devant offrir une surface libre de 200 cm2 min. par bouteille logée.
Voir FIG.5, A2 e A3 - Ouverture d'aération logement bouteille (en cas de logement de la bouteille sous l'appareil).
ATTENTION :
• Cet appareil permet d'utiliser différents types de bouteilles, mais il est conseillé d'utiliser des bouteilles GPL présentant les caractéristiques
indiquées sur le tableau.
• Toujours manipuler la bouteille avec précaution.
• Toujours utiliser la bouteille à la verticale.
• Positionner la bouteille dans un lieu accessible et offrant une ouverture et une fermeture aisées.
• Ne pas approcher la bouteille des sources de chaleur.
Trous de ventilation
barbecue
Grates ou des trous de
ventilation 200 cm
2
Beispiel einer unterhalb der nicht entflammbaren
Platte positionierten Gasflasche

2.2 VENTILATION DES LOCAUX

• L'appareil n'est pas relié à un dispositif d'évacuation des produits de combustion et doit donc être installé dans un lieu constamment ventilé
comme prévu par les normes en vigueur. La pièce dans laquelle l'appareil est installé doit comporter une entrée d'air équivalent au volume
exigée par la combustion du gaz et la ventilation nécessaire de la pièce. Les prises d'entrée d'air protégées par des grilles doivent être
dimensionnées conformément aux normes en vigueur et ne comporter aucun risque d'obstruction, même partielle.
Les produits de combustion doivent être acheminés vers l'extérieur au moyen de conduites, de hottes d'aspiration ou d'électroventilateurs
dont la capacité permet de garantir une ventilation horaire équivalant à au moins 3 fois le volume de la pièce (voir normes en vigueur).
L'utilisation intensive et prolongée de l'appareil peut exiger une ventilation accrue, avec par exemple l'ouverture d'une fenêtre, ou plus efficace,
en augmentant la puissance de ventilation mécanique.
Rappelons que l'air nécessaire à la combustion est de 2 m

3 RACCORDEMENT DE L'APPAREIL

• Cet appareil peut fonctionner au GPL ou au méthane. Se reporter au « Tableau des caractéristiques brûleurs et buses » pour connaître la
pression des brûleurs et la dimension correcte des buses (voir TAB.1)
• La pression d'alimentation doit respecter les valeurs du tableau au par. « Types de gaz et pays » (voir TAB.2)
Tous les réglages nécessaires au fonctionnement correct de l'appareil et son essai de réception ont été effectués en usine.
• En vue d'un fonctionnement correct, utiliser un régulateur de pression, un tuyau de raccordement et des raccords conformes aux directives
EN et réaliser le raccordement à la bouteille conformément aux normes en vigueur.
• Pour le montage et le remplacement du tuyau (vérifier périodiquement sa date de péremption), se reporter aux normes en vigueur.
3.1 FONCTIONNEMENT AU GAZ BUTANE/PROPANE (VOIR TABLEAU INFORMATIONS TECHNIQUES
• Pour le raccordement à la bouteille, utiliser uniquement les raccords et détendeurs prévus par les normes en vigueur. L'utilisation de produits
non conformes risque de compromettre gravement la sécurité de l'appareil.
Le raccordement de l'appareil à la bouteille doit s'effectuer comme suit :
• Détendeur à étalonnage fixe selon la législation en vigueur (pression de fonctionnement, voir TAB.1)
• Tuyaux flexibles selon les normes en vigueur de longueur adaptée (max. 1,5 m), devant être montés sans pliure ni torsion et sans contact avec
le fond de l'appareil. (Fig. 2-Fig.3)
3.2 RACCORDEMENT DE L'APPAREIL À LA BOUTEILLE DE GAZ
• Vérifier que le joint du robinet de la bouteille n'est pas endommagé.
• Raccorder le régulateur de pression à la bouteille (1).
• Vérifier que les robinets de l'appareil sont fermés.
• Fixer le tuyau (2) au régulateur (1) si nécessaire.
• Fixer l'autre extrémité du tuyau (2) au raccord de l'appareil en introduisant le joint (4) entre le raccord de l'appareil (3) et le porte-caoutchouc
(5) et en serrant le flexible au moyen du collier (6).
26

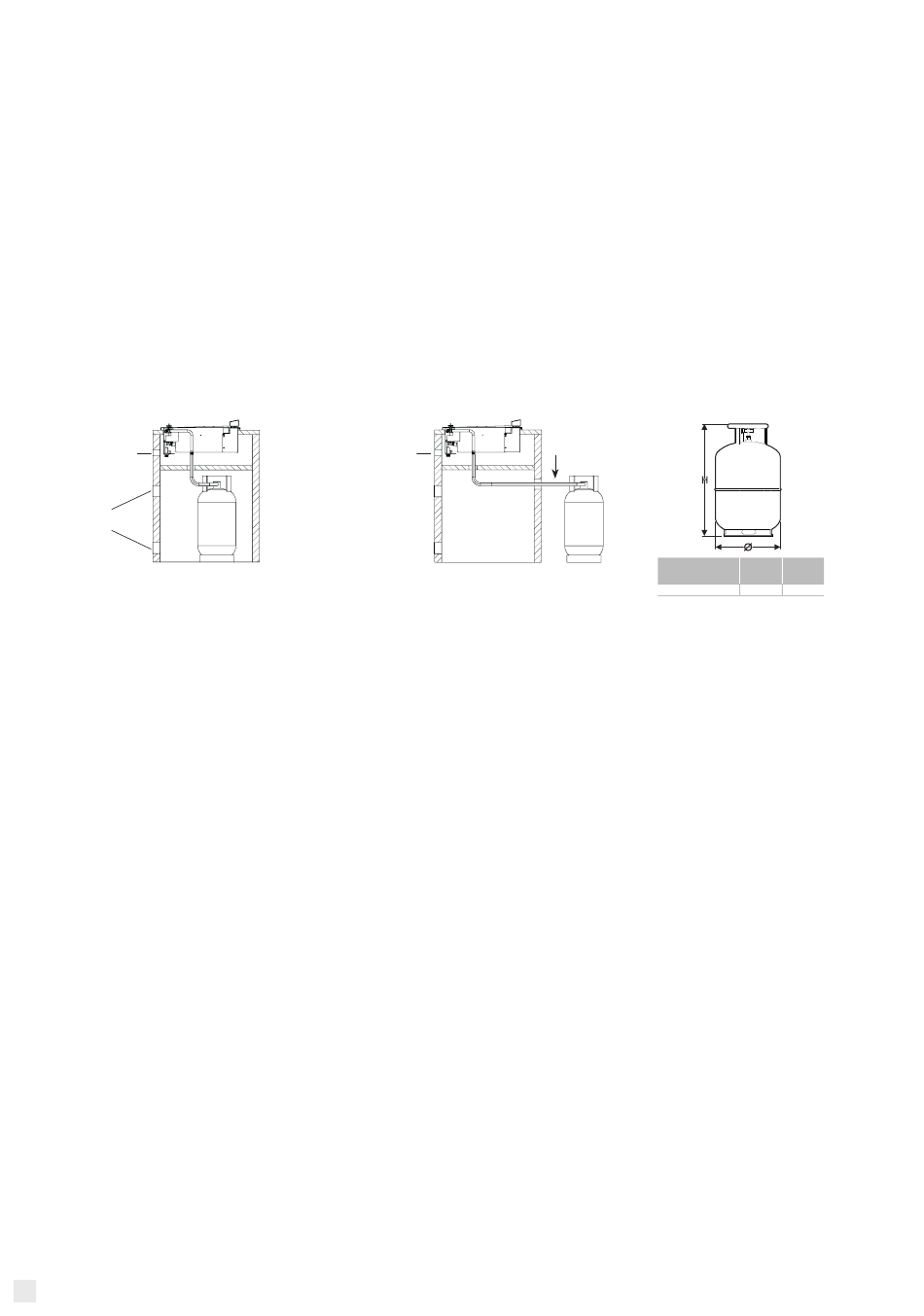

Trous de ventilation
MAX 1,50 mt
barbecue
MAX 1,50 mt
Exemple du cylindre positionné à l'arrière
/h pour chaque KW de débit thermique nominal (voir plaque d'identification).
3
FIG. 2
Max H Ø
(Kg) (mm) (mm)
5 500 270
