AXIS Q1615 Network Camera
2
Gleich-
strom-
ausgang
3–4
Konfigurier-
bar (Ein-
oder Aus-
gang)
12 V max 50 mA
3.

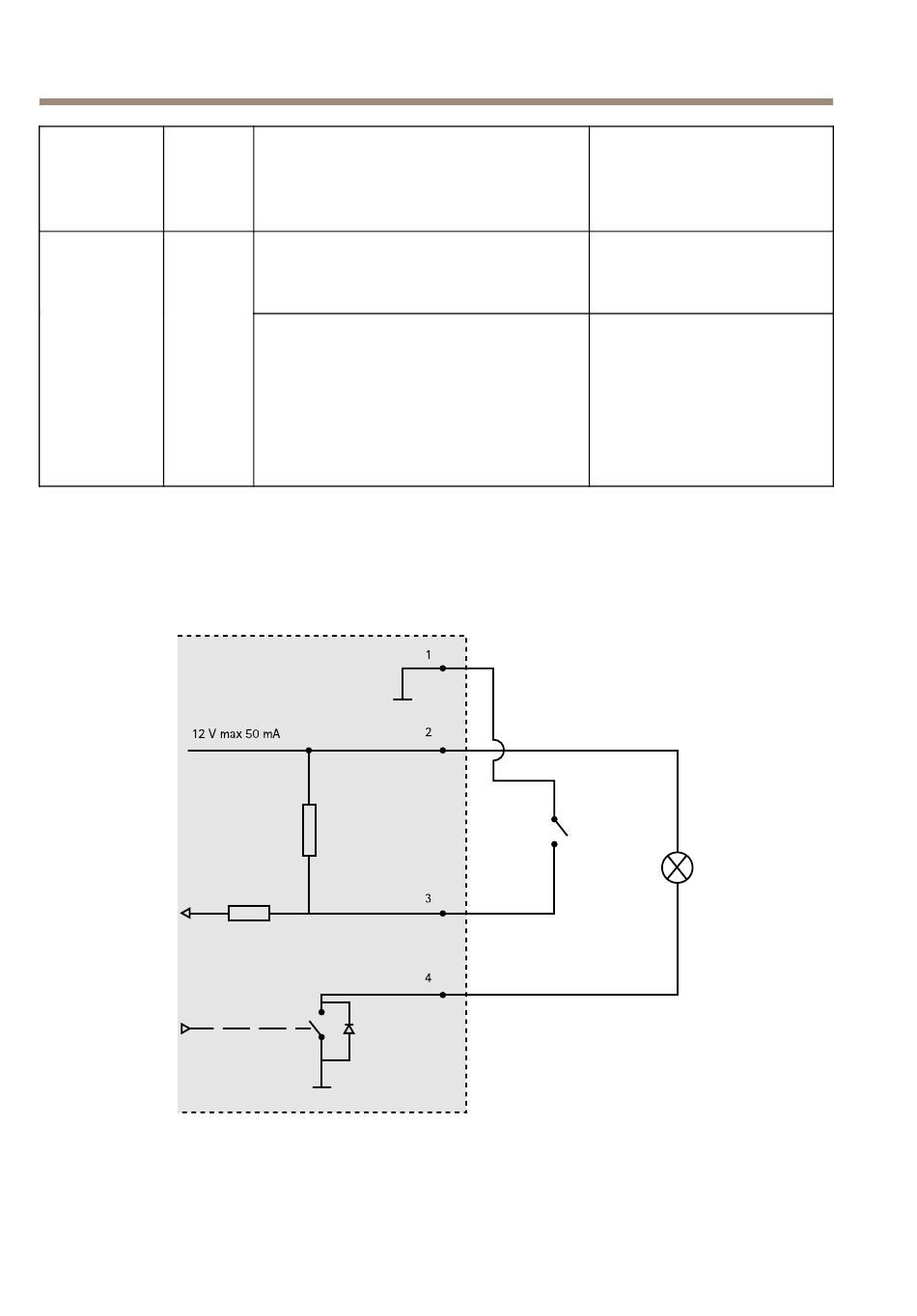

E/A als Eingang konfiguriert
4.
E/A als Ausgang konfiguriert
Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Hinweis: Dieser Kontakt kann nur für
den Stromausgang verwendet werden.
Digitaleingang – zum Aktivieren mit
Pin 1 verbinden; zum Deaktivieren
nicht anschließen.
Digitalausgang – bei Aktivierung mit
Pin 1 verbunden; wenn deaktiviert: frei
(nicht verbunden). Bei Verwendung
mit einer induktiven Last, z. B. einem
Relais, muss parallel zur Last zum
Schutz vor Spannungsspitzen eine
Diode zwischengeschaltet werden.
1
2
3
4
54
12 V DC
Max. Stromstärke = 50 mA
0 bis max. 30 V DC
0 bis max. 30 V DC, Open
Drain, 100 mA
