Sistemare i cavi preferibilmente in un condotto (separare i cavi di segnale dai cavi di alimentazione)
Collegare il I-fan e il controllo manuale come segue:
1. Collegare il controllo (vedi pagina 6)
2. Controllare le impostazioni dei ponticelli sull'MCA (vedi pagina 7)
3. Impostare l'indirizzo I/O (vedi pagina 8)
4. Collegare l'alimentazione (vedi pagina 10)

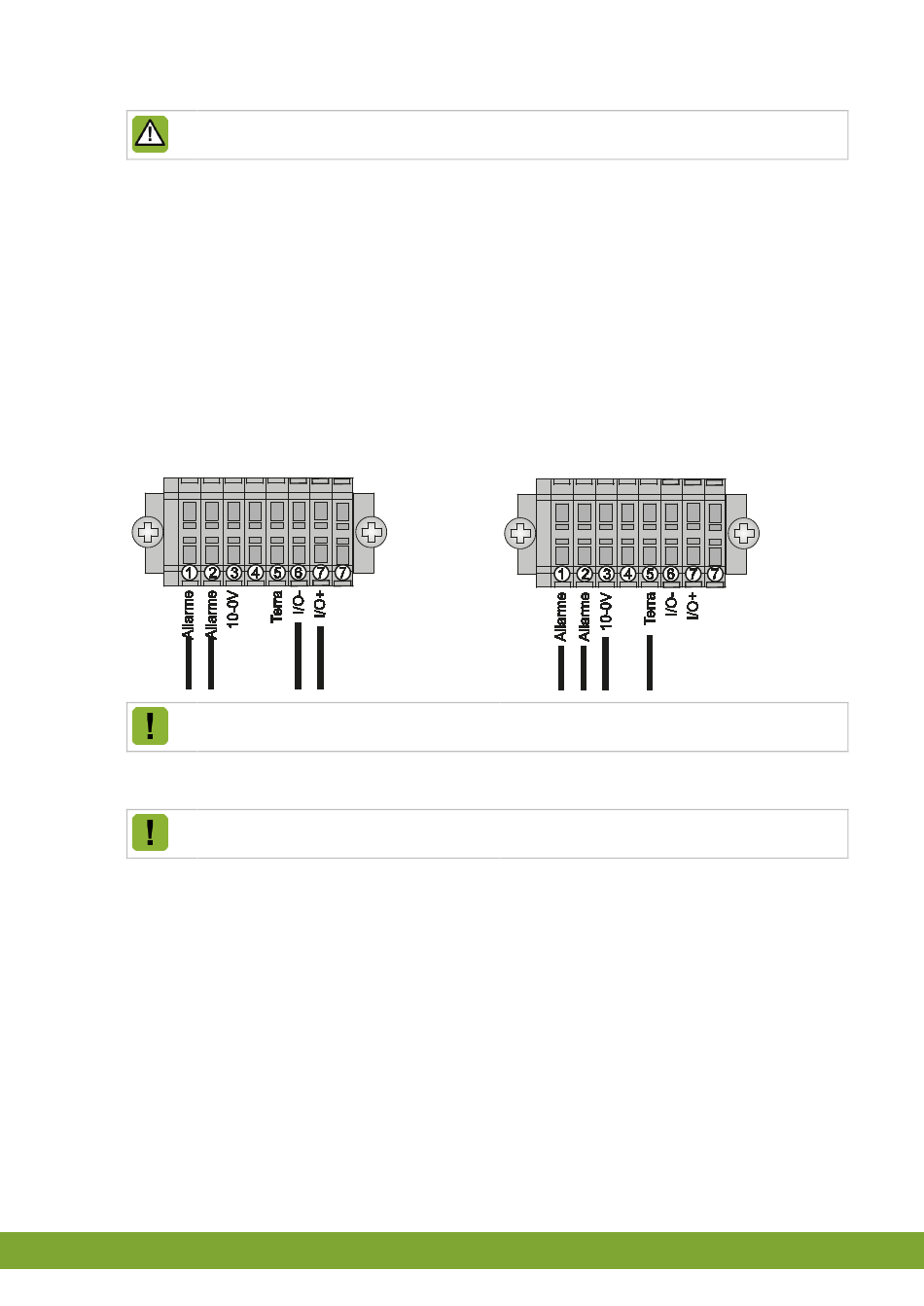

Collegare il controllo
Senza controllo manuale
Controllo digitale via rete I/O e allarme (MCA)
Contatto allarme, non alimentato: 2 A/30 V CA/60 V CC
Con controllo manuale
Per collegare l'uscita analogica del regolatore, è necessario scollegare prima la connessione standard
Ingresso analogico (3) e Terra (4) dal coperchio.
Scatola di giunzione (MCA)
gndfI
Controllo analogico e allarme (MCA)
Coperchio (MCA)
