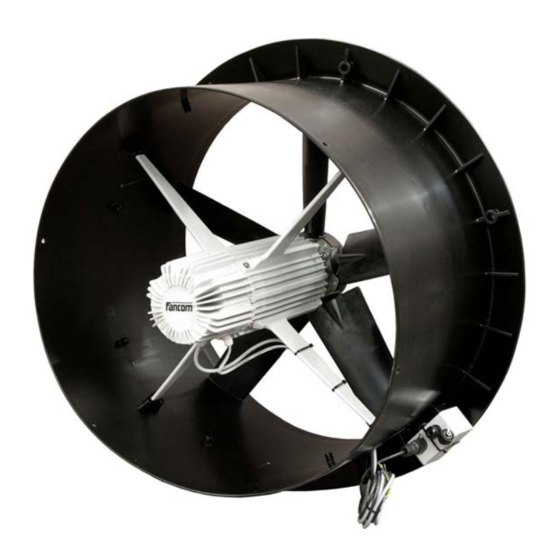

Fancom I-FAN MODULAR Notice

Masquer les pouces
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

I-FAN MODULAR
G
MANUAL
F
NOTICE
N
HANDLEIDING
I
MANUALE
GNDFI
D
ANLEITUNG
Table des Matières
loading

Manuels Connexes pour Fancom I-FAN MODULAR

Sommaire des Matières pour Fancom I-FAN MODULAR

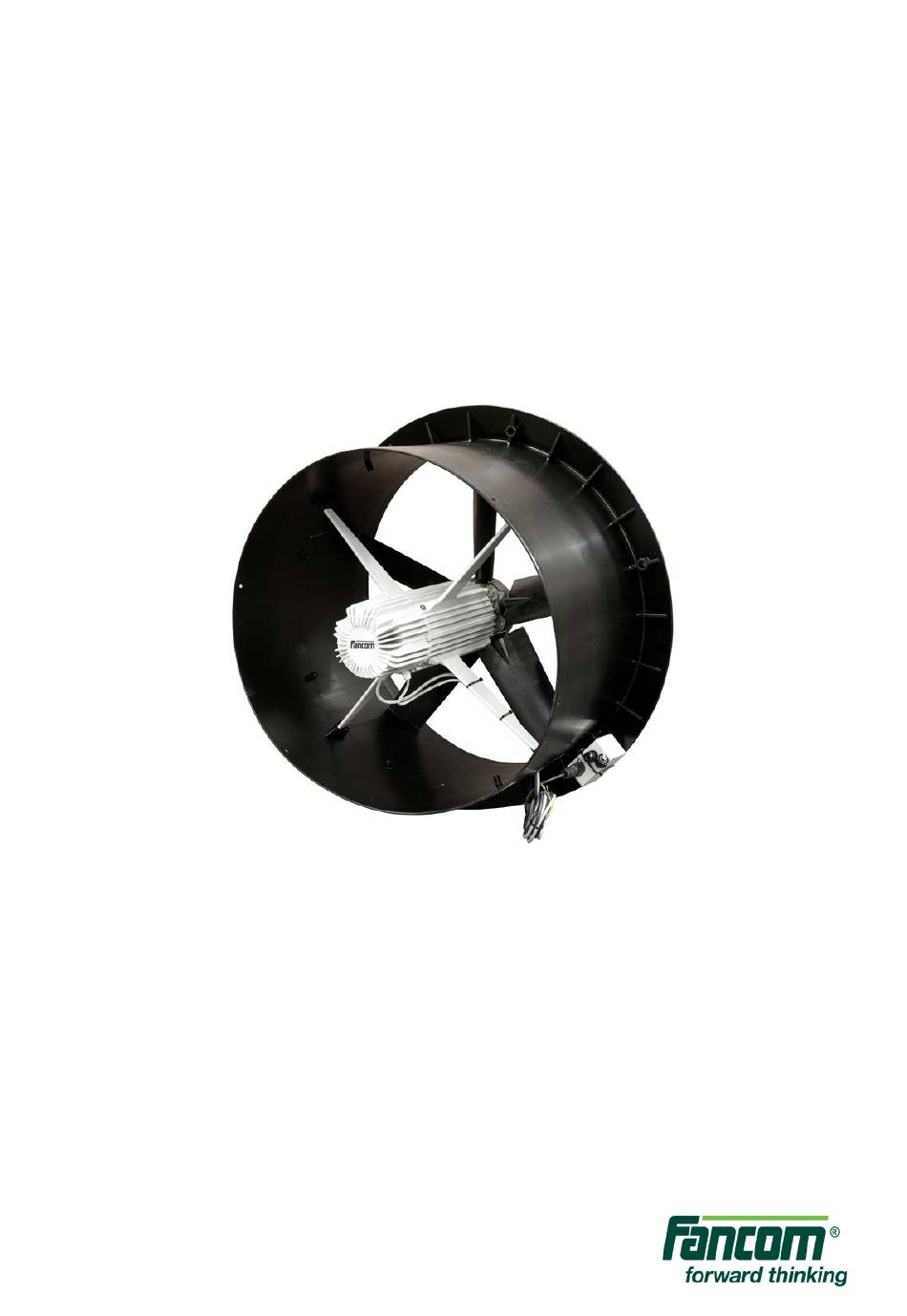

  • Page 1 GNDFI I-FAN MODULAR MANUAL HANDLEIDING ANLEITUNG NOTICE MANUALE...
  • Page 51 N.B. : La version d’origine de ce manuel est en anglais et est publiée par Fancom B.V. ou l’une de ses filiales (ci-après désignées par Fancom). En cas de modifications apportées à ce manuel par un tiers, elles ne sont ni vérifiées ni approuvées par Fancom.
  • Page 52 Table des matières Introduction générale ..........................1 Utilisation de ce manuel ........................1 Assistance utilisateurs Fancom ...................... 1 Consignes de sécurité et avertissements ..................1 Installation du I-fan ............................. 2 Montage du I-fan et de la commande manuelle ................2 Branchement du I-fan et de la commande manuelle (MCA) ............

  • Page 53: Introduction Générale

    électricien certifié. La garantie n’est pas valable si ce produit n’est pas installé conformément aux instructions de Fancom, que le moteur du produit a été ouvert et que des modifications lui ont été apportées. N’installez jamais un I-fan endommagé ! Informez votre fournisseur de tout dommage matériel constaté.

  • Page 54: Installation Du I-Fan

    gndFi Installation du I-fan Installez le I-fan et ses accessoires comme suit : Montez le I-fan et la commande manuelle (MCA) (voir page 2). Branchez le I-fan et la commande manuelle (MCA) (voir page 5). Installez la grille de protection (facultative) (voir page 10). Testez le I-fan (voir page 11).
  • Page 55 gndFi Installation rapide du 35 - 80 L’installation rapide n’est possible que si la structure a exactement les mêmes dimensions que le dessous du module et qu’elle est suffisamment solide. Positionnez le tube sur le dessous du module. Notez que les ouvertures par lesquelles passent les goujons se font directement face.
  • Page 56 Attachez le fil ou la chaîne au module tubulaire puis à la structure (de toit). Assurez-vous que les fils ou chaînes se croisent. Le fil ou la chaîne ne doit pas passer directement au travers de l’œil de suspension du module. Fancom conseille de placer des yeux de suspension en les faisant passer par ceux du module tubulaires puis en y fixant le fil ou la chaîne.

  • Page 57: Branchement Du I-Fan Et De La Commande Manuelle (Mca)

    gndFi Montage de la commande manuelle (facultatif) Vous trouverez ci-dessous un exemple d’emplacement du ou des boîtiers de raccordement et des commandes manuelles. Il est possible de raccorder la commande manuelle à un ou plusieurs ventilateurs (3 au maximum). Option 1 : Branchement de la commande manuelle locale Montez la commande manuelle locale.
  • Page 58 gndFi Branchement de la commande Sans commande manuelle Commande numérique via réseau d’E/S et alarme Commande analogique et alarme (MCA) (MCA) Contact d’alarme, non alimenté : 2 A/30 Vca/60 Vcc Avec commande manuelle Pour brancher la sortie analogique du régulateur, vous devez d’abord retirer les prises analogiques In (3) et Gnd (4) standard.
  • Page 59 gndFi Branchement d’un ventilateur Branchement de plusieurs ventilateurs Analogique : relie les connecteurs Analogue In Analogique : relie les connecteurs Analogue Out (3) et Gnd (4) au régulateur (impédance (5) et Gnd (4) au boîtier de raccordement du ou d’entrée 95 kΩ). des ventilateurs.
  • Page 60 gndFi Sur un réseau I/O, toutes les unités I-fan doivent avoir une adresse propre. Commande analogique Adresse DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 d’E/S ON : 10-0 V CC Ss/obj (10 V=0 %, (ON/OFF) 0 V=100 %)
  • Page 61 gndFi Branchement de l’alimentation électrique Spécifications Type Tension (V) Câble Prélèveme Fuite de Puissance Bruit à une d’alimenta nt de courant nominale* distance de 2 m et tion courant (mA) de 7 m ** (dB) électrique IF35M/I 208-240 ±10 % 3 x 1 1,17 61 / 50...

  • Page 62: Installation De La Grille De Protection (Facultative)

    gndFi Installation de la grille de protection (facultative) Coupez l’alimentation du I-fan avant d’installer la grille de protection. Assurez-vous que le ventilateur ne fonctionne pas*. Installez la grille de protection comme suit : Côté admission d’air Installez la grille de protection sur le I-fan et fixez-la comme sur l’illustration ci-dessous. Côté...

  • Page 63: Test Du I-Fan

    Ne touchez aucune partie mobile du I-fan. Utilisation du I-fan Première utilisation Ne touchez aucune partie mobile du I-fan. Fancom vous conseille de laisser le I-fan sous tension pendant 6 heures environ après l’installation. Options de commande Commande analogique (0-10 V ; 10-0 V)

  • Page 64: Dysfonctionnements

    (ON=50 %, OFF=100 %, voir aussi page 7). Entretien Le I-fan ne nécessite aucun entretien particulier. Fancom recommande que votre installateur inspecte l’ensemble de la climatisation dont le I-fan fait partie tous les six mois. Inspectez régulièrement le I-fan pour vous assurer qu’il n’est pas endommagé. Informez votre installateur de tout dommage matériel constaté.

  • Page 65: Spécifications Techniques

    gndFi Nettoyage Il est possible de nettoyer le I-fan à l’eau, mais vous devez tenir compte des consignes suivantes : N’utilisez PAS de flexible à haute pression et ne le dirigez pas vers les joints ou les ouvertures à faible distance.

  • Page 66: Certificat Européen De Conformité

    Certificat européen de conformité Fabricant : Fancom B.V. Adresse : Industrieterrein 34 Ville : Panningen (The Netherlands) certifie, par le présente, que : I-fan est conforme aux dispositions suivantes : Directive sur les basses tensions 2006/95/CE conformément à la norme NEN-EN-IEC 60335-01: 2012 Directive sur les machines 2006/42/CE Ventilateurs industriels conformément à...
