KC+
DN 150 - 250 - 300 - 350
KCM150R
- KCM250Z
(X)
KCD300Z
- KCD300R
(X)
Nomenclatura
1.
Corpo pompa
2.
Girante
3.
Anello sede girante
4.
Tenuta meccanica
lato pompa
5.
Supporto cuscinetto
6.
Scatola olio
7.
Mantello
8.
Coperchio testata
9.
Tubo di raffreddamento
10. Tubo di raffreddamento
11. Pressacavo per cavo
di potenza
12. Pressacavo per cavo
ausiliario
14. Carcassa motore
15. Statore
16. Rotore
17. Albero
18 ✽ ✽ ✽ ✽ ✽ .Sonda conduttività (X)
22. Cavo tondo
di alimentazione
23. Cavo tondo ausiliario
25. Tenuta meccanica
lato motore
-
Viti e dadi
= Componenti sistema di raffreddamento
(Versione .../R)
Parts
1.
Pump casing
2.
Girante
3.
Wear ring
4.
Mechanical seal on
pump side
5.
Bearing support
6.
Oil chamber
7.
Casing
8.
Head cowling
9.
Cooling pipe
10. Cooling pipe
11. Power cable clamp
12. Auxiliary cable clamp
14. Motor casing
15. Stator
16. Rotor
17. Shaft
18 . ✽ Conductivity probe (X)
22. Round power cable
23. Round auxiliary cable
25. Mechanical seal on
motor side
-
Screws and nuts
= Cooling plant components
(Version .../R)
Nomenclature
1.
Corps de pompe
2.
Roue
3.
Bgue d'usure
4.
Garniture mécanique
pompe côté
5.
Support roulement
6.
Chambre à huile
7.
Enveloppe
8.
Couvercle moteur
9.
Tuyauterie de refroidissement Acier inox
10. Tuyauterie de refroidissement
11. Presse-étoupe pour cable
de puissance
12. Presse-étoupe pour cable
auxiliaire
14. Carcasse moteur
15. Stator
16. Rotor
17. Arbre
18 .✽Sonde conductivité (X)
22. Câble d'alimentation
23. Câble auxiliarie
25. Garniture mécanique
côté moteur
-
Vis et écrous
= Composant pour version avec systéme de
refroidissement (Version .../R)
92
- KCM250R
(X)
(X)
- KCD350R
(X)
(X)
Materiali
10
Ghisa grigia
Ghisa grigia
Acciaio/gomma
Carburo di silicio
/carburo di silicio
Ghisa grigia
Ghisa grigia
Acciaio inox
Ghisa grigia
Acciaio inox
Acciaio inox
Ghisa grigia
Ghisa grigia
Ghisa grigia
-
-
Acciaio inox
-
-
-
Grafite/
Vista - View - Vue
Acciaio inox
Acciaio inox
Materials
Grey cast iron
Grey cast iron
Steel/ Rubber
Silicon carbide/
Silicon carbide
Grey cast iron
Grey cast iron
Stainless steel
Grey cast iron
Stainless steel
Stainless steel
Grey cast iron
Grey cast iron
Grey cast iron
-
-
Stainless steel
-
-
-
Graphite/
Stainless steel
Stainless steel
Matériaux
Fonte grise
Fonte grise
Acier/Caoutchouc
Carbure de silicium
/Carbure de silicium
Fonte grise
Fonte grise
Acier inox
Fonte grise
Acier inox
Fonte grise
Fonte grise
Fonte grise
-
-
Acier inox
-
-
-
Graphite/Acier inox
Acier inox
✽ ✽ ✽ ✽ ✽ Per versioni antideflagranti (X) , sonda di conduttività nella carcassa motore.
✽ For explosion-proof versions (X), conductivity probe in the motor casing.
✽ Pour versions antidéflagrantes (X), sonde de conductivité dans l'enveloppe du moteur.
ELETTROPOMPE SOMMERGIBILI PER LIQUIDI CARICHI
ELECTRIC SUBMERSIBLE SEWAGE PUMPS
ELECTROPOMPES SUBMERSIBLES POUR LIQUIDES CHARGEES

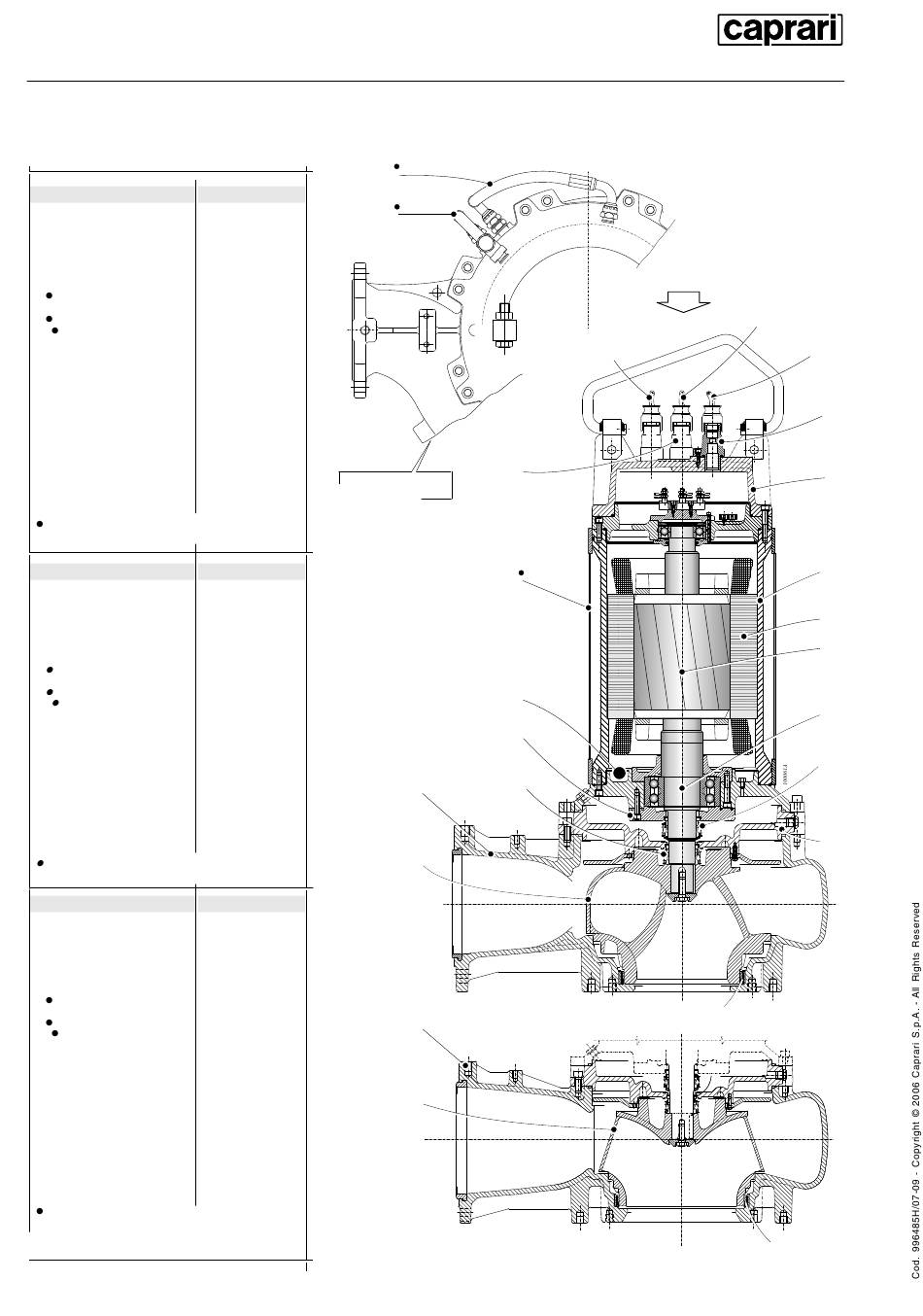

Costruzione e materiali - Construction and materials
Construction et matériaux
9
12
A
7
18*
5
4
1
2
1
2
A
✖✒
✖✑
A
23
22
KCM..
3
KCD..
3
22
11
8
14
15
16
17
25
6
