ASSEMBLAGE DE LA PARTIE MECANIQUE

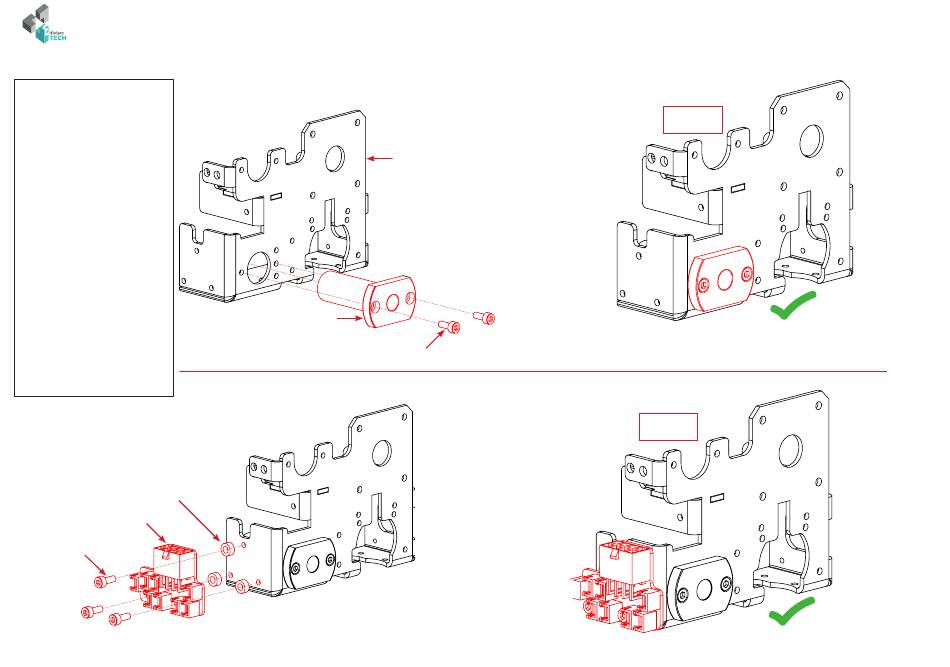

MONTAGE DU CHARIOT DE L'AXE X
Pièces nécessaires :
Objectif : assembler les différents éléments du chariot de l'axe X
• Moteur Nema 17
• EBoard
• Ventilateur 3 cm
• Ventilateur turbine
• Attache courroie X
• Conduit de ventilation
• Bride Hexagon
• Chariot axe X
• 1 x Palier LMH
• eMostrudeur
• Roue d'entraînement
• Tête Hexagon
• 2 x Vis M2.5 x 8 mm
• 7 x Vis M3 x 8 mm
• 3 x Vis M3 x 12 mm
• 4 x Vis M3 x 20 mm
• Entretoise Ø3 x H3
Entretoise Ø3 x H3
EBoard
Vis M3 x 8 mm
Chariot axe X
Palier LMH
Vis M3 x 8 mm
Résultat
Résultat
