ASSEMBLAGE DE LA PARTIE MECANIQUE
MONTAGE DE L'AXE Y (partie 1)
Pièces nécessaires :
•
Partie métallique inférieure
•
Moteur Nema 17
•
Capteur de fin de course
•
Poulie GT2 20 dents 6 mm
•
Poulie libre
•
Roulement poulie
•
5 x Vis M3 x 12 mm
•
2 x Vis M2.5 x 8 mm
•
2 x Entretoise Ø3 x H3
•
4 x Rondelle Ø 3 mm
La vis sans tête doit être en
contact avec le méplat de l'axe.
Vis
3 mm
Méplat

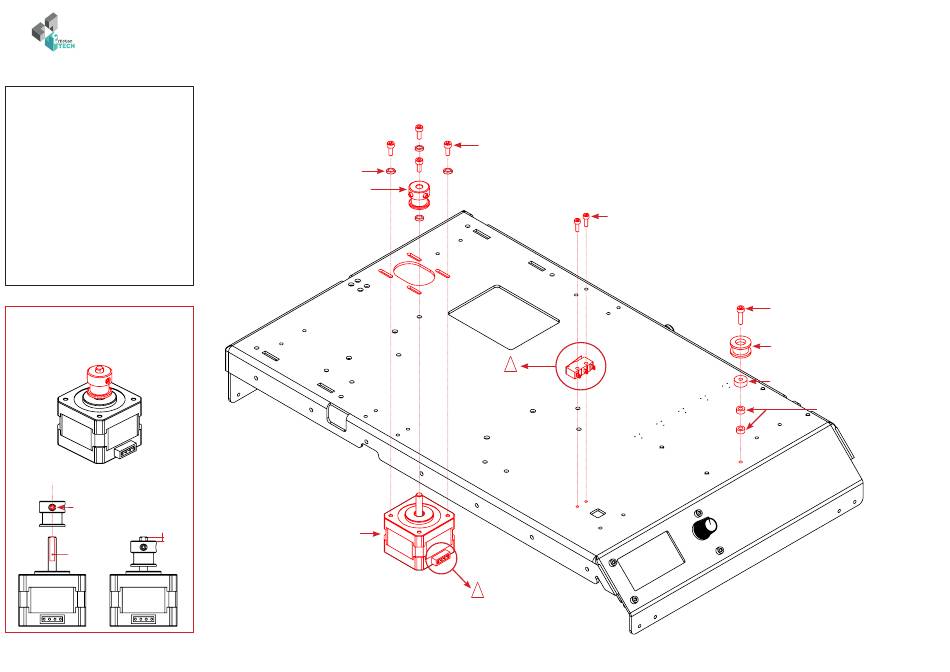

Objectif : assembler le moteur, les poulies et le capteur de fin de course de l'axe Y sur la partie métallique inférieure
Rondelle Ø 3 mm
Poulie GT 2 20 dents
Moteur NEMA 17
Vis M3 x 8 mm (ne pas serrer les vis du moteur pour le moment)
Vis M2.5 x 8 mm
!
Orientation
lamelle
!
Orientation
connecteur
/ 17
Vis M3 x 12 mm
Poulie libre
Roulement poulie
Entretoise Ø3 x H3
Version 1.1.2
