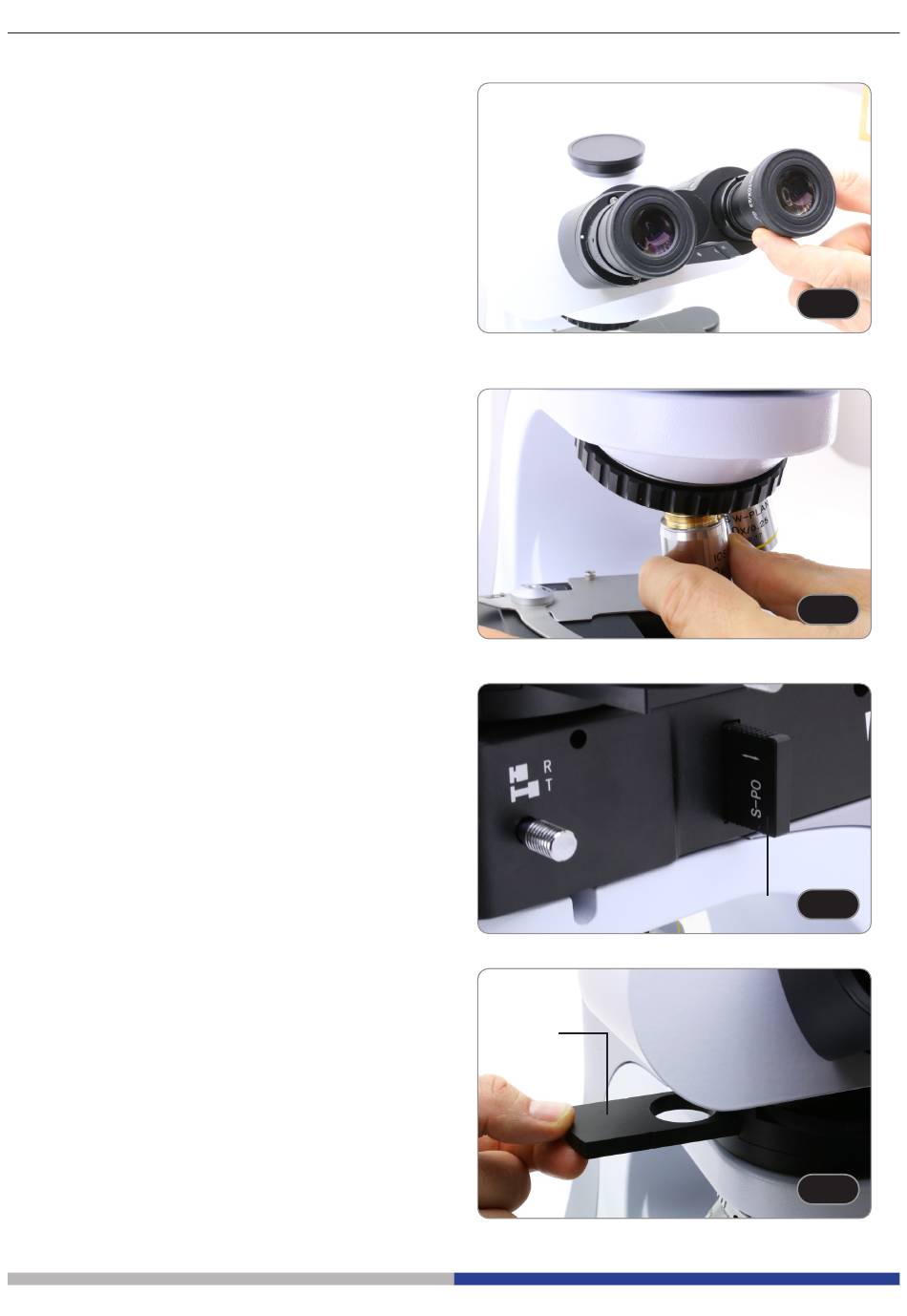

5. Inserire gli oculari nei tubi portaoculari della
testata ottica. (Fig. 12)
• U no dei due oculari è dotato di un crocefilo
per il centraggio dell'intero sistema ottico. Si
consiglia di inserire l'oculare con crocefilo
nel portaoculare destro.
• Il condensatore è montato direttamente in
fabbrica. Per rimuovere il condensatore utilizzare
una chiave a brugola diam 1,5 mm ed agire sulla
vite di serraggio posta sulla parte destra del
portacondensatore.
6. Avvitare ciascun obiettivo nel foro filettato del
revolver, in senso orario in ordine di ingrandimento.
(Fig. 13)
7. Inserire il polarizzatore per luce riflessa ⑦. (Fig.
14)
8. Rimuovere la slitta vuota dalla lente di Bertrand
⑧ ed inserire l'analizzatore ⑨. (Fig. 15 - 16)
⑧
Pagina 44
F F ig. 12 ig. 12
F ig. 13 F ig. 13
F ig. 14 F ig. 14
⑦
F ig. 15 F ig. 15
