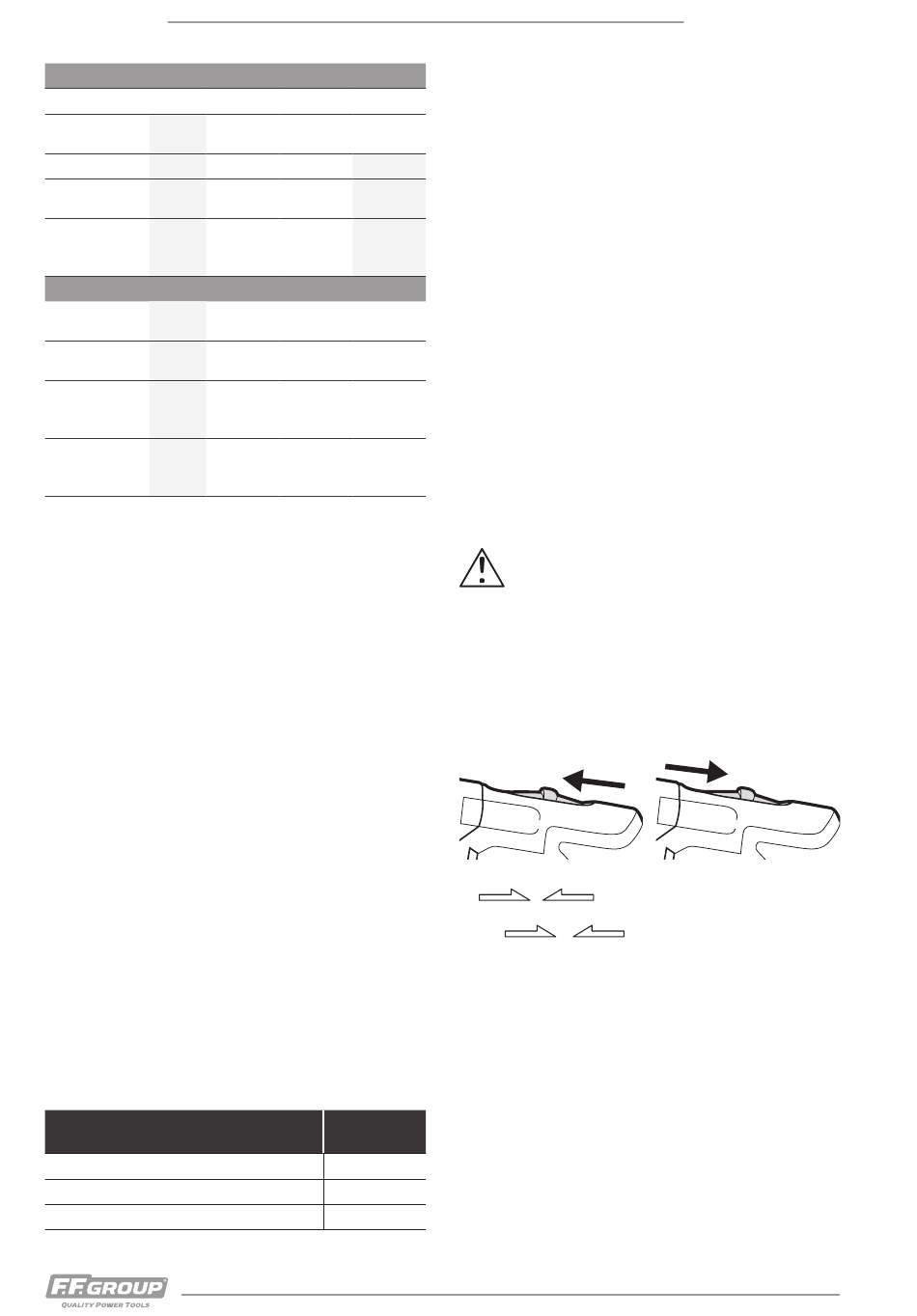

18 | Italiano
Batteria:
Tipo
Tensione
V
nominale
Valore Ah
Tempo di
min
ricarica (80%)
Tempo di
ricarica min
(100%)
Caricabatteria:
Tensione
V
nominale
Frequenza
Hz
nominale
C.C. nomina-
le Tensione V DC
in uscita
C.C. nomina-
le Corrente A
in uscita
IDENTIFICAZIONE
1. Interruttore a velocità variabile
2. Interruttore avanti/indietro
3. Mandrino auto-serrante
4a. Anello di regolazione della coppia
4b. Selettore martello avvitatore
5. Selettore a due velocità
6. Luce di lavoro LED
7. Clip per cintura
8. Pulsante di sgancio del pacco batteria
9. Pacco batteria
10. Caricabatteria

PRIMA DELL'USO

INSERIMENTO ED ESTRAZIONE DELLA BATTERIA
Far scorrere la batteria all'interno dell'impugnatura
fino a farla combaciare. Per estrarre la batteria, pre-
mere il pulsante di sgancio della batteria ed estrarre la
batteria dall'impugnatura.
VERIFICA DELLO STATO DELLA BATTERIA (11)
La batteria dispone di un indicatore di livello di carica.
Usare l'indicatore di stato di carica della batteria per
pianificare il lavoro e/o per evitare che si scarichi com-
pletamente.
Per verificare il livello di carica, premere il tasto indi-
ƒ
catore di livello di carica della batteria.
Il livello di carica è rappresentato da luci LED rosse,
ƒ
gialle e verdi.
Quando la batteria è del tutto carica si accendono
ƒ
tutte e tre le luci.
Indicatore LED di stato della
batteria
Luce LED verde accesa
Luce LED gialla accesa
Luce LED rossa accesa
Li-Ion
20
2,5 5,0
50 90
60 120
100-240
50/60
22
3,0
Capacità
>100%
>67%
>30%
RICARICARE LA BATTERIA
NOTA: Prima di usare il trapano a percussione a
batteria per la prima volta, ricaricare la batteria
Il caricabatteria è dotato di un indicatore lumino-
so LED di ricarica. Durante la ricarica, l'indicatore
emetterà una luce rossa. A ricarica terminata, la
luce diventerà verde.
Collegare il caricabatteria a una presa di corrente
ƒ
idonea. Si accenderà la luce verde di ricarica
Far scorrere la batteria nel caricabatteria, si accen-
ƒ
derà la luce rossa di ricarica
Il caricabatteria potrebbe riscaldarsi ed emettere un
ƒ
leggero ronzio durante la ricarica. Questo è normale
e non indica un guasto.
ISTRUZIONI PER L'USO
INSERIMENTO DI UTENSILI
Il mandrino può accogliere sia punte per trapano sia
punte per avvitatore.
Per aprire il mandrino (3), ruotarlo in senso antio-
ƒ
rario
Inserire l'utensile e serrare manualmente il man-
ƒ
drino
VARIAZIONE DELLA VELOCITÀ (5)
Per evitare il rischio di danno agli ingranaggi,
cambiare la velocità solo quando la macchina si
è arrestata del tutto.
Il selettore a due velocità controlla la velocità del
trapano. Il primo rapporto consente una foratura più
lenta con una coppia maggiore, mentre il secondo
rapporto è indicato quando si richiede una coppia
minore ma una velocità maggiore.
Far scorrere il selettore in avanti per selezionare il
primo rapporto.
Far scorrere il selettore indietro per selezionare il
secondo rapporto.
INTERRUTTORE AVANTI/INDIETRO (2)
/ Mostrato sulla leva avanti/indietro
Impostare l'interruttore sinistra/destra su
1.
o
Cambiare la direzione di rotazione solo quando
2.
la macchina non è in funzionamento!
VELOCITÀ VARIABILE (1)
Per iniziare a forare, premere il pulsante interrut-
tore a velocità variabile. Per arrestare la foratura,
rilasciare il pulsante interruttore.
Nota: Più a fondo è premuto il pulsante interrut-
tore, maggiore sarà la velocità di rotazione della
punta per trapano.
Attenzione: L'uso prolungato dell'apparecchio a una
velocità bassa aumenterà il rischio di surriscaldamento
del motore. Per evitarlo, far raffreddare regolarmente il
motore (smettere di usare l'apparecchio per 15 minuti).
REGOLAZIONE DELLA COPPIA (4a)
Ruotare l'anello di regolazione della coppia fino all'im-
CHD/60-BL 20V PRO
.
