Après le montage de l'appareil de commande et du boîtier haut-parleur, la pose du câble à haute tension et la fixation des
plaques de contact, nous recommandons de procéder à un autre test de fonctionnement. Lorsque le véhicule roule, l'ap-
pareil s'éteint automatiquement grâce au capteur intégré. Vous devez donc vous assurer que la voiture est immobilisée
pour réaliser un test de fonctionnement avec un multimètre. Régler sur « Courant continu – 300 V » et mesurer la tension
entre les deux plaques de contact (valeur de consigne : 250–300 V). Si la tension est inexistante après le montage malgré
un test de fonctionnement positif, le montage est incorrect.
Clignotement régulier (env. toutes les 5 secondes) = OK : diffusion d'ultrasons, haute tension établie.
Clignotement rapide = haute tension en cours. Attention : tension résiduelle !
DEL éteinte = l'appareil est désactivé
Test de
Avant le
fonctionne-
Montage
montage
ment
1. La tension de service de la batterie du véhicule (12 V aux pôles positif et négatif) est-elle disponible
aux bornes de l'appareil ?
2. Le moteur est-il arrêté ?
3. Est-ce que toutes les plaques de contact positives sont montées librement et ne sont pas en contact
avec d'autres pièces sous tension ou reliées à la masse (risque de court-circuit) ?
4. L'appareil est-il totalement immobile et soumis à aucun mouvement ou vibration ?
5. Les plaques de contact ont-elles été déplacées sur le câble, ce qui aurait endommagé l'âme du câble ?
6. Aucune tension mesurable sur la plaque de contact : Les plaques de contact sont-elles fermement
pressées contre le socle ?
Test de
Avant le
Montage fonctionne-
montage
ment

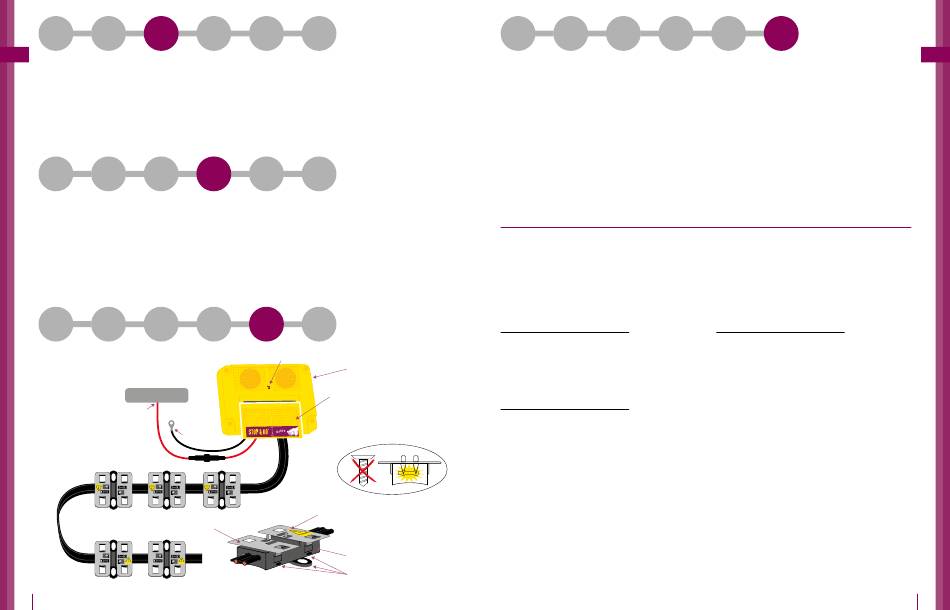

Boîte à fusibles
12 V (+)
*Commutateur marche/arrêt
12 V (–) masse
Pousser le commutateur de contact
(partie imprimée) à moitié vers l'extérieur.
STOP&GO STOP&GO
14
Résolution
Schéma
des problè- Garantie
de câblage
mes
Résolution
Schéma
des problè- Garantie
de câblage
mes
Résolution
Schéma
des problè- Garantie
de câblage
mes
Témoin lumineux de fonctionnement
Boîtier haut-parleur
Appareil de commande/
commutateur de contact*
Clipser plutôt que visser
0,5 A F
Plaque positive (avec autocollant)
Plaque négative
Socle
Œillets/tunnels de fixation
Test de Résolution
Avant le
Montage fonctionne- des problè-
montage
ment mes
IMPORTANT ! Conditions de garantie (à conserver) !
Garantie de 48 mois sur la capacité fonctionnelle de notre appareil à haute tension avec ultrasons 7 PLUS-MINUS SKT :
1. Pendant la période de garantie à compter de la date d'achat, nous traitons gratuitement les réclamations
justifiées par réparation ou livraison d'un produit de remplacement, à notre discrétion. Et ce, à condition que
notre produit ait été installé et entretenu convenablement suivant nos instructions.
2. Pour nous permettre de régler le problème, merci de nous envoyer, à vos frais dans un premier temps, l'appareil
de commande et sa facture de montage.
3. Les coûts de montage et de démontage ne seront pris en charge que s'il est prouvé que l'appareil est défectueux.
Une éventuelle responsabilité de notre part en vertu de l'art. 5 de nos Conditions générales de vente n'est pas
affectée si les conditions qui y sont stipulées sont remplies.
4. Le droit à la garantie expire en cas de dommages résultant d'une installation ou d'une utilisation incorrecte, de
négligence ou de l'utilisation de la force. Nous déclinons toute responsabilité pour les dommages consécutifs.
Sous réserve de modifications techniques et d'erreurs.
À remplir impérativement pour toute réclamation au titre de la garantie : les réclamations au titre de garantie ne
peuvent être traitées que si elles sont accompagnées du coupon rempli et de la facture de l'atelier !
Cachet de l'atelier
Date d'achat
Hotline d'assistance technique
+49 (0) 7631 9727-80
Développement et distribution
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
ALLEMAGNE
Tél. +49 (0) 7631 9727- 0
Fax +49 (0) 7631 9727-27
service@stop-go.de
www.stop-go.de/fr
