Prije
Provjera
Montaža
montaže
funkcija
Nakon ugradnje upravljačkog uređaja uključujući kućište zvučnika, polaganja visokonaponskog kabela i postavljanja kon-
taktnih ploča od nehrđajućeg čelika preporučuje se još jedna provjera funkcija. Uređaj se pri pogonu vozila samostalno
isključuje s pomoću integriranog senzora, što znači da vi morate osigurati mirovanje automobila i nakon toga izvršiti
provjeru funkcija s pomoću multimetra. Odaberite podešavanje „Istosmjerna struja – 300 V" i izmjerite napon između
obiju kontaktnih ploča od nehrđajućeg čelika (zadana vrijednost: 250–300 V). U slučaju da uređaj nakon ugradnje unatoč
uspješno izvršenoj provjeri funkcija ne uspostavlja napon, postoji pogreška u montaži.
Podjednako treperenje (približno svakih 5 sekundi) = u redu (OK): Emitira se ultrazvuk, postoji visoki napon.
Brzo treperenje = napon se uspostavlja/opada. Pozor, preostali napon!
LED lampica isključena = uređaj je isključen
Prije
Provjera
Montaža
montaže
funkcija
1.
Postoji li pogonski napon (12 V plus i minus) automobilskog akumulatora i na priključcima uređaja?
HR
2.
Je li motor isključen?
3.
Jesu li sve Plus kontaktne ploče od nehrđajućeg čelika slobodno montirane tj. nepovezane s drugim
dijelovima koji su pod naponom ili provode masu (opasnost od kratkog spoja)?
4.
Je li uređaj potpuno miran, nema pomicanja ili vibracija?
5.
Jesu li se kontaktne ploče od nehrđajućeg čelika pomakle na kabelu i time oštetile bakrenu jezgru?
6.
Mjerenje napona na kontaktnoj ploči od nehrđajućeg čelika nije bilo moguće: Jesu li kontaktne ploče od
nehrđajućeg čelika čvrsto pritisnute na postolje?
Prije
Provjera
Montaža
montaže
funkcija

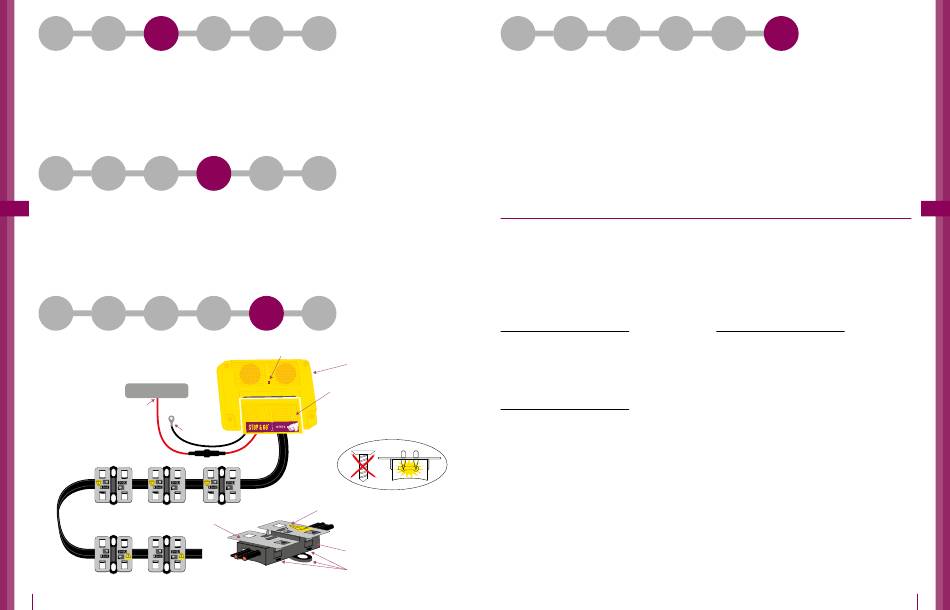

Kutija s osiguračima
12 V (+)
*Uklopka i isklopka
12 V (–) masa
Izgurajte kontaktni klizač (otisnuti dio)
do polovice.
STOP&GO
STOP&GO
54
Traženje
Spojna
Jamstvo
shema
pogreške
Traženje
Spojna
Jamstvo
pogreške
shema
Traženje
Spojna
Jamstvo
pogreške
shema
Kontrolna žaruljica za provjeru funkcije
Kućište zvučnika
Upravljački uređaj/
kontaktni klizač*
„Pritiskanje uz zvuk klik"
umjesto pričvršćivanja vijkom
0,5 A F
Plus ploča (s naljepnicom)
Minus ploča
Postolje
Pričvrsne ušice/tunel
Prije
Provjera
Traženje
Montaža
montaže
funkcija
pogreške
VAŽNO! Jamstveni uvjeti (obvezno sačuvajte)!
48 mjeseci jamstva na tehničku ispravnost našeg uređaja 7 PLUS-MINUS SKT Visokonaponski uređaj s ultrazvukom:
1.
Pravovremene reklamacije prispjele unutar jamstvenog roka od dana kupovine, rješavamo besplatno po vlastitom
nahođenju popravkom ili isporukom zamjenskog proizvoda. Preduvjet za to je pravilna ugradnja i održavanje
našeg proizvoda u skladu s uputama za ugradnju.
2.
Kako bismo mogli otkloniti problem, prvo nam o vlastitom trošku pošaljite upravljački uređaj i račun za ugradnju.
3.
Troškove ugradnje i demontaže preuzimamo samo kada postoje dokazi o neispravnosti uređaja. Moguća
odgovornost s naše strane prema § 5 naših Općih uvjeta poslovanja, prema preduvjetima koji su tamo navedeni,
ostaje nepromijenjena.
4.
Za štete koje su nastale nestručnom ugradnjom ili pogrešnim, nemarnim i nasilnim rukovanjem poništava se
pravo na jamstveni zahtjev. Ne preuzimamo nikakvu odgovornost za neizravne štete.
Pridržano pravo na tehničke izmjene i tiskarske pogreške.
U slučaju mogućih jamstvenih zahtjeva obavezno ispunite: Jamstvene zahtjeve moguće je obraditi samo s ispunjenim
kuponom i računom radionice!
Pečat radionice
Datum kupnje
Izravna telefonska linija tehničke službe
+49 (0) 7631 9727-80
Razvoj i distribucija
Norbert Schaub GmbH
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
GERMANY
Tel. +49 (0) 7631 9727- 0
Faks +49 (0) 7631 9727-27
service@stop-go.de
www.stop-go.de/en
Spojna
Jamstvo
shema
Serijski broj uređaja
HR
55
