9

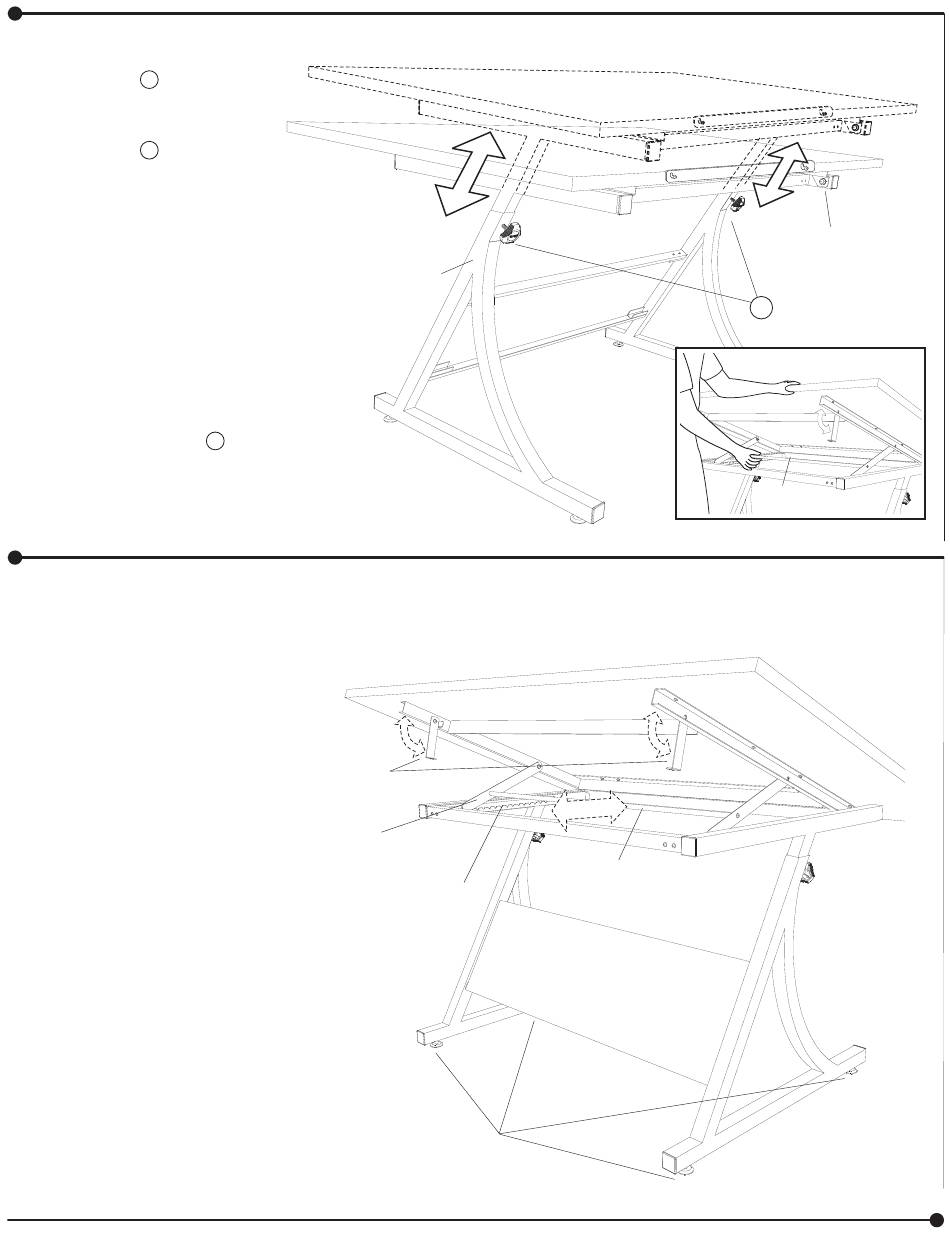

Baissez la planche à dessin à la position
plate en soulevant le Bar de
l'Ajustement E avec une main,
en adoucissant la planche descendant avec
l'autre main (voyez l'encart).
Desserrez les Boutons de
l'Ajustement N sur les deux structures.
( ATTENTION : JAMAIS COMPLÈTEMENT
DÉVISSEZ LES BOUTONS ! )
Être debout au DEVANT de la table (côté
du pivot de la charnière), placez vos mains
dans le centre de la planche à dessin (ap-
proximativement 30 pouces séparément).
Pressez vers le bas et au loin plusieurs fois
s'assurer alignement adéquat des tubes
qui télescopent dans les cadres. Quand le
mouvement est satisfaisant, fi xez la planche
à dessin dans la plus basse position en ser-
rant les boutons.
Terminez de serrer les huit vis sur le pan-
neau arrière, et les huit vis qui attachent les
Tubes Horizontaux D au cadre.
Placez la table dans l'emplacement où il sera
utilisé. Ajustez les niveleurs au-dessus ou
jusqu'à dédommagez pour plancher irrégulier.
AJUSTEZ L'INCLINAISON
Les butées automatiques sont construites
dans les canaux du support pour un angle
minimum d'inclinaison de 7 degrés pour la
planche à dessin. Si une inclinaison
de 7 degrés est désirée, simplement
soulevez la planche à dessin
approximativement 5 " (12,7 cm). Les
arrêts balanceront vers le bas dans
position automatiquement et se
reposer sur la structure.
Si une position plate est désirée, chaque arrêt
peut être pivoté loin du cadre vers l'arrière de
la table. Soyez sûr de tenir la planche à dessin
donc vous ne blesserez pas vos doigts. (voyez
l'encart dans instruction 9)
Élevez le bar d'ajustement pour augmenter
l'angle sur la planche à dessin. Alors, utilisez le
bar pour glisser les épingles qui sont localisées
sur les fi ns des bras du canal dans les fentes
encochées sur le cadre.
AJUSTEZ LA HAUTEUR
Pour élever la surface entière de travail, dé-
faites les boutons de l'ajustement, soulevez
la planche à dessin par le bord de devant à la
hauteur désirée, alors le ré serre les boutons
(voyez l'instruction 9 encart).
100395737: 4 of 4; Rev A; Rev Date 05-JUL-2016
LA FIN DU
CADRE
LES MODES D'EMPLOI
LES BUTÉES
AUTOMATIQUES
LA
TRAVERSE
LE CANAL
ENCOCHÉ
LES
NIVELEURS
N
LE BAR DE
Safco Products Company, New Hope, MN 55428
LE PIVOT
DE LA
L'ENCART
LE BAR
DE L'AJUSTEMENT
