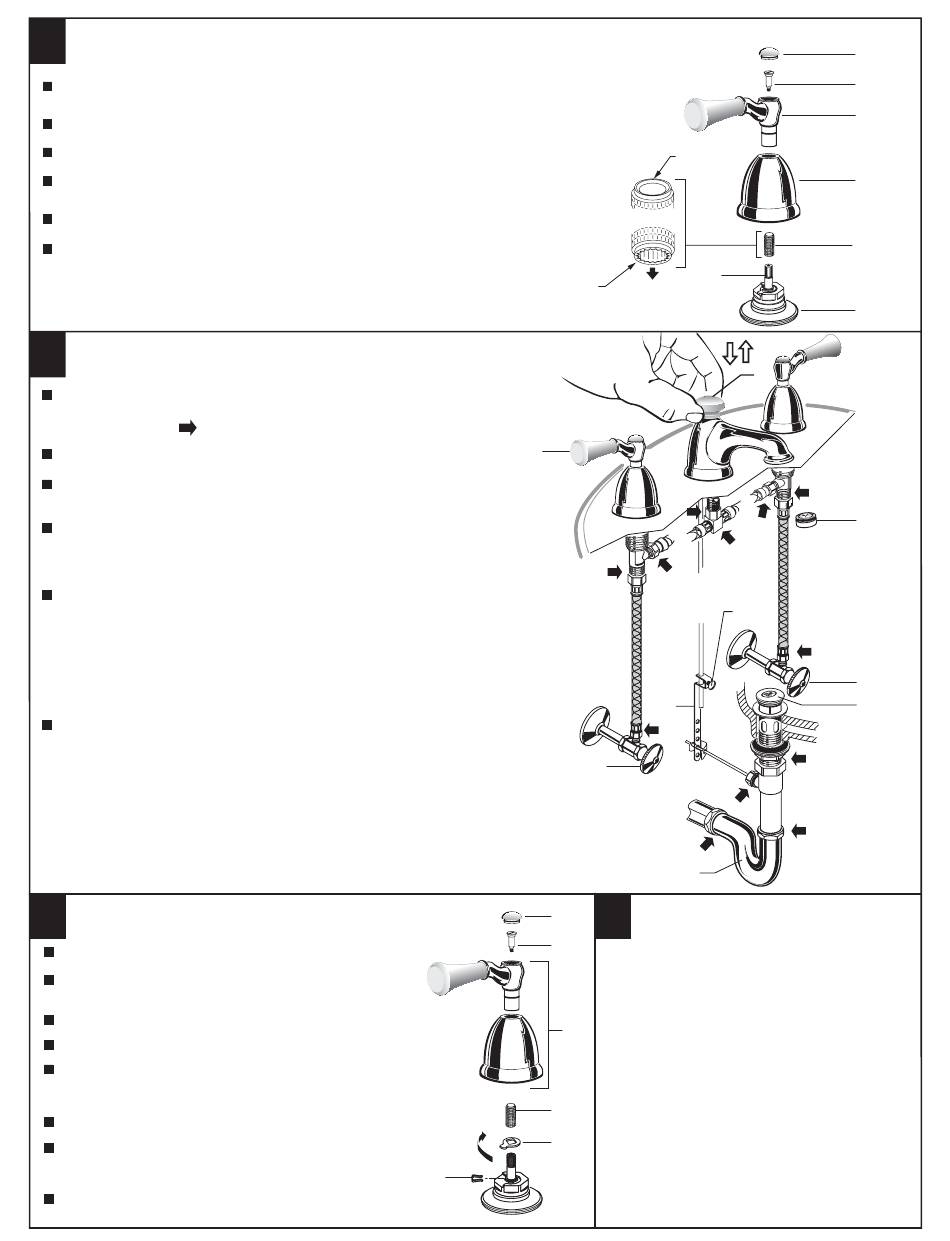

INSTALLATION DES POIGNÉES
Enfoncer l'ADAPTATEUR (1) sur la TIGE DE LA VANNE (2), pour que le trou de l'ADAPTATEUR (1)
sans que la cannelure soit tournée vers le haut. Se reporter à la Figure A.
Visser la POIGNÉE (3) sur l'ADAPTATEUR DE COMPTOIR (7)
Pousser la POIGNÉE (4) sur l'ADAPTATEUR (1).
Positionner la POIGNÉE (4) en insérant la dent mâle sur l'ADAPTATEUR (1)
dans la dent femelle sur la POIGNÉE (4).
Fixer la POIGNÉE (4) à l'aide de la VIS DE POIGNÉE (5).
Pousser le REPÈRE DE TEMPÉRATURE (6) dans
le trou au niveau de la POINGÉE (4).
5
TESTER LE RACCORDEMENT
Lorsque les POIGNÉES (1) sont en position fermée, ouvrir
l'ALIMENTATION D'EAU (2) et vérifier l'étanchéité des
raccordements.
Enlever l'AÉRATEUR (3).
Actionner les deux POIGNÉES (1) pour faire circuler
l'eau complètement.
Reposer l'AÉRATEUR (3).
VÉRIFIER LES RACCORDEMENTS DU DRAIN
Actionner le BOUTON DE RENVOI (4) et remplir le
lavabo d'eau. Vérifier que la BUTÉE DE RENVOI (5)
se fixe bien et retient l'eau dans l'ÉVIER. Si le BUTÉE
DE VIDAGE (5) ne bouche pas correctement, ajuster
la hauteur de la BUTÉE (5) en repositionnant la
RALLONGE (6) et en serrant la VIS À SERRAGE À
MAIN (7).
Libérer le BOUTON DE RENVOI (5) et vérifier l'étanchéité
de tous les raccordements d'évacuation et le siphon en P .
Serrer si nécessaire.
8
ENTRETIEN
Pour modifier le sens de rotation de la poignée,
Fermer le robinet (OFF).
Tourner le bouton INDEX (1) dans le sens
« antihoraire » et retirer.
Retirer la VIS DE LA POIGNÉE (2).
Tirer la POIGNÉE (3). Tirer l'ADAPTATEUR (4).
Retirer l'AGRAFE RESSORT (5). Soulever la RONDELLE
DE BUTÉE (6), tourner à 90° et reposer. Reposer
l'AGRAFE RESSORT (5).
Reposer l'ADAPTATEUR (4).
Installer la POIGNÉE (3) en insérant la dent mâle
sur l'ADAPTATEUR (4) dans la dent femelle
sur la POIGNÉE (1).
Installer la VIS DE LA POIGNÉE (2) et serrer.
Visser le BOUTON INDEX (1) dans le sens horaire.
Figure A
EXTRÉMITÉ
CANNELÉE EN BAS
1
2
CALIENTE
9
1
2
À FAIRE : SIMPLEMENT RINCER LE
ROBINET AVEC DE L'EAU PROPRE.
SÉCHER AVEC UN CHIFFON DOUX
EN COTON.
3
À NE PAS FAIRE : NE PAS NETTOYER
AVEC DES SAVONS, DE L'ACIDE, DES
4
PRODUITS À POLIR, DES DÉTERGENTS
90°
ABRASIFS OU UN CHIFFON À GROS
6
GRAINS.
5
DESSUS
2
4
7
6
TOMA DE
DESAGÜE
TRAMPA "P"
INSTRUCTIONS D'ENTRETIEN :
M 9 6 8 6 1 4 R E V. 1 . 2
6
5
4
3
1
7
3
FRÍA
2
5
