Mode d'emploi KEY Laser 3+ 1343 KEY Laser III 1243 upgraded
3 Descriptif de l'appareil | 3.2 Écran tactile
Indication
Branchement pour contacteur de porte externe :
max. 5 V / 10 mA (charge du contacteur de porte)
max. 24 V / 1 A (contact d'interrupteur pour lampe témoin externe)
Ne pas raccorder de courant étranger au contacteur de porte !

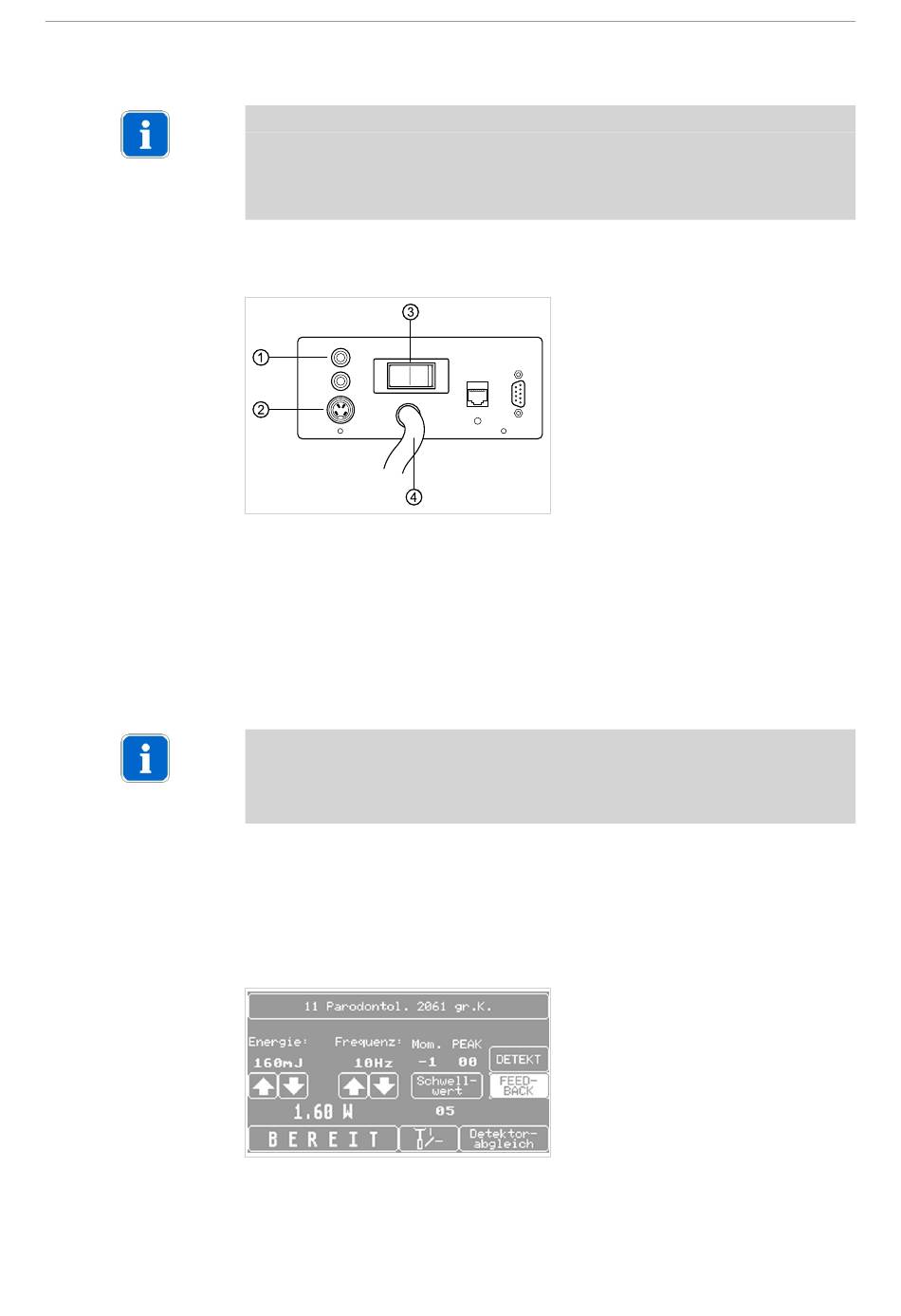

Version B (100 V~ / 110 V~ / 120 V~ / 127 V~ / 50 Hz / 60 Hz)
① Coupe-circuit d'entrée réseau (25 A)
(20 A au Japon)
② Branchement pour contacteur de
porte externe (interrupteur)
max. 5 V / 10 mA (charge du contact
de porte)
max. 24 / 1 A (contact d'interrupteur
pour lampe témoin externe)
Indication
Branchement pour contacteur de porte externe :
max. 5 V / 10 mA (charge du contact de porte)
max. 24 V / 1 A (contact d'interrupteur pour lampe témoin externe)
3.2 Écran tactile
La partie commande centrale forme un écran tactile, à savoir un écran dont la sur‐
face est utilisée activement par effleurement du doigt pour la commande de fonc‐
tions.
③ Interrupteur principal avec coupe-cir‐
cuit automatique intégré
④ câble réseau raccordé à poste fixe
25/80
