CD46, DC, Teach-in

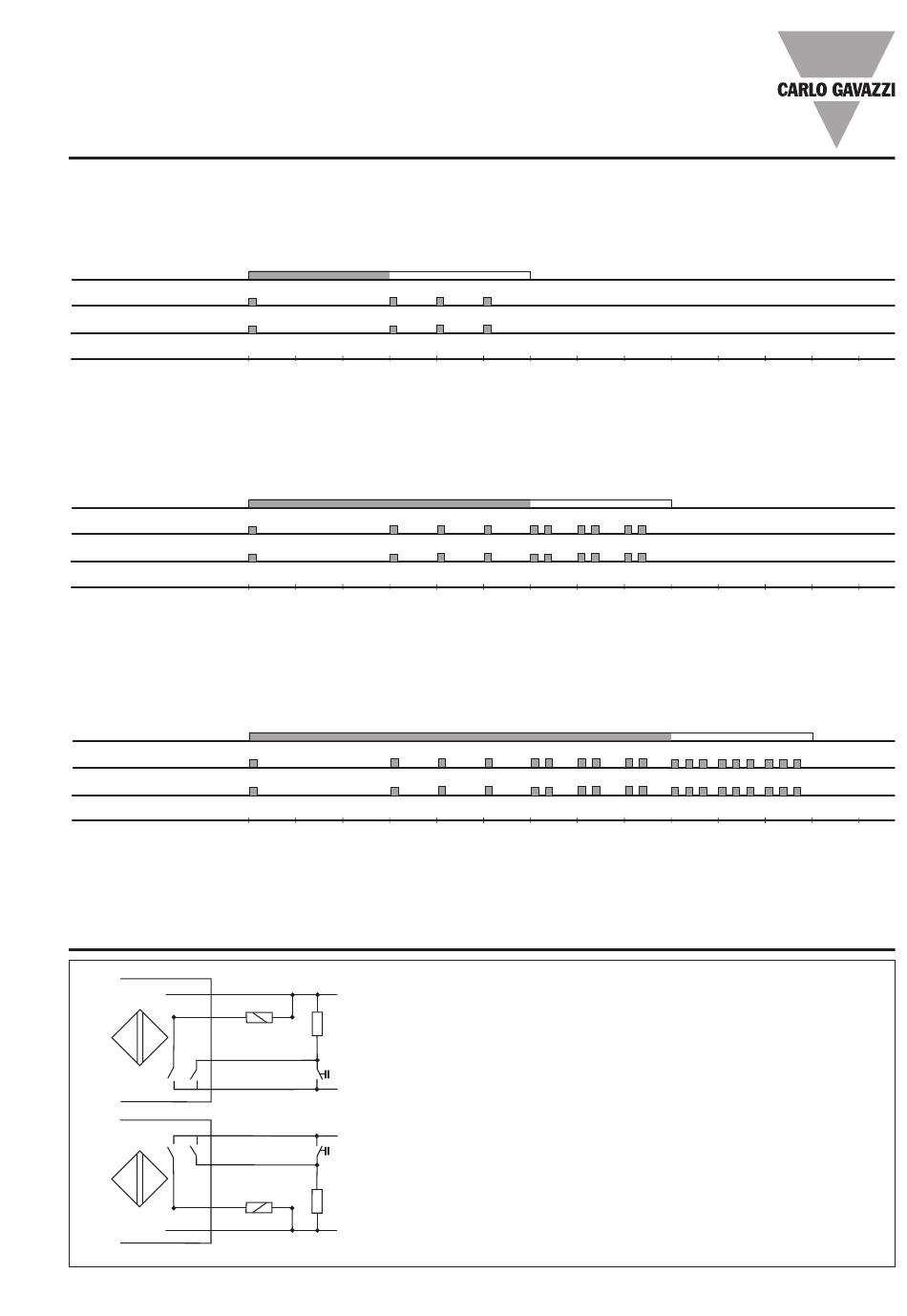

Guide d'auto-apprentissage
Réglage – Arrière plan
Absence cible
Appuyer sur le bouton-poussoir plus de 3 sec. jusqu'à ce que les LED clignotent une fois par seconde. L'arrière plan est cali-
bré lorsqu'on relâche le bouton-poussoir dans les 3 secondes qui suivent
Bouton-poussoir
LED - Verte
LED - Jaune
Temps (sec)
Réglage – Objet
Présence cible
Appuyer sur le bouton-poussoir plus de 6 sec. jusqu'à ce que les LED clignotent trois fois par seconde. L'objet est calibré
lorsqu'on relâche le bouton-poussoir dans les 3 secondes qui suivent
Bouton-poussoir
LED - Verte
LED - Jaune
Temps (sec)
Réglage - NO - NF
Appuyer sur le bouton-poussoir plus de 9 sec. jusqu'à ce que les LED clignotent trois fois par seconde. L'état NO/NF bascule
lorsqu'on relâche le bouton-poussoir dans les 3 secondes qui suivent
Bouton-poussoir
LED - Verte
LED - Jaune
Temps (sec)
Lorsqu'on relâche le bouton-poussoir au bout de 12 secondes, le capteur revient à sa configuration d'usine.
Schéma de câblage
NPN
BK
I
LOAD
WH
PNP
WH
BK
I
LOAD
