10. ELEKTRISCHE INSTALLATIE
•
Sluit de airconditioner aan op een aparte groep. Zorg ervoor dat deze groep met de juiste zekering
is afgezekerd. Zie onderstaande tabel.
•
De geleverde voedingsspanning moet binnen een bereik van 95%~105% van de nominale spanning,
welke vermeld wordt op het rating label, liggen.
•
Het voedingscircuit moet worden voorzien van een aardlekschakelaar.
•
Zorg ervoor dat de airconditioning goed geaard is.
•
Sluit de kabels aan volgens het bijgevoegde elektrisch aansluitschema. Zie hoofdstuk 11.
•
Alle bedrading dient te voldoen aan landelijke en plaatselijke elektriciteitsnormen en –voorschriften
en moet door gekwalificeerde vakmensen worden aangesloten.
Model
≤ 3,5 kW
> 3,5 kW
G
LET OP!
De voedingsspanning moet overeenkomen met de nominale spanning van de airconditioning.
11. AANSLUITEN VAN DE STROOMKABELS
11.1 Aansluiten van de stroomkabels voor de SC34xx modellen.
a.
Een 4,5 meter lange kabel voor de elektrische aansluiting tussen binnen- en buitenunit is meegele-
verd met het apparaat en bevindt zich in de verpakking van de koudemiddelleiding (binnendeel).
b.
De elektrische kabel wordt geleverd met een elektrische snelkoppeling.
c.
De buitenunit is ook uitgerust met een elektrische snelkoppeling.
d.
Verwijder het afdekplaatje van het klemmenbord van de buitenunit door de schroef los te draaien.
e.
Klik de connector van het binnendeel in de connector van het buitendeel en zet de kabel vast op het
aansluitblok met de daarvoor gemonteerde kabelklem.
f.
De aardekabel dient direct aan de metalen plaat te worden bevestigd waarop de klemmenstrook
gemonteerd is. De plaats wordt aangegeven met het symbool

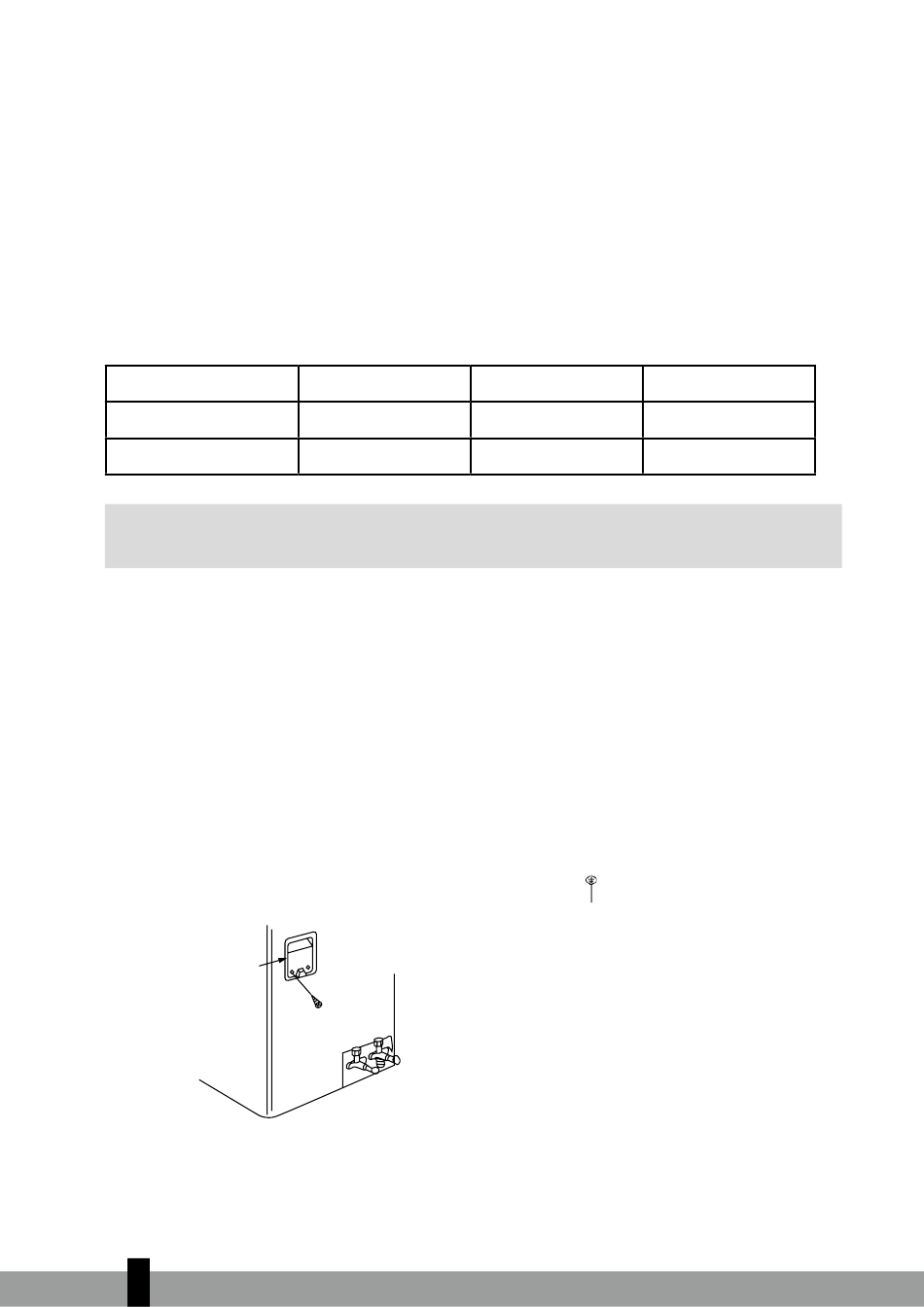

Afdekplaatje
C over
Afbeelding 17
g.
Sluit de voedingskabel pas aan nadat de gehele installatie van de airconditioner voltooid is.
1
118
Nominale ingangsstroom
Voeding
(schakelaar/zekering)
230V~50Hz
230V~50Hz
Diameter netsnoer
16A
16A traag
2,5 mm
2
2,5 mm
2
