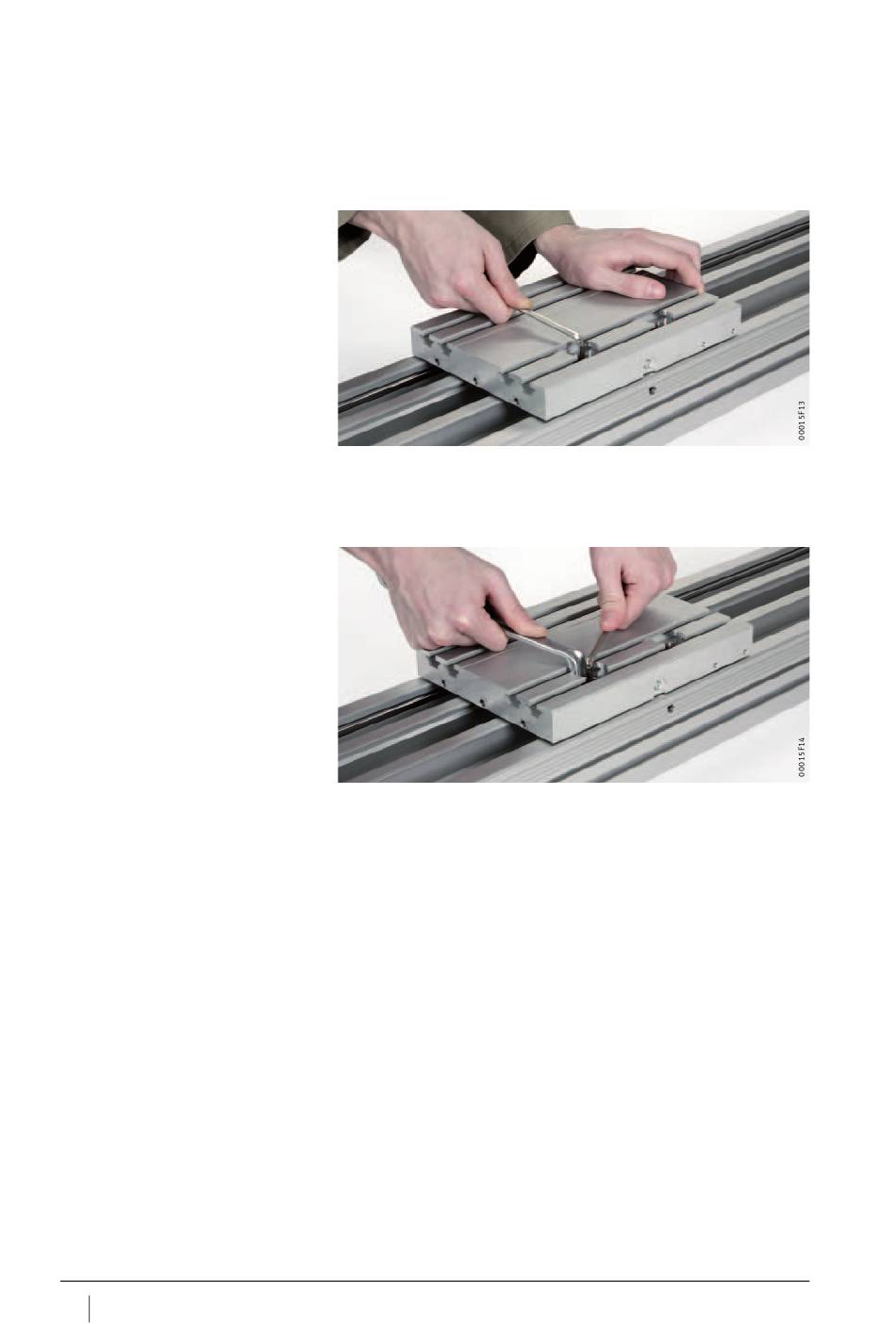

Réglage sans jeu des galets profilés
Tourner les axes excentriques
Serrage des écrous
des axes excentriques
30 MON 76
Remontage des composants
❑ Tourner les axes excentriques jusqu'à ce que le chariot mobile
soit positionné sans jeu sur les arbres de guidage.
Déplacer en même temps le chariot mobile manuellement.
Figure 20
❑ Serrer les écrous des axes excentriques. Veiller à ce
que les axes excentriques ne tournent pas en rotation :
– MLFI140-3ZR :
– MLFI200-3ZR :
Figure 21
❑ Déplacer le chariot mobile manuellement et vérifier qu'il peut
être déplacé sans jeu sur toute la longueur du profilé porteur.
Remarque ! Si le chariot mobile ne peut être déplacé sans jeu sur toute
la longueur du profilé porteur, contacter le service Applications
linéaires.
32 Nm
50 Nm
