3. Montage
3.1 Préparation du chantier
Le ballon doit être installé dans un local maintenu hors gel
avec des tuyauteries de liaison jusqu'au point de puisage
les plus courtes possibles. Assurez vous que la structure
porteuse sur laquelle sera placée le ballon est sèche et suf-
fisamment stable.
Matériaux complémentaires à prévoir:
Prévoyez pour une installation complète et la mise en ser-
vice du ballon solaire ECO les éléments suivants:
●
Raccords à visser pour tuyauterie 1" M ou ¾" M (Don-
nées disponible Tab. 1)
●
Mitigeur (disponible en accessoire)
●
Groupe de sécurité pour eau froide (disponible en ac-
cessoire).
Outillage requis:
Outillage pour installation et fixation des tuyauteries de
liaison, clés plates, coupe tube, clés...
3.2 Positionnement du ballon
Veuillez noter les points suivant lors de l'installation du bal-
lon:
●
Enlevez en premier lieu le film protecteur de transport
(4) et (5) du ballon (1).
●
Veuillez mettre de coté dans un endroit protégé le cou-
vercle (2), le thermomètre (8), le bouchon 1"½ M (6), le
couvercle de la trappe de visite (7) et les languettes de
fixation de sonde (9).
●
Dévissez le ballon de la palette (3) et positionnez le sur
son lieu d'implantation. Le couvercle et le socle dispo-
sent de cavités qui permettent de saisir le ballon.
●
Poids jusqu'à 120 kg! Attention: l'émaillage intérieur du
ballon peut être endommagé suite à des chocs ou des
coups!
●
Orientez les raccords du ballon vers le mur.
Tab. 3 Contenu de livraison (cf. Fig. 7)
Palette en bois (3), 700 x 700 mm
Ballon en acier ECO avec isolation rigide en mousse
PU (1), vissé en 3 points sur palette
Habillage ballon en PVC avec fermeture éclair
(enroulée autour du ballon)
thermomètre (8), ajouté
Cache (7) pour trappe de visite, en place
Couvercle, noir (2)
Bouchon (6), 1"½ M, Acier zingué,
pour fermeture raccord thermoplongeur, fixé sur
palette
Languettes de fixation de sonde (9)
Emballage pour transport, filmé (5) et molletonné en
partie supérieure (4).
8
8
7

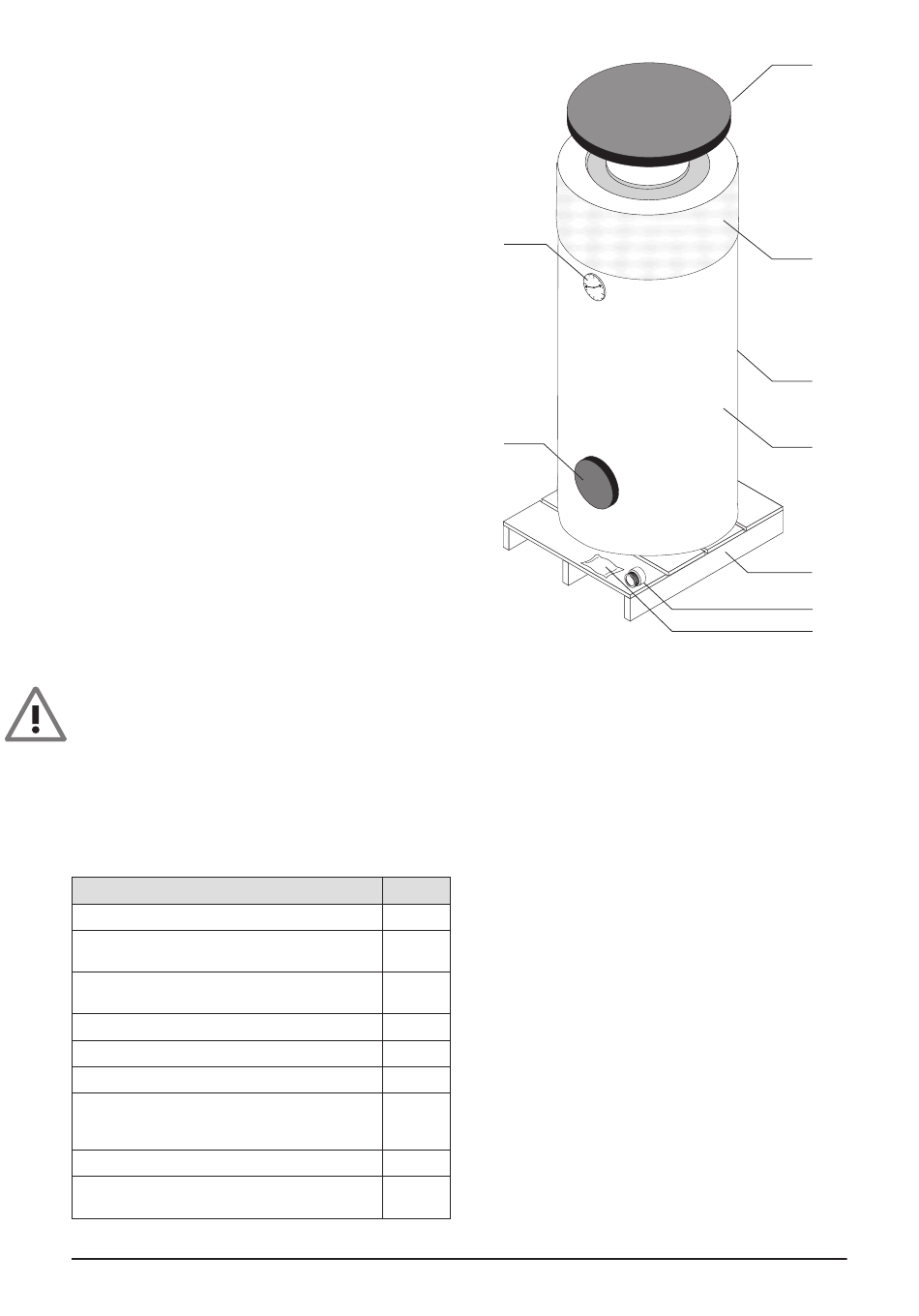

Fig. 7 Déballage
3.3 Installation du groupe de sécurité
Eau froide / Eau chaude sanitaire
Raccordez l'arrivée d'eau froide et le départ ECS selon les
directives locales en vigueur. Nous recommandons de rac-
corder l'installation selon la Fig. 8.
Nombre
●
Prévoyez un groupe de sécurité (2), avec un clapet anti-
1
retour et un réducteur de pression selon la norme DIN
1988 dans l'arrivée d'EF au ballon (1).
1
●
La liaison eau chaude doit être tirée en siphon (10) afin
de supprimer les effets de convection dans les raccords
(longueur de dérivation min. 20 cm). Si la pression d'eau
1
est suffisante, vous pouvez en lieu et place prévoir l'im-
1
plantation de clapets anti-retour.
●
Vérifier que le groupe de sécurité et le ballon ne sont
1
pas séparés par une vanne d'arrêt actionnable. La sou-
1
pape de sécurité doit être réglée pour une pression d'é-
vacuation équivalente à la pression service max. du bal-
lon. Pour des pressions de service supérieures à 10 bar,
1
installer un réducteur de pression après le compteur
d'eau froide. Lorsque le ballon se réchauffe, des gouttes
2
d'eau perlent et s'échappent du groupe, conduisez les
1 de
vers une évacuation d'eaux usées ou bien utilisez un
chaque
vase d'expansion à membrane spécifique pour ECS.
2
4
5
1
3
6
9
F-ECO_TI-MA-0801-11204500
