3.6 Positionnement des sondes de température
●
Placez selon la Fig. 11, la sonde ballon T2 (1) dans le
doigt de gant (2) inférieur et la sonde pour l'appoint
chauffage (3) dans le doigt de gant (4) supérieur. Utilisez
éventuellement de la patte de conduction thermique.
●
Tirez le câble de la sonde inférieure (1) du ballon jusqu'à
la régulation solaire et celui de la sonde supérieure (3)
jusqu'à la régulation de la chaudière et raccordez-les.
Respecter les recommandations des constructeurs.
●
Vous avez la possibilité de consulter la température en
partie supérieure du ballon avec le thermomètre (5).
F-ECO_TI-MA-0801-11204500
1
2
4
3
2
1

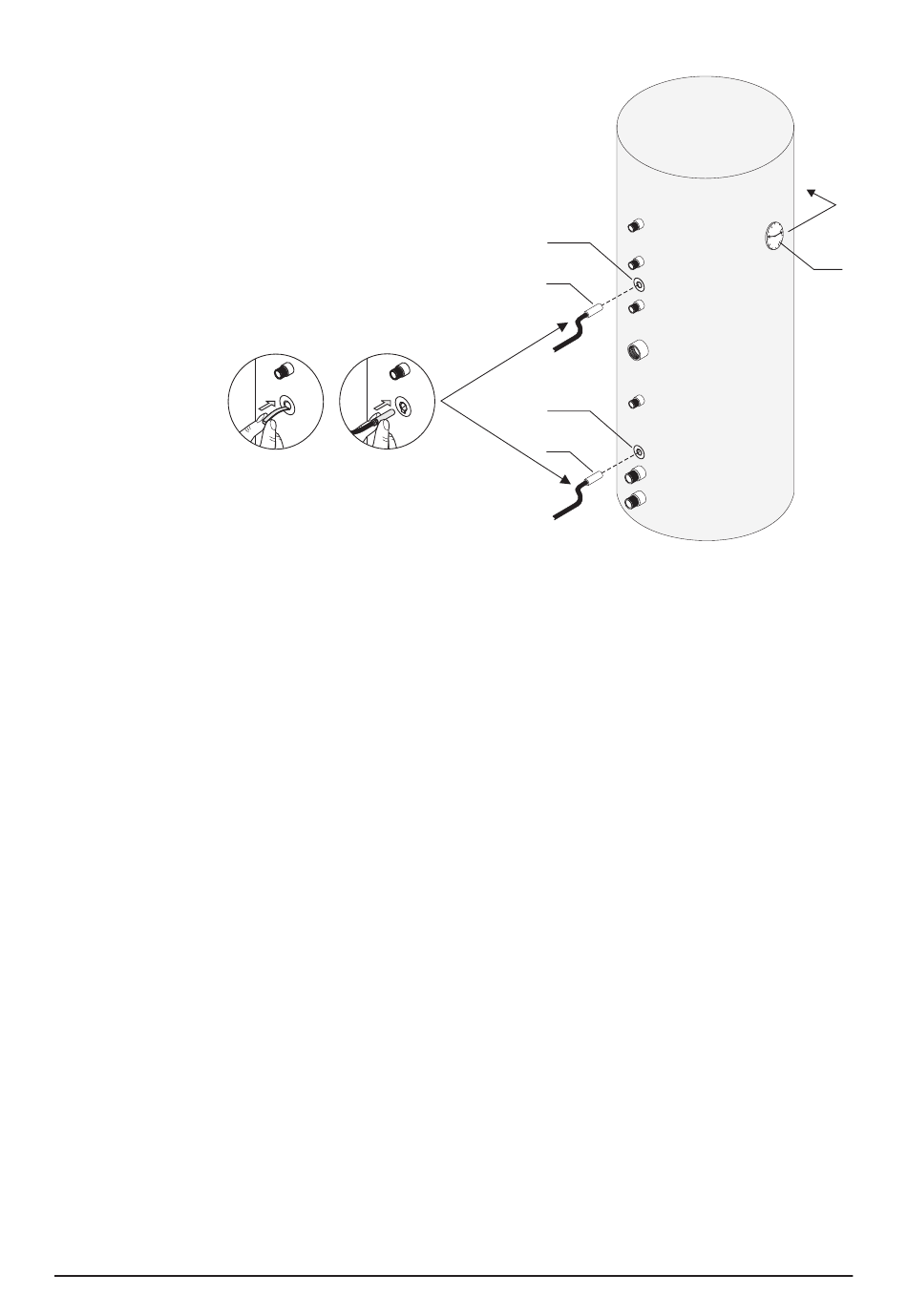

Fig. 11 Raccords des sondes sur le ballon ECO. (1) sonde de tempé-
rature partie basse du ballon, (2) doigt de gant, (3) sonde de tempé-
rature appoint, (4) doigt de gant, (5) thermomètre dans partie ap-
point.
5
2
