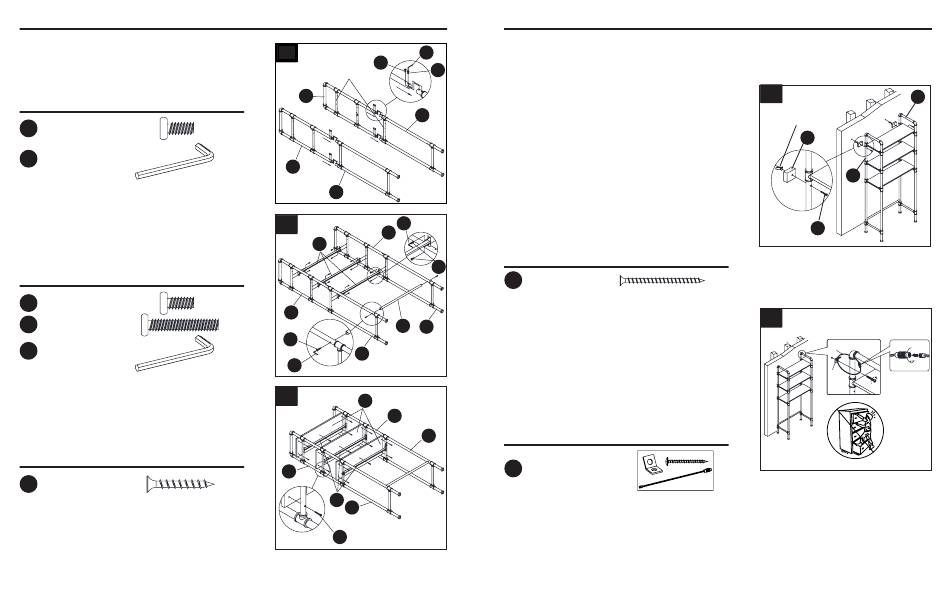

INSTRUCTIONS POUR L'ASSEMBLAGE
1. Fixez le cadre latéral supérieur gauche (A) et le
cadre latéral supérieur droit (C) au cadre latéral
inférieur gauche (B) et au cadre latéral inférieur
droit (D), à l'aide de boulons de 13 mm (AA). Serrer
avec une clé hexagonale (EE).
Quincaillerie utilisée
AA
Boulon 1/4" x 13 mm
EE
Clé hexagonale
2. Fixez les poutres de liaison (E) entre les cadres
latéraux (A, B, C et D) à l'aide de boulons de
13 mm (AA) et fixez la civière inférieure (G) en
place avec des boulons de 38 mm (BB). Serrer
avec une clé hexagonale (EE).
Quincaillerie utilisée
AA
Boulon 1/4" x 13 mm
BB
Boulon 1/4" x 38 mm
EE
Clé hexagonale
3. Fixer les tablettes (F) aux cadres latéraux (A, B, C et
D) et relier les poutres de liaison (E). Fixer en place
avec des vis M4 x 30 mm (CC).
Quincaillerie utilisée
CC
Vis M4 x 30 mm
1
AA
Les douilles filetées sont
orientées dans le même sens
A
x 8
x 1
C
D
2
A
E
x 12
C
x 2
BB
x 1
D
EE
3
F
A
C
x 15
E
D
CC
13
MODE D'EMPLOI
Pour plus de stabilité, il est recommandé de fixer l'appareil au mur. Pour des instructions sur la façon
EE
de fixer l'unité directement à la surface de montage, reportez-vous à l'étape 1. Pour des instructions
sur la façon de fixer le dispositif de retenue anti-basculement (FF), se reporter à l'étape 2.
AA
1. Positionnez l'appareil contre le mur à l'endroit désiré.
En utilisant les cadres latéraux supérieurs (A et C)
comme gabarit, marquez deux emplacements de trous
B
de montage sur le mur. Percez deux trous pilotes dans
le mur à l'endroit marqué précédemment. Assurez-
vous que les trous percés peuvent s'adapter correcte-
ment aux ancrages muraux (vendus séparément). En-
foncez les ancres dans les trous et tapez doucement
avec un marteau jusqu'à ce qu'elles affleurent dans les
trous. Si le trou de montage coïncide avec un montant
en bois, il n'est pas nécessaire d'utiliser une cheville
murale. Alignez les cadres latéraux supérieurs (A et C)
et les traverses arrière (H) sur les ancrages et insérez
EE
les vis M5 x 65 mm (DD). Serrer fermement avec un
tournevis cruciforme.
Quincaillerie utilisée
AA
DD
Vis M5 x 65 mm
2. Localisez et marquez les montants de bois où
l'appareil doit être installé. Percez un trou pilote de
G
B
1/8" sur le montant de bois derrière un cadre latéral
supérieur, à environ 3" sous la hauteur du dessus de
l'appareil. Fixez solidement le support (a) avec la vis
(c) dans le trou pilote sur le mur. Placez l'échafaudage
en place et faites passer l'extrémité mâle du câble
d'acier (b) à travers le support (a) et autour du montant
arrière du cadre latéral supérieur. Connecter solidement
les deux extrémités ensemble en tournant le connecteur
femelle dans le sens des aiguilles d'une montre.
B
Quincaillerie utilisée
Quincaillerie de retenue
FF
de basculement
1
Ancrage pour
maçonnerie /cloison
Mur
sèche non inclus
H
A
DD
x 2
2
Montant
de bois
b
Mur
a
c
x 1
14
C
b
