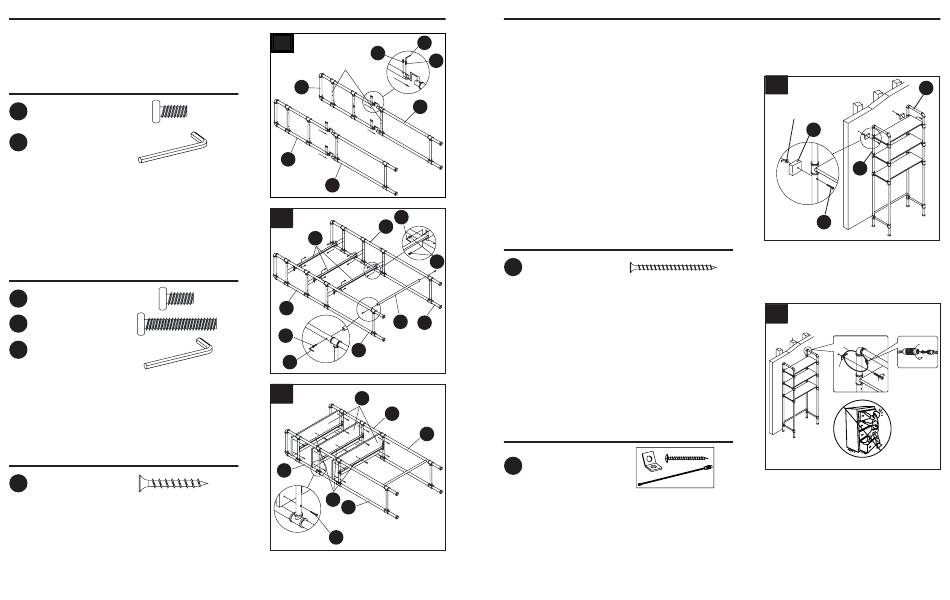

INSTRUCCIONES DE ENSAMBLAJE
1. Adjuntar el marco izquierdo superior (A) y el marco
derecho superior (C) al marco izquierdo inferior (B) y
el marco derecho inferior (D), usando los pernos de
13 mm (AA). Apretar con la llave hexagonal (EE).
Ferretería usada
AA
Perno de 1/4" x 13 mm
EE
Llave hexagonal
2. Adjuntar los rieles de conexión (E) en los marcos
laterales (A, B, C y D) usando los pernos de 13
mm (AA) y adjuntar el soporte inferior (G) en su
lugar con los pernos de 38 mm (BB). Apretar con
la llave hexagonal (EE).
Ferretería usada
AA
Perno de 1/4" x 13 mm
BB
Perno de 1/4" x 38 mm
EE
Llave hexagonal
3. Adjuntar las repisas (F) a los marcos laterales (A, B,
C y D) y a los rieles de conexión (E). Asegurar en su
lugar con los pernos de M4 x 30 mm (CC).
Ferretería usada
CC
Perno de M4 x 30 mm
1
AA
Los espacios roscados
apuntan en la misma dirección
A
x 8
x 1
C
D
2
A
E
x 12
C
x 2
BB
x 1
D
EE
3
F
A
C
x 15
E
D
CC
21
INSTRUCTIVO DE OPERACIÓN
Para estabilidad, se recomienda que adjunte la unidad a la pared. Para instrucciones de como adjuntar
EE
la unidad directamente a la superficie de montaje, consultar el paso 1. Para instrucciones de como
adjuntar el juego de restricción de movimiento (FF), consultar el paso 2.
AA
1. Poner la unidad en contra de la pared donde sea
deseado. Usando los marcos superiores (A y C) como
templete, marcar 2 lugares de agujeros montaje
B
en la pared. Perforar 2 agujeros pilotos en la pared
donde estaba marcado. Asegurar de que las anclas
para pared (vendidas por separado) puedan encajar
en los agujeros perforados pueda. Presionar las
anclas en los agujeros y golpear ligeramente con un
mazo hasta nivelarlos en los agujeros. Si el agujero
de montaje coincide con una viga de madera, no
hay necesidad para la ancla para pared. Alinear los
marcos superiores (A y C) y los soportes posteriores
EE
(H) sobre las anclas e insertar los pernos de M5 x 65
mm (DD). Apretar con el desarmador estrella.
Ferretería usada
AA
DD
Perno de M5 x 65 mm
2. Localizar y marcar las vigas de madera donde la
unidad será instalada. Perforar un agujero piloto de
G
B
1/8" en la viga de madera atrás de un marco superior
lateral aproximadamente 3" debajo de la altura de
la tapa de la unidad. Adjuntar el soporte (a) con el
perno (c) en el agujero piloto en la pared. Posicionar
la torre en su lugar y poner el extremo macho del
cable de acero (b) a través del soporte (a) y alrededor
del poste posterior del marco superior. Conectar
ambos extremos volteando el conector hembra a las
manecillas del reloj.
B
Ferretería usada
Juego de restricción
FF
de movimiento
1
Ancla para
piedra/tabla roca
Pared
no incluido
H
A
DD
x 2
2
Viga de
madera
b
Pared
a
c
x 1
22
C
b
