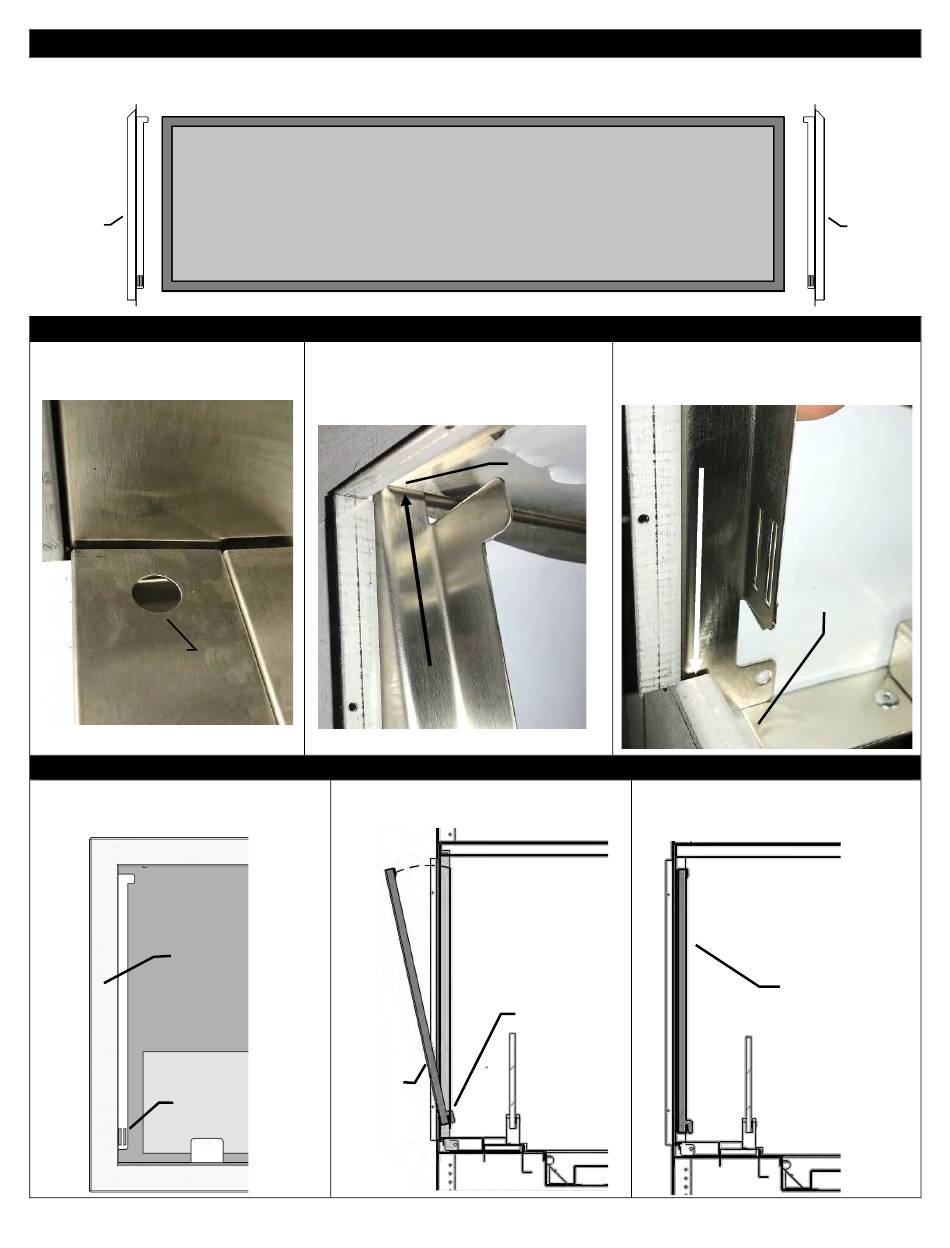

Installation de l'écran de sécurité – Foyers OFP4336 / 5548 / 7972
Ensembles : OFP43SC, OFP55SC, OFP79SC Contenu : 1 écran de sécurité, 2 brides de fixation en acier inoxydable
BRIDE DE
GAUCHE
ÉTAPE UN : INSTALLATION DES BRIDES DE FIXATION (Des pièces peuvent déjà être installées sur le foyer)
1. Retirez le couvercle d'accès du
foyer.
Couvercle
d'accès
ÉTAPE DEUX : INSTALLATION DE L'ÉCRAN
1. Insérez les crochets du bas du cadre
de l'écran dans les fentes des brides
de fixation.
VUE AVANT GAUCHE
Encadrement
en option
Accrocher l'écran
de sécurité dans
les fentes
intérieures
2. Insérez les brides de fixation dans les
coins supérieurs entre les panneaux
avant et latéraux de la chambre de
combustion, tel qu'illustré.
2. inclinez l'écran de sécurité et insérez
les crochets inférieurs.
Écran de
sécurité
3. Poussez les brides vers le bas pour
les mettre en place. Replacez le
couvercle d'accès.
Coin
supérieur
gauche du
foyer
3. Soulevez les crochets du haut du
cadre de l'écran par-dessus le haut
des brides.
VUE DE CÔTÉ
Crochets du
bas placés
dans les
fentes
BRIDE DE
DROITE
Bas de la
chambre de
combustion
côté gauche
VUE DE CÔTÉ
Crochets du haut
accrochés sur le
dessus des
brides de fixation
19
