Installation des accessoires
9.13
Mode de refroidissement par condensation avec ven-
tilo-convecteurs
AVIS
Dégâts matériels dus à l'humidité !
Si l'isolation contre la condensation n'est pas parfaite, les matériaux
environnants peuvent également être touchés par l'humidité.
▶ Equiper tous les tubes et raccordements jusqu'au ventilo-convecteur
d'une isolation contre la condensation.
▶ Pour l'isolation, utiliser un matériau conçu pour les systèmes de
refroidissement avec formation de condensats.
▶ Raccorder l'écoulement des condensats à l'évacuation.
▶ N'utiliser aucune sonde d'humidité pour le mode refroidissement en
dessous du point de rosée.
▶ N'utiliser aucun régulateur ambiant avec sonde d'humidité intégrée
pour le mode refroidissement en dessous du point de rosée.
Si des ventilo-convecteurs avec évacuation des condensats et tuyaux
isolés sont utilisés exclusivement, la température de départ peut être
réglée jusqu'à 7 °C.
La température de départ inférieure recommandée est de 10 °C en cas
de mode refroidissement stable, pour lequel la protection antigel est
activée à 5 °C.
9.14
Installation avec piscine
AVIS
Risque de dysfonctionnements !
Si la vanne de mélange de la piscine est montée au mauvais endroit dans
l'installation, cela peut occasionner des défauts. La vanne de mélange de
la piscine ne doit pas être montée sur le départ où elle risque de bloquer
la vanne de sécurité.
▶ Monter la vanne de mélange de piscine dans le retour vers l'unité inté-
rieure (comme illustré sur la figure d'exemple d'installation de pis-
cine).
▶ Monter le raccord en T dans le départ de l'unité intérieure avant le by-
pass.
▶ Ne pas monter la vanne de mélange de piscine comme circuit de
chauffage dans l'installation.
L'installation d'un module de piscine (accessoire) est une condition
requise pour l'utilisation du chauffage de piscine.
▶ Installer la piscine ( notice de la piscine).
▶ Installer la vanne de mélange de piscine.
▶ Isoler tous les tuyaux et raccordements.
▶ Installer le module de piscine ( notice du module de piscine).
▶ Régler le temps de fonctionnement de la vanne d'inversion de piscine
lors de la mise en service ( notice du module de commande).
22
▶ Effectuer les réglages nécessaires pour le mode piscine ( notice du
module de commande).
1
1
2
M
VC1

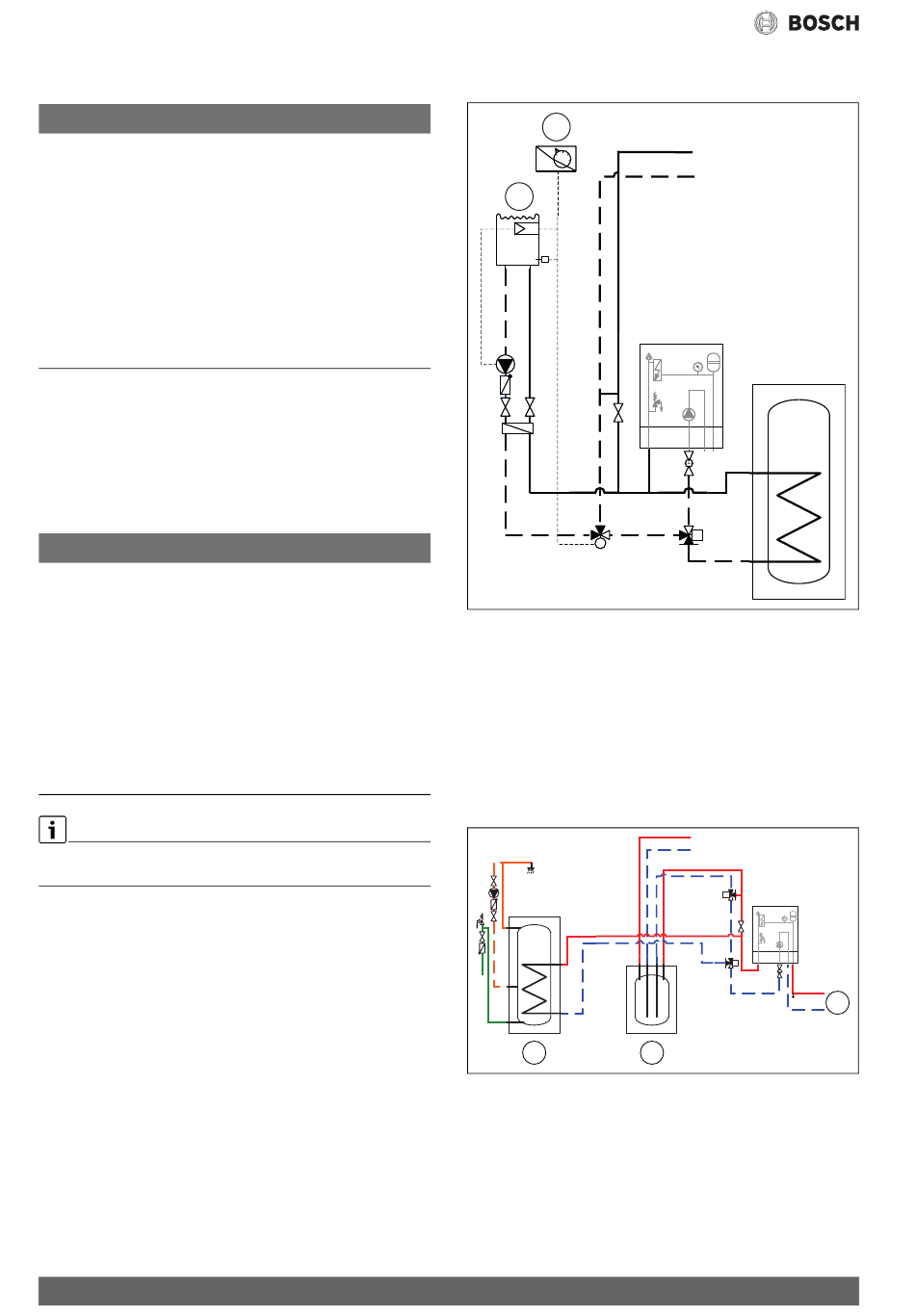

Fig. 23 Exemple d'installation de piscine
[1]
Module de piscine
[2]
Piscine
[VC1] Vanne de mélange de piscine
[HS] Système de chauffage
9.15
Tampon, vanne bypass VC0
En cas d'utilisation d'un ballon tampon et d'un ballon d'eau chaude sani-
taire, une vanne sélective (VC0), qui peux créer si nécessaire un court-
circuit hydraulique entre l'unité intérieure et l'unité extérieure, doit être
intégrée.
1
Fig. 24 Tampon, vanne bypass VC0
[1]
Ballon d'eau chaude sanitaire
[2]
Ballon tampon
[3]
Pompe à chaleur
[VC0] Vanne 3 voies
[HS] Système de chauffage
Si aucune vanne à 3 voies (VC0) n'est intégrée dans les systèmes
hydrauliques avec ballon tampon, cela peut provoquer des dysfonction-
nements et une réduction de l'efficacité.
Compress 6000 AW AWE – 6721817848 (2022/01)
HS
M
HS
B
A
VC0
M
AB
B
VW1
M
A
AB
2
0010036555-001
3
