Limites de tension d'entrée CA générateur (Gamme des FX uniquement)
L'onduleur ne se branche pas à une source CA sans que certaines conditions soient remplies. Lorsqu'Input Type
Gen
est défini sur
à l'écran AC Input Current Limit (Consulter la page 81), ce menu règle les limites de tension
acceptables pour un générateur. (La fréquence ne peut être modifiée.) Ces limites varient selon le modèle
d'onduleur. Consulter le Manuel de l'opérateur de l'onduleur pour connaître les limites spécifiques d'acceptation.
Lorsque les conditions d'acceptation sont remplies, l'onduleur accepte le courant du générateur après la période
d'attente fixée (cf. ci-dessous).

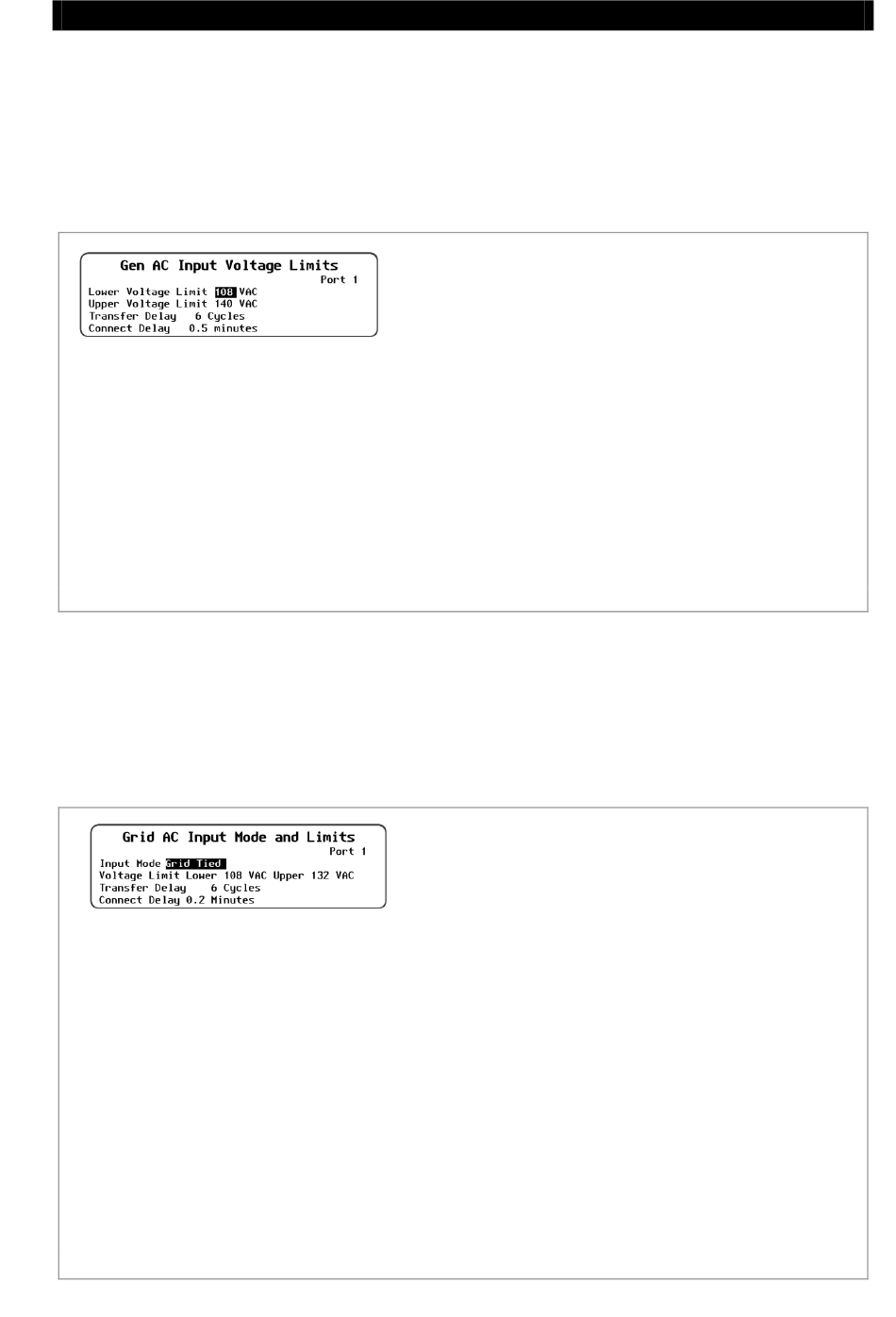

Figure 93
Mode et limites d'entrée CA secteur (Gamme des Radian uniquement)
L'onduleur ne se branche pas à une source CA sans que certaines conditions soient remplies. Ce menu règle les
limites de l'entrée du Radian dont les bornes sont marquées « GRID ». (Cette étiquette est apposée pour plus de
commodité. L'entrée peut accepter d'autres sources.) Pour en savoir plus ainsi que pour connaître les limites
spécifiques d'acceptation, consulter le Manuel de l'opérateur de l'onduleur/chargeur de la gamme des Radian.
Lorsque les conditions d'acceptation sont remplies, l'onduleur accepte le courant de la source après la période
d'attente fixée (se reporter ci-dessous).
Modes d'entrée :
Generator
Ø
Support
Ø
Grid Tied
Ø
UPS
Ø
Backup
Ø
Mini Grid
Ø
Figure 94
900-0117-03-00 Rév. B
Points de consigne :
Lower Voltage Limit
Ø
acceptable. Si la source offre une tension supérieure, l'onduleur
l'accepte. Si elle baisse sous cette limite, l'onduleur se débranche.
S'il est actif, l'onduleur reprend la conversion.
Upper Voltage Limit
Ø
acceptable. Si la source offre une tension inférieure, l'onduleur
l'accepte. Si elle dépasse cette limite, l'onduleur se débranche.
S'il est actif, l'onduleur reprend la conversion.
Transfer Delay
Ø
fréquence de l'entrée peuvent excéder les limites avant que l'onduleur
se débranche. Ce débranchement peut être précédé d'un avertissement
(Consulter la page 40).
Connect Delay
Ø
l'onduleur commence à accepter le courant du générateur. Cette
période vise à accorder au générateur le temps de stabiliser sa
production. Elle ne correspond pas à la période de réchauffage
de la fonction AGS (Consulter la page 112).
Limites de tension d'entrée CA générateur (Gamme des FX)
Points de consigne :
Ø
Ø
Ø
Ø
Ø
Mode et limites d'entrée CA secteur (Gamme des Radian)
Réglages de l'onduleur
– Règle la limite inférieure de tension CA
– Règle la limite supérieure de tension CA
– Règle la durée pendant laquelle la tension CA ou la
– Fixe la durée de la période s'écoulant avant que
Input Mode
– Attribue à l'entrée l'un des six modes d'entrée CA.
Chaque mode d'entrée présente des avantages spécifiques à une
application. Consulter le Manuel de l'opérateur de l'onduleur/chargeur de
la gamme des Radian pour en savoir plus sur chaque mode.
Voltage Limit Lower
– Règle la limite inférieure de tension CA
acceptable. Si la source offre une tension supérieure, l'onduleur
l'accepte. Si elle baisse sous cette limite, l'onduleur se débranche.
S'il est actif, l'onduleur reprend la conversion.
(Voltage Limit) Upper
– Règle la limite supérieure de tension CA
acceptable. Si la source offre une tension inférieure, l'onduleur l'accepte.
Si elle dépasse cette limite, l'onduleur se débranche. S'il est actif,
l'onduleur reprend la conversion.
Transfer Delay
– Règle la durée pendant laquelle la tension CA ou la
fréquence de l'entrée peuvent excéder les limites avant que l'onduleur
se débranche. Ce débranchement peut être précédé d'un avertissement
(Consulter la page 40), et peut être suivi d'un message
Disconnect.
(Consulter la page 60.)
Connect Delay
– Fixe la durée de la période s'écoulant avant que
l'onduleur commence à accepter le courant de la source. Cette période
vise à accorder au générateur le temps de stabiliser sa production.
Elle ne correspond pas à la période de réchauffage de la fonction AGS.
(Consulter la page 112.)
Last AC
