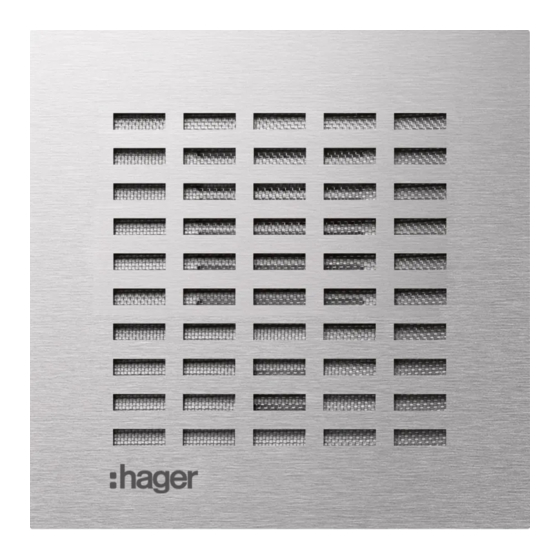

hager RTN300X Manuel
Module porte ip
Manuels Connexes pour hager RTN300X
Sommaire des Matières pour hager RTN300X
- Page 22 RTN300X · RTN301X Introduction / Raccordement et alimentation Sommaire Introduction Réglages usine Connexion réseau et alimentation Réinitialisation des réglages usine Raccordement de la touche d'appel, Concepts d'installation et configuration de l'éclairage, du relais Configuration rapide avec RTD110X 26 - 27 Indicateurs d'état à...
-
Page 23: Raccordement De La Touche D'appel 2
RTN300X · RTN301X Raccordement et alimentation Raccordement de la touche d'appel, de l'éclairage du porte-nom et du relais REL1.1 REL1.2 LEDB REL2.1 REL2.2 +24V ELAN WORK WORK OUTPUT INPUT Contact de mise à la terre Touche Appel central Masse de référence +UB Masse pour touche d'appel central Non affecté... -
Page 24: Réglages Usine
RTN300X · RTN301X Raccordement et alimentation / réglages usine Port d'extension pour module Displaycall et clavier à accès direct IP. Le module Displaycall et clavier à accès direct IP peut être raccordé au port d'ex- tension du module porte IP. - Page 25 RTN300X · RTN301X Interface de configuration / concept d'installation Concept d'installation et configuration Configuration rapide avec serveur SIP d'interphone Configuration expert pour installations IP RTD110X individuelles Plage de configuration pour l'installation avec le serveur IP d'in- Zone de configuration pour l'intégration dans les réseaux (d'en- terphone RTD110X.
- Page 26 RTN300X · RTN301X Configuration rapide Configuration rapide avec serveur SIP d'interphone IP RTD110X SOUS- RÉSEAU RÉSEAU PRINCIPAL RTD110X Le scénario montre une installation avec le serveur IP d'interphone RTD110X. Tous les composants d'interphone sont configurés dans un sous-réseau séparé et transmis au réseau principal (réseau domestique/d'entreprise) via le RTD110X.
- Page 27 RTN300X · RTN301X Configuration rapide Configuration rapide avec serveur SIP d'interphone IP RTD110X Après avoir appelé l'interface Web, sélectionnez la section « Quickstart » et connectez- vous à l'aide du mot de passe par défaut Mot de passe : 1234 au module porte IP.
-
Page 28: Configuration Expert
RTN300X · RTN301X Configuration expert Configuration expert pour installations individuelles RÉSEAU PRINCIPAL Le scénario montre l'intégration dans un réseau existant (p. ex. dans un environnement d'entreprise) avec connexion à une installation téléphonique IP existante. Tous les composants d'interphone doivent être configurés en fonction des conditions présentes. - Page 29 RTN300X · RTN301X Configuration expert Configuration expert pour installations individuelles Après avoir appelé l'interface Web, sélectionnez la section « Configuration Expert » et connectez-vous au module ca- méra IP avec les données sui- vantes réglées par défaut : 1234 Mot de passe : au module porte IP.
- Page 30 RTN300X · RTN301X Configuration expert Configuration expert pour installations individuelles Réseau Configurez le module porte IP en fonction du réseau disponible. Adresse IP Une adresse IP non affectée, si possible en dehors de la zone DHCP. Masque de réseau Un masque de réseau à adapter à...
- Page 31 RTN300X · RTN301X Configuration expert Configuration expert pour installations individuelles Configuration pour la connexion à une installation téléphonique IP ou à un serveur SIP. Un compte correspondant doit être déjà disponible ou être créé. Serveur SIP : Adresse IP ou URL de l'installa- tion téléphonique IP ou du ser-...
- Page 42 www.hager.com...
- Page 43 www.hager.com...
- Page 44 Technical additions, and printing errors do not constitute grounds for any claims to damages. Sous réserve de modifications techniques, d‘erreurs et de fautes d‘impression. Technische wijzigingen, vergissingen en drukfouten voorbehouden. ELCOM Kommunikation GmbH · Gottfried-Leibniz-Straße 1 · 74172 Neckarsulm · Germany · www.hager.com...
