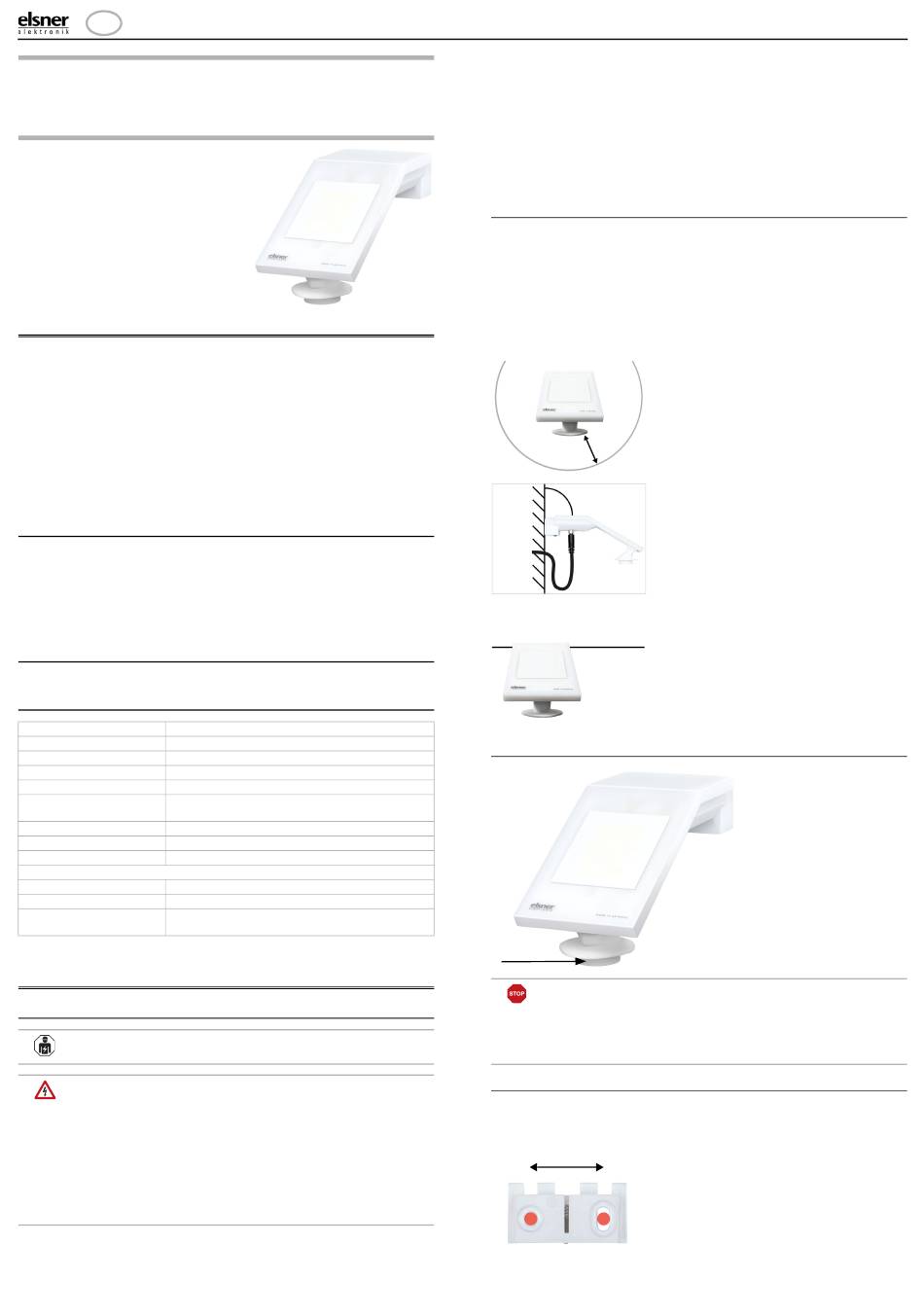

elsner elektronik P04i-W Données Techniques

FR
P04i-W
Capteur de vent
Données techniques et
indications d'installation
Numéro d'article 30137
1. Description
Le Capteur de vent P04i-W capte la vitesse du vent. Le capteur est raccordé à la
commande WS1 ou à (KNX) WS1000 Color/Style/Connect via le collecteur de don-
nées P04i.
Fonctions :
• Mesure du vent : La mesure de la vitesse du vent se fait par voie
électronique et donc de façon silencieuse et fiable, même en cas de grêle, de
neige et de températures négatives. Les turbulences de l'air et les vents
ascendants dans la zone du capteur sont également captés
• Convient à : WS1 Color, WS1 Style, WS1000 Color, WS1000 Style,
KNX WS1000 Color, KNX WS1000 Style (respectivement à partir de la
version 1.8 du logiciel) et WS1000 Connect. Raccordement via le collecteur de
données P04i
1.1. Contenu de la livraison
• Capteur de vent
• Câble de raccordement env. 10 m, avec connecteur et borniers de
raccordement
• Boîtier de dérivation apparent (IP 55, ne résiste pas aux intempéries)
• Collier à crémaillère Ø 40-60 mm
• Vis en acier inoxydable 4 × 50 mm à tête ronde et chevilles 6 x 30 pour
montage mural. Utilisez le matériel de fixation adapté au support !
1.2. Accessoires
• Collecteur de données P03/P04i, No 30132
1.3. Caractéristiques techniques
Boîtier Matière plastique
Couleur Blanc / translucide
Montage Apparent
Type de protection IP 44
Dimensions env. 62 × 75 × 155 (L × H × P, mm)
Poids capteur avec support, env. 90 g;
poids total, accessoires incl., env. 280 g
Température ambiante Service -30°C ... +50°C, Stockage -30°C ... +70°C
Tension 24 V DC
Intensité électrique max. 20 mA
Capteur de vent :
Plage de mesure 0 m/s ... 35 m/s
Résolution 0,1 m/s
Précision ±15% de la valeur mesurée pour un écoulement de
45°... 315° (l'écoulement frontal correspond à 180°)
Le produit est certifié conforme aux normes des directives UE.
2. Installation et mise en service
2.1. Informations sur l'installation
L'installation, le contrôle, la mise en service et le dépannage de
l'appareil sont strictement réservés aux électriciens qualifiés.
ATTENTION !
Tension électrique !
L'appareil contient des composants sous tension sans protection.
• Respecter les dispositions nationales.
• Mettre toutes les lignes montées hors tension puis prendre
les mesures de sécurité qui s'imposent afin d'éviter une mise en
marche accidentelle.
• Si l'appareil est endommagé, il est interdit de le mettre en service.
• Mettre l'appareil ou l'installation hors service puis le sécuriser afin
d'éviter toute utilisation accidentelle lorsqu'il n'est
plus possible de garantir un fonctionnement sans danger.
L'appareil a exclusivement été conçu pour une utilisation conforme aux prescripti-
ons décrites dans le présent manuel. En cas de modification non conforme ou de
non-respect du manuel d'utilisation, tout droit à la garantie ou garantie légale cesse.
Capteur de vent P04i-W • Version : 25.06.2020 • Sous réserve d'erreurs et de modifications techniques. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Service Technique: +49 (0) 7033 / 30945-250
Capteur de vent P04i-W
Après avoir déballé l'appareil, immédiatement l'examiner afin de déterminer tout
dommage mécanique. En cas d'avaries de transport, veuillez en informer immédia-
tement le fournisseur.
L'appareil ne peut être utilisé que comme une installation fixe, c'est-à-dire unique-
ment s'il est monté dans une installation, après l'achèvement de tous les travaux
d'installation et de mise en service, et uniquement dans un environnement prévu à
cet effet.
La société Elsner Elektronik décline toute responsabilité pour d'éventuelles modifi-
cations des normes et standards appliqués après la date de parution du présent ma-
nuel.
2.1.1. Emplacement du montage
Sélectionnez une position de montage sur le bâtiment, où le vent peut être détecté
sans entrave par le capteur. Assurez-vous qu'un store sorti ne projette pas d'ombre
sur l'appareil et que celui-ci ne soit pas abrité du vent.
Autour de l'appareil, il convient de laisser un espace libre d'au moins 60 cm. Cela
permet une mesure du vent correcte sans turbulences. Cela permet d'éviter les
coups de bec des oiseaux. Le capteur de vent ne doit en aucun cas entrer en contact
avec l'eau.
La position de montage doit être choisie de sorte que personne ne touche le capteur
de vent.
Mur
ou
Pylône
2.1.2. Position des capteurs
1
ATTENTION !
Capteur de vent sensible.
•
•
2.1.3. Montage du support
Monter dans un premier temps le support destiné au montage mural ou sur poteau.
Desserrer les vis du support à l'aide d'un tournevis cruciforme.
Montage mural
Espacement des trous : 30 mm
Fig. 1
Au-dessous, latéralement et sur le de-
vant de l'appareil, il convient de lais-
ser un espace libre d'au moins 60 cm
entre les autres éléments (corps de bâ-
timent, éléments de constructions,
etc.).
60 cm
Fig. 2
L'appareil doit être installé sur un mur
90°
vertical (ou un pylône).
Placez la conduite d'alimentation dans
une boucle avant de l'introduire dans
le mur ou dans la boîte de jonction.
Cela permettra à la pluie de s'égoutter
et de ne pas s'égoutter dans le mur ou
la boîte.
Fig. 3
L'appareil doit être monté horizontale-
Horizontal
ment (de niveau) dans le sens trans-
versal.
1 Élément de mesure du vent
Retirez tous les adhésif de protection destinés au transport après le
montage.
Ne pas toucher le capteur de l'élément de mesure du vent
(en bas, fraisée).
Fig. 5 Vue de devant
Fixer le support au mur à l'aide de
deux vis. Utiliser le matériel de fixati-
on (chevilles, vis) adapté au support.
Veiller à ce que les flèches pointent
vers le haut.
1
Fig. 4
