Commutateurs DIP sur la face avant du module
DIP Réglage par Affectation
défaut
1-128 ON Adresse bus (→ "Mise en service/Communication")
OFF Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,
uniquement via la configuration locale
Service OFF Si le commutateur est sur "ON" , es réglages de l' u tilisateur pour l' a dressage
Ethernet sont mémorisés et les réglages de connexion programmés en usine sont
activés : Adresse IP=192.168.1.212, Masque de sous-réseau=255.255.255.0,
Passerelle=0.0.0.0, DHCP=Off.
Si le commutateur est sur "OFF" , less réglages utilisateur mémorisés sont à
nouveau activés.
6.4 Réglages hardware
6.4.1 Terminaison de bus (module 485 uniquement)
Il existe 2 possibilités pour la terminaison du bus :
1. Terminaison interne (via le commutateur DIP sur la platine du module)

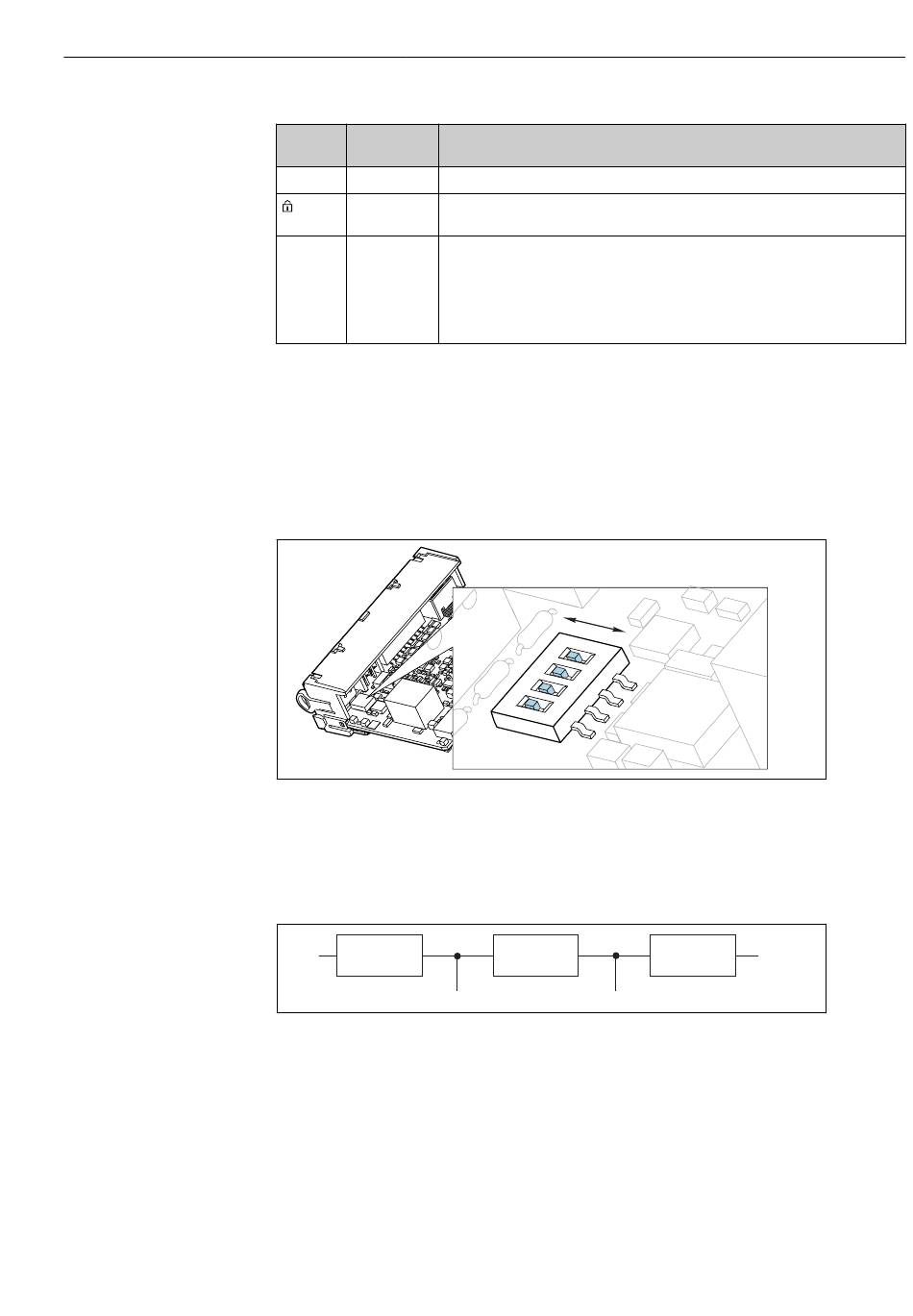

 52 Commutateur DIP pour la terminaison interne
‣
A l' a ide d' u n outil approprié comme une pincette, mettez les quatre commutateurs DIP
en position "ON".
 La terminaison interne est utilisée.
VP 390
W
B/B'
 53 Structure de la terminaison interne
2. Terminaison externe
Laissez les commutateurs DIP se trouvant sur la carte module en position "OFF" (réglage
par défaut).
‣
Raccordez la terminaison externe aux bornes 81 et 82 sur la face avant du module 485
pour l' a limentation 5 V.
 La terminaison externe est utilisée.
"OFF"
"ON"
220 390
W
A/A'
Raccordement électrique
DGND
W
