Informations de sécurité et de conformité
Avant de procéder à l'installation, reportez-vous aux documents suivants pour consulter les informations de
sécurité relatives au Sun Fire X4170, X4270, and X4275 Servers :
Important Safety Information for Sun Hardware Systems (Importantes informations de sécurité sur les composants
■
matériels des systèmes Sun) : document papier fourni avec le serveur.
Sun Fire X4170, X4270, and X4275 Servers Safety and Compliance Guide (Guide de sécurité et de conformité) :
■
disponible en ligne sur le site Web de la documentation de Sun.
▼ Installation des composants optionnels
Avant d'installer le serveur dans le rack, installez d'abord les composants optionnels que vous avez commandés
avec le serveur, tels que les modules DIMM, les cartes PCIe, etc. Consultez le Guide d'installation des serveurs Sun
Fire X4170, X4270 et X4275 pour savoir comment installer les composants optionnels.
▼ Montage du système dans un rack
Pour obtenir des instructions sur le montage en rack, lisez les documents fournis avec le kit de rails, l'étiquette
de maintenance apposée sur le serveur et le Guide d'installation des serveurs Sun Fire X4170, X4270 et X4275.
▼ Raccordement des câbles et application d'une alimentation passive
du serveur
1. Reliez le port SER MGT du serveur (
Cette connexion assure la communication initiale avec le processeur de service. Le périphérique doit être
configuré de manière à communiquer à 9 600 bauds, 8 bits, sans parité et avec 1 bit d'arrêt. Une
configuration de type inverseur est requise, signifiant que les signaux de transmission et de réception sont
inversés (croisés) pour les communications d'équipements terminaux de traitement de données (ETTD à
ETTD). Vous pouvez utiliser l'adaptateur croisé RJ-45 fourni, avec un câble RJ-45 standard pour réaliser la
configuration inverseur. (La
et des ports du panneau arrière sont les mêmes que sur les serveurs Sun Fire X4270 et X4275.)

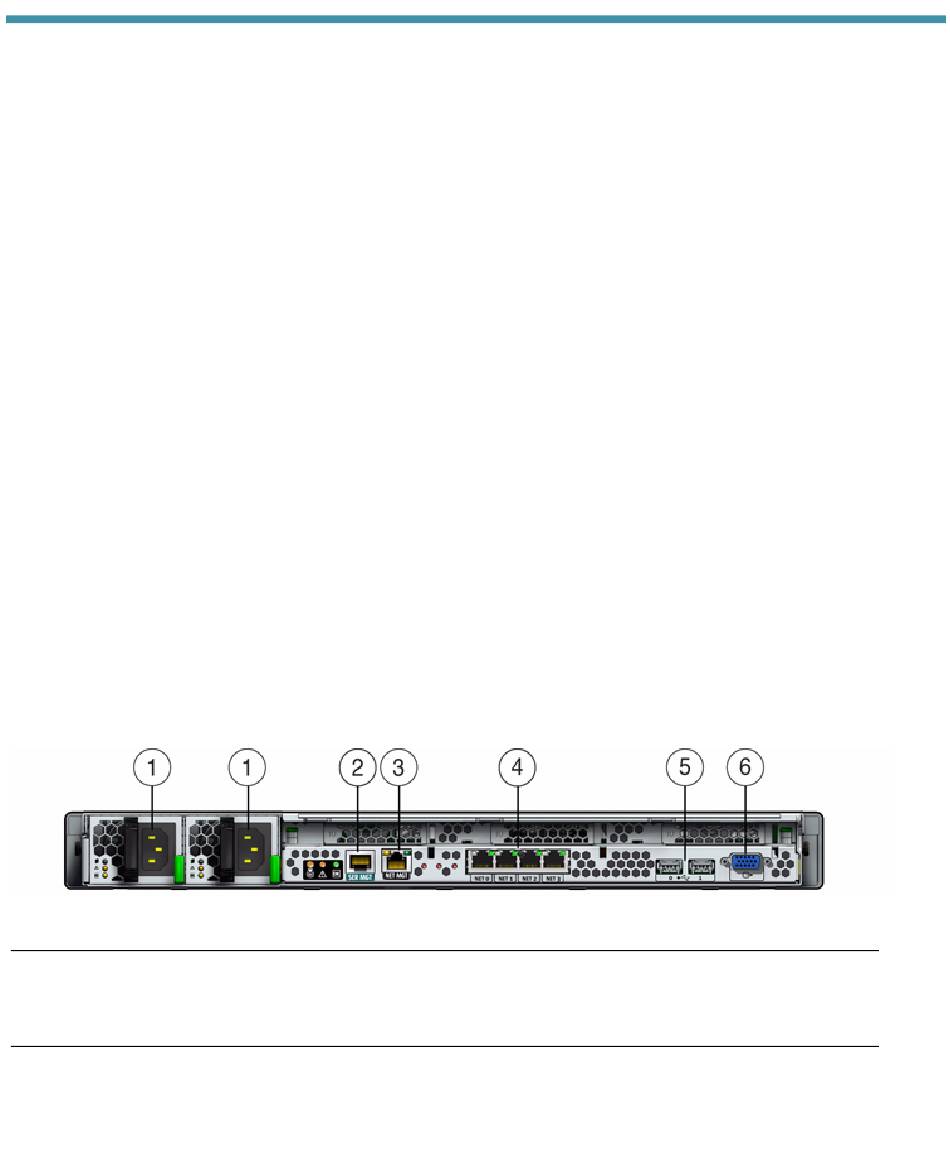

Panneau arrière du serveur (connexions serveur)
FIGURE 1
Légende de la figure
1
Connecteurs d'alimentation CA
2
Port de gestion série (SER MGT)/RJ-45
3
Port de gestion réseau du processeur de service (NET
MGT)
) au périphérique terminal série à l'aide d'un câble série.
FIGURE 1
présente le serveur Sun Fire X4170. Les emplacements des connecteurs
FIGURE 1
4
Ports Gigabit Ethernet NET 0, 1, 2, 3 (Intel)
5
Ports USB 2.0 (0, 1)
6
Connecteur vidéo HD15 (VGA analogique)
