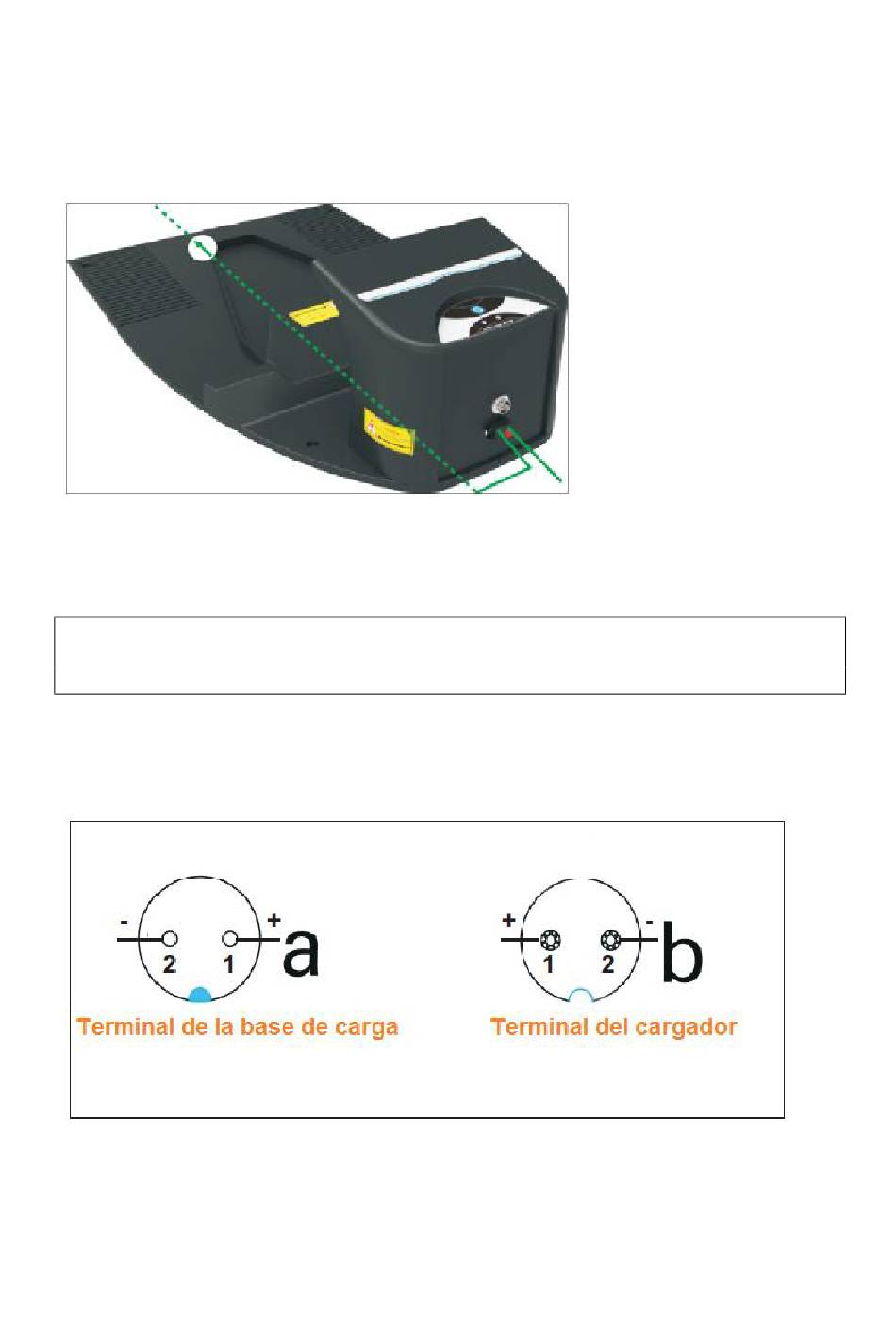

2. Conecte los dos extremos del cable pastor a la base de carga, por los
conectores que se encuentran en la parte posterior de la base.
Fíjese en los terminales positivos y negativos.
3. La luz de estado del cable pastor estará apagada mientras el cable pastor esté
conectado correctamente a la base. En el caso de que hubiera algún fallo, se
encendería una luz roja intermitente y se oiría un pitido agudo desde la base de
carga.
¡AVISO!
El excedente de cable pastor de la parte posterior de la estación de carga,
debe ser cortado.
3.7 Conexión de la base a la alimentación
1. Conecte el terminal de carga "b" con el terminal "a" de la base. Conecte el 1 del
terminal "a", con el 1 del terminal "b".
2. Conecte el cargador a la corriente.
3. La luz de color verde del cargador, indica que el robot no está cargando.
Cuando esta luz esté de color rojo querrá decir que el robot se está cargando.
