Tableau de connexion
Le tableau de connexion CT1296 l est standard et inclus dans la livraison. Voir le diagramme du circuit de page
à la page 20.
Tableau de connexion standard
Le panneau de raccordement est placé à l'intérieur du couvercle terminal, sur le côté de l'actionneur. Le conseil
dispose de 3 blocs terminaux distincts avec des entrées et des prises, marqués avec des numéros. Alimentation 24
V DC ou 48 V DC au bloc terminal P3 et aux signaux de commande à ou depuis le bloc terminal P1.
Une diode sur le tableau de connexion protège l'électronique d'un interrupteur de polarité sur les entrées de
puissance (24 / 48 V DC). Cependant, les entrées de signal de contrôle ne sont pas protégées; assurez-vous de
suivre les instructions de câblage.
AVERTISSEMENT:
dommages irrévocables à l'électronique. 48 V DC aux entrées de signal de commande et autres
entrées de signal, aura comme conséquence des dommages irrévocables à l'électronique.
connectez pas 48 V DC aux broches 1 à 16 sur
Entrée maximale aux broches 2,3,4,5,11,12,14 et 16 au bloc terminal P1 est max 24V, max I-120mA
OVP-V (Programme Oden Valve pour les actionneurs de la série V) et câble USB / MINI USB
L'actionneur standard est programmé avec des valeurs par défaut de couple, de vitesse, et de plage de travail, etc.
Ces paramètres peuvent être modifiés à l'aide du logiciel OVP-V (Programme Oden Valve). Le logiciel peut être
installé à partir du CD livré avec l'actionneur. S'il vous plaît demander un logiciel du fabricant ou du fournisseur,
si elle n'est pas livré avec actionneur!

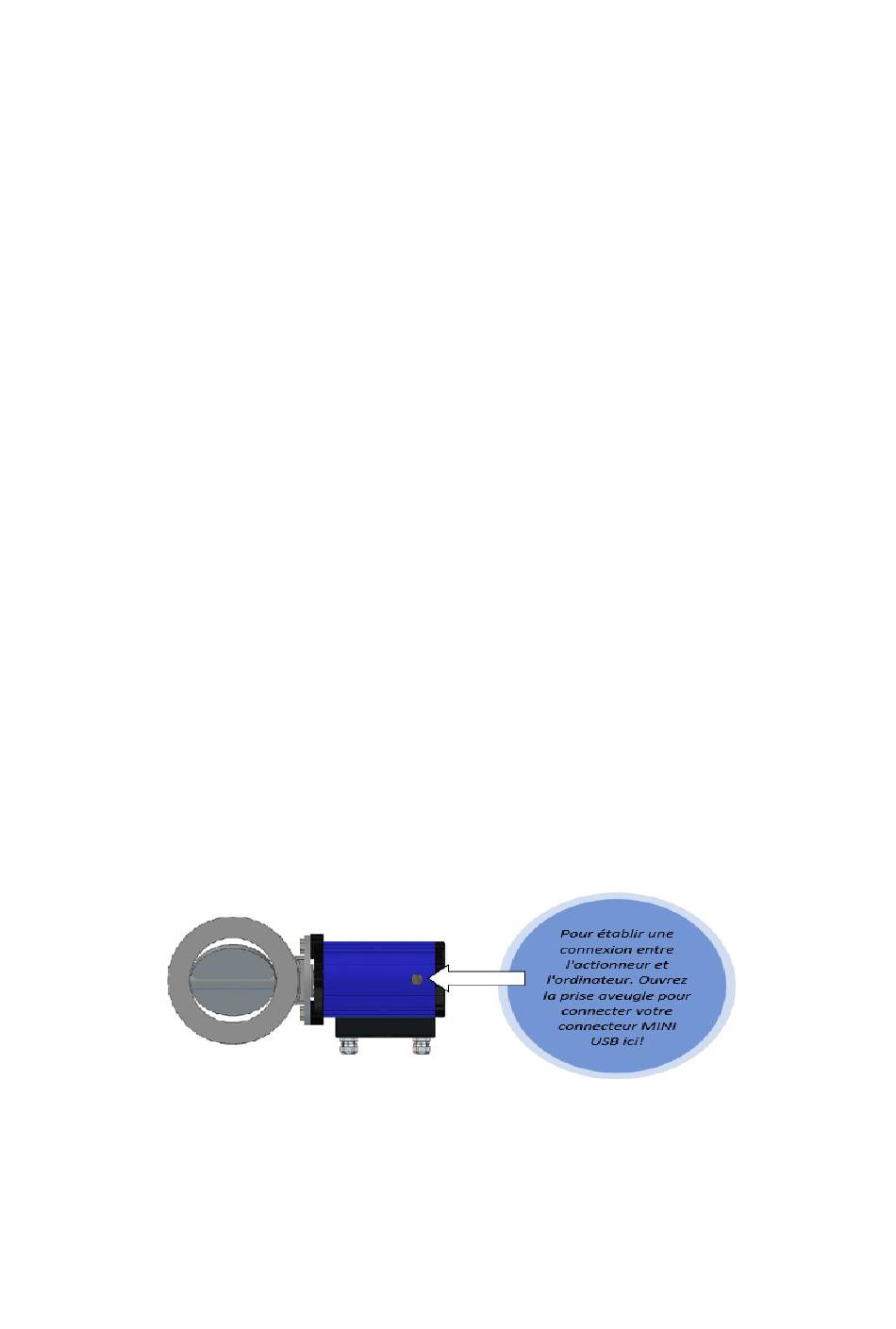

L'actuateur est équipé d'un connecteur MINI USB au tableau de contrôle et il peut être connecté à l'ordinateur
avec le câble USB/USB MINI. Le câble d'ordinateur est facultatif et n'est pas inclus dans la livraison, si elle n'est
important!
Mettez le connecteur MINI USB d'abord dans l'actionneur, puis dans l'ordinateur. Ouvrez le programme en
cliquant sur l'icône du programme OVP. Cliquez une fois l'ICON GREEN PAUSE, effectuez les modifications
de réglage requises, puis cliquez sur APPLY et SAVE pour confirmer, puis cliquez sur l'icône RUN pour revenir
en mode distant. PAUSE doit être visible lorsque vous êtes prêtpas commandée séparément. Veuillez contacter
votre revendeur Oden si vous souhaitez commander.
Pour de plus amples renseignements sur l'OVP-V, rendez-vous à l'article 7.
METTEZ LE CONNECTEUR MINI USB D'ABORD DANS L'ACTIONNEUR, PUIS DANS L'ORDINATEUR.
OUVREZ LE PROGRAMME EN CLIQUANT SUR L'ICONE DU PROGRAMME OVP. CLIQUEZ UNE FOIS LE
PAUSE VERT, EFFECTUEZ LES MODIFICATIONS DE REGLAGE REQUISES, PUIS CLIQUEZ SUR APPLY
ET SAVE POUR CONFIRMER, PUIS CLIQUEZ SUR L'ICONE RUN POUR REVENIR EN MODE DISTANT.
24 V DC ou 48 V DC au signal de commande4-20mA inlet entraînera des
IMPORTANT!
PAUSE EST VISIBLE.
le tableau de connexion)
(Ne
7
