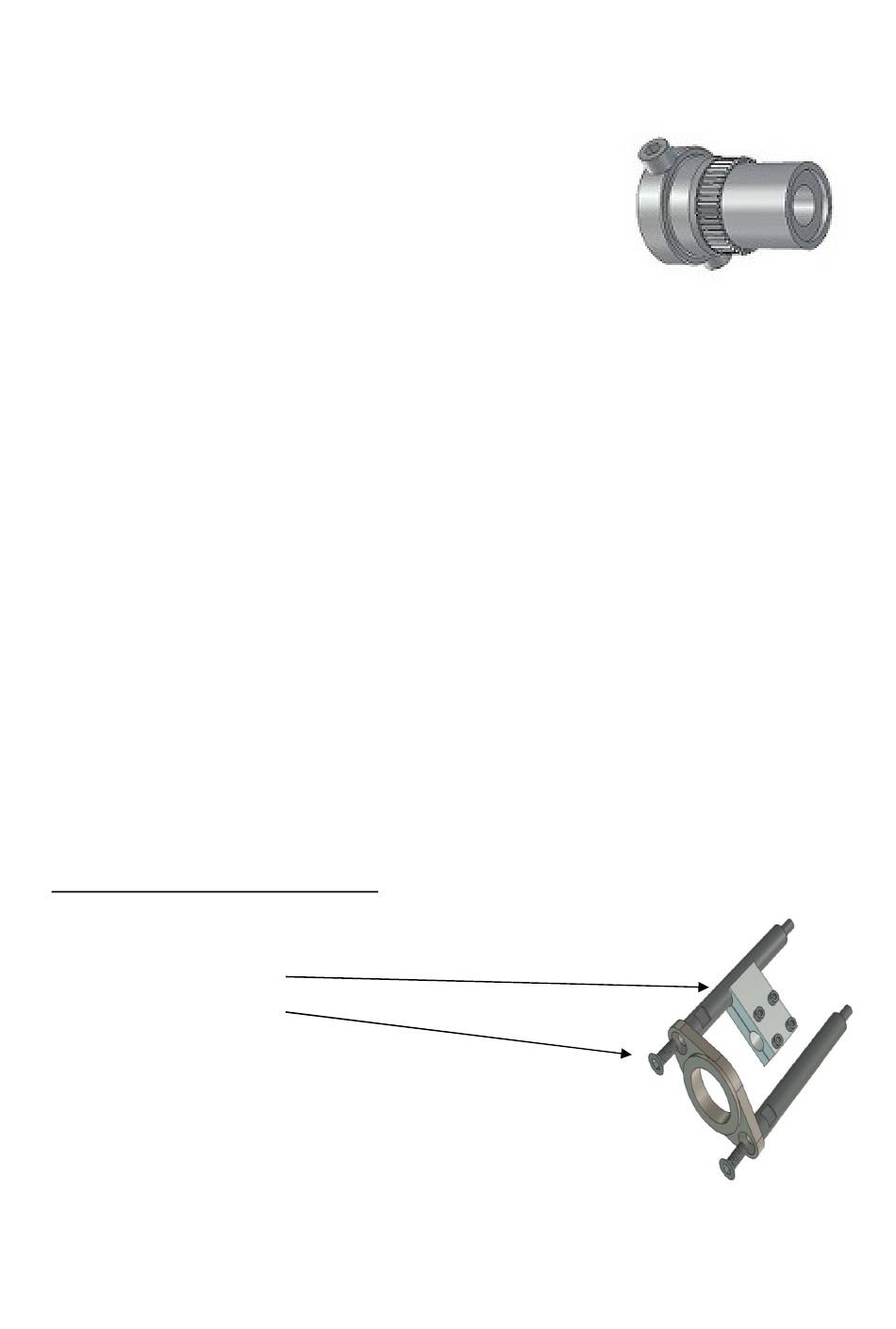

Module de rotation
Le module de rotation se compose d'une roue d'engrenage, fonctionnant comme une partie intérieure d'un
couplage d'engrenage, et de deux broches d'indicateur fermement ajustées et
verrouillées par Loctite. Les broches d'indicateur fonctionnent comme des
indicateurs de position de soupape visuelle approximative s'ils sont assidus
ainsi que comme des arrêts mécaniques internes. Une plaque de protection est
placée sur l'adaptateur de flange de valve pour réduire le risque de blessure
personnelle.
Le module de rotation doit être usiné pour s'adapter au fuseau de soupape réel.
Normalement, il devrait avoir un trou rond avec une porte, mais aussi carré ou
des trous avec des splines, sont communs.
Parfois, il est préférable d'utiliser un manchon de serrage effilé. Ceux-ci rendent les installations plus rapides et
plus faciles. Voir l'image à la page 9.
Kit d'adaptateur de rotation
The valve adapter will vary depending on valve type for the models from V30R/V30Q to V700R.
Module linéaire (pour les types d'actionneurs : V30QL et V65QL)
L'unité se compose d'un boîtier en aluminium avec un écrou et une vis à billes, un roulement de poussée et un
soufflet en caoutchouc de protection. La vis de boule du module linéaire a très peu de contrecoup et a un
roulement de boule de contact d'angle double de double ligne préchargé qui prendra les forces élevées de
poussée.
L'extrémité extérieure de la vis, qui ne tourne pas et n'est qu'un mouvement linéaire, est équipée d'un dispositif
de serrage qui relie le fuseau de la soupape à la vis. Cet appareil doit être usiné avec le même fil que le fuseau de
soupape réel. L'extrémité extérieure de la vis, qui ne tourne pas et n'est qu'un mouvement linéaire, est équipée
d'une unité de serrage qui relie la tige de la soupape à la vis. Cette unité doit être usinée au même fil interne que
le fuseau de soupape réel.
Le dispositif de serrage glisse le long de l'une des deux barres qui ont une bride installée à leurs extrémités
extérieures. La bride varie selon le type de valve.
Voir page 22 dans ce manuel.
Kit d'adaptateur linéaire (pour les types d'actionneurs:V30QL etV65QL)
Le kit d'adaptateur linéaire se compose de :
-
Adaptateurs à fuseaux
-
Adaptateur Flange
-
Deux ou trois tiges
-
Vis
L'adaptateur de flange est usiné pour s'adapter à la tige réelle et les tiges ont une
longueur spécifique pour la valve réelle.
Voir page 22 dans ce manuel!
6
