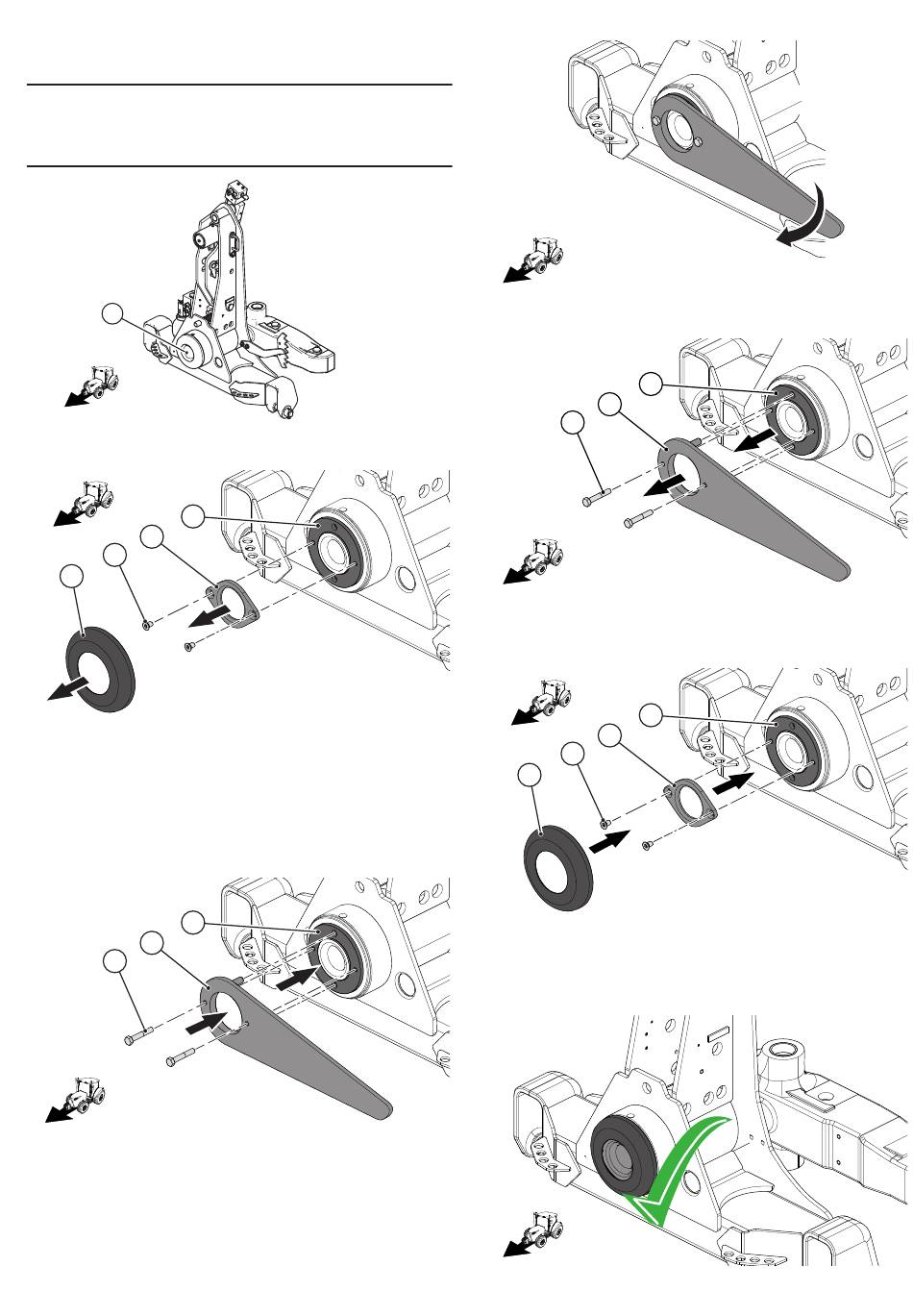

Serrage écrou de fusée
IMPORTANT :
Vérifiez le serrage de l'écrou et du frein d'écrou de la
fusée de retournement dès la mise en service de la
machine, puis toutes les 50 heures d'utilisation.
1
Légende
1 Carter fusée
4
3
2
1
Légende
1 Carter
2 Vis
3 Frein d'écrou de fusée
4 Ecrou de fusée
∙ Retirez le carter (Rep.1).
∙ Retirez les vis (Rep.2) du frein d'écrou (Rep.3).
4
5
6
Légende
4 Ecrou de fusée
5 Outil de serrage
6 Vis
∙ Positionnez l'outil de serrage (Rep.5) sur l'écrou de fusée
(Rep.4) et maintenir l'outil à l'aide des vis (Rep.6).
∙ Serrez à l'aide de l'outil (Rep.5).
4
5
6
∙ Après serrage, retirer les vis (Rep.6).
∙ Retirez l'outil de serrage (Rep.5).
4
3
2
1
∙ Remettre en position, le frein d'écrou (Rep.3).
∙ Remettre les vis (Rep.2) et positionner le carter (Rep.1) sur la
fusée.
