Informatisation de la durée du cycle
Temps minimum de
réponse des E/S
déportées
Unité maître d'E/S déportées
Unité esclave d'E/S déportées
Temps maximum de
réponse des E/S
Unité centrale
Unité maître d'E/S déportées
Unité esclave d'E/S déportées

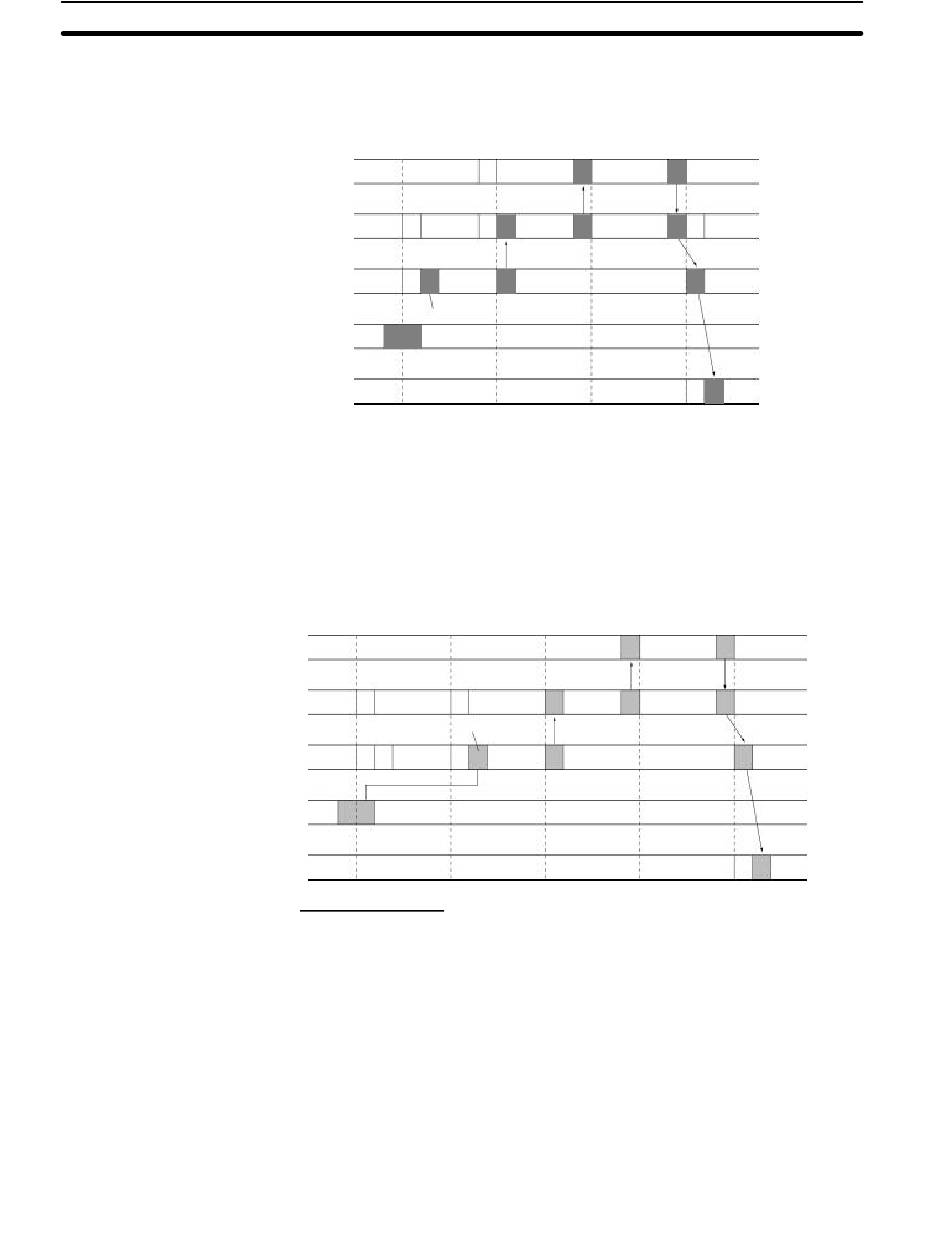

Le temps minimum de réponse de l'E/S est la somme du délai de mise à ON de
l'entrée ( la durée du cycle × 3), et du délai de mise à ON de la sortie.
Rem. La durée de cycle est plus longue que le temps de transmission des E/S dépor-
tées.
Unité centrale
Transmission d'Unité maître à UC
Rafraîchissement d'E/S esclave
Entrée
Sortie
Temps de transmission d'E/S déportées = (Temps de transmission d' esclave
d'E/S déportées par esclave + temps de transmission de la borne d'E/S) × 2
Temps de transmission d'esclave d'E/S déportées par esclave = 1,4 ms + 0,2 ms
× (nombre total des mots d'E/S sur emplacement esclave)
Temps de transmission de la borne d'E/S = 2,0 ms × (nombre de bornes d'E/S)
Le temps maximum de réponse des E/S est la somme du temps de la mise à ON
de l'entrée (la durée du cycle× 4), et du temps de mise à ON de la sortie.
Rem. La durée du cycle est plus longue que le temps de transmission des E/S
déportées.
Rafraîchissement d'E/S esclave
Entrée
Sortie
Exemple de calcul
Conditions:
Délai de mise à On de l'entrée
Délai de mise à On de la sortie
Durée de cycle
Temps de réponse minimum des E/S = 1,5 ms + (20 ms ×3) + 0,2 ms = 61,7 ms
Temps de réponse maximum des E/S = 1,5 ms + (20 ms ×4) + 0,2 ms =
81,7 ms
· Lorsque des Unités d'E/S spéciales sont montées sur des racks esclaves, la
durée du cycle est inférieure ou égale au temps de transmission d'E/S
déportées. Dans ce cas, le rafraîchissement d'E/S peut ne pas intervenir entre
l'Unité Centrale et l'Unité maître d'E/S déportées pendant certains cycles.
· Le rafraîchissement sera exécuté pour les maîtres d'E/S déportées une seule
fois dans chaque cycle, et ensuite, seulement après confirmation de la valida-
tion du cycle déporté.
Exécution
de pro-
gramme
Communications de maître à esclave
Transmission d'Unité maître à UC
Communications de maître à esclave
Chapitre
15-4
Exécu-
tion de
pro-
gramme
1,5 ms
0,2 ms
20,0 ms
581
