Réglage de l'interrupteur DIP
Transféré lorsque l'alimentation
passe à ON ou lorsque l'Unité est
redémarrée.
Commandes FINS
Unité communications Unité Bus UC CS1
série
Unité Bus UC CS1
Initialisation
8-3 Réglage de l'interrupteur DIP

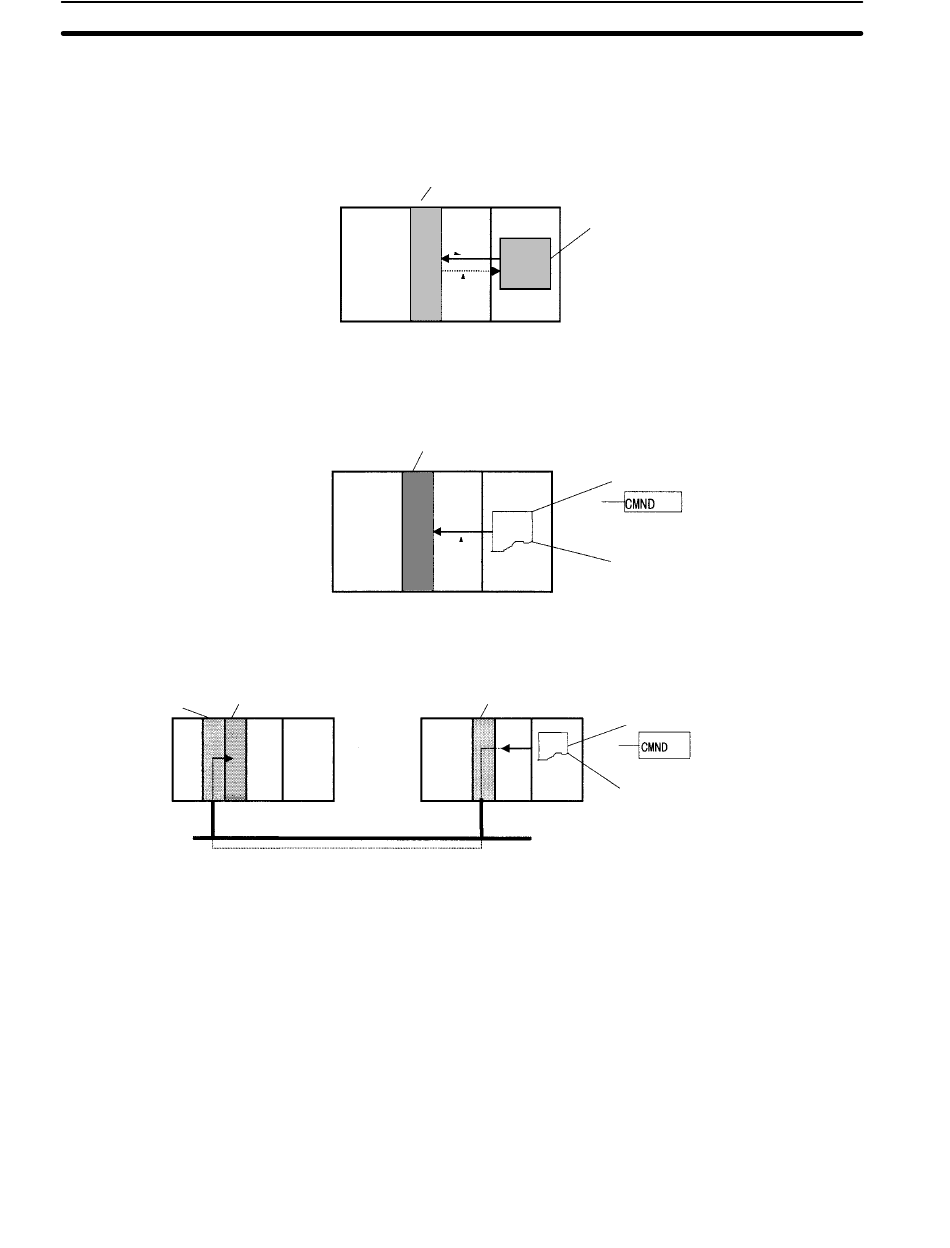

Ces 100 mots sont habituellement utilisés pour contenir le paramétrage initial de
l'Unité Bus UC CS1. Lorsque le contenu de cette zone est modifié par le pro-
gramme pour tenir compte d'une modification du système,les bits de redémar-
rage (A50100 à A50115) des Unités en question doivent être mis à ON pour
redémarrer les Unités.
Unité Bus UC CS1
Transféré à chaque cycle et
lorsque nécessaire.
L'instruction CMND(490) peut être insérée dans le programme à contacts afin
de provoquer le lancement d'une commande FINS vers l'Unité Bus UC CS1.
Unité Bus UC CS1
Transmission commande FINS
Des commandes FINS peuvent être transmises à l'Unité Bus UC CS1 d'autres
API du réseau et pas uniquement à l'API local.
Unité communications série
Unité Centrale
Transmission com-
mande
Les Unités Bus UC CS1 sont initialisées à la mise sous tension de l'API ou lors-
que le bit de redémarrage de l'Unité est mis à ON. Le drapeau d'initialisation
(A30200 à A30215) de l'Unité Bus UC CS1 se met à ON pendant l'initialisation
de l'Unité. Le rafraîchissement cyclique des E/S n'est pas exécuté sur une Unité
Bus UC CS1 dont le drapeau d'initialisation est à ON.
Il y a deux types de réglages initiaux pour l'API CS1 : le réglage du matériel et
celui du logiciel. Le réglage du matériel est effectué à l'aide de l'interrupteur DIP
de l'UC, celui du logiciel est effectué dans le Setup de l'API (à l'aide d'un périphé-
rique de programmation).
Pour accéder à l'interrupteur DIP, ouvrir le capot du compartiment de la batterie,
sur le devant de l'UC.
Unité Centrale
Zone DM pour Unité Bus UC
CS1
100 mots/unité
Unité Centrale
La commande FINS est transmise
lorsque CMND(490) a été exécuté
dans le programme.
Unité Centrale
La commande FINS est transmise
lorsque CMND(490) a été exécuté
dans le programme.
Section 8-3
